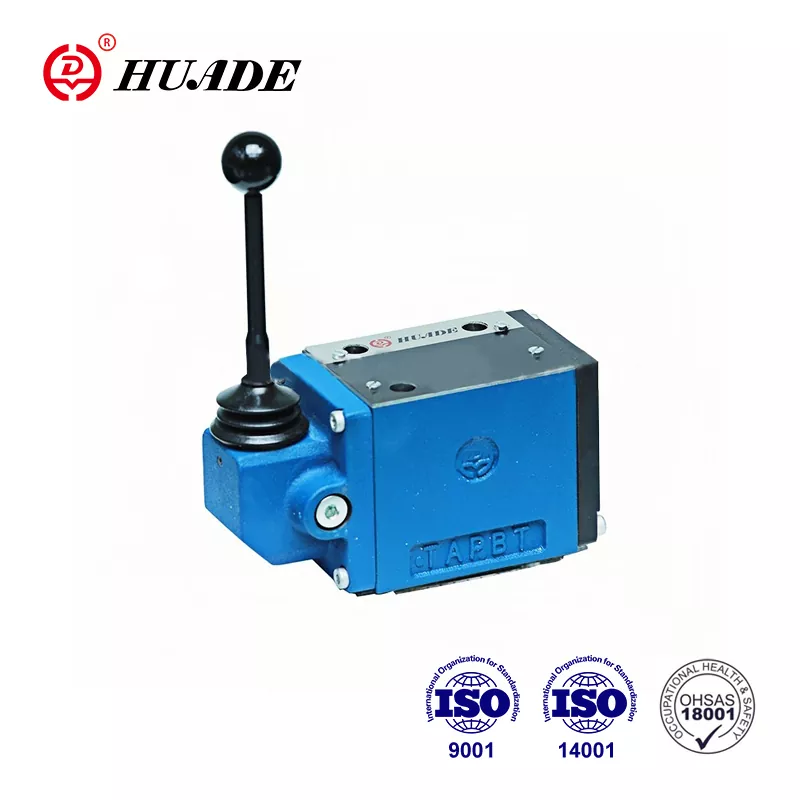

Хуаде је кинеско добро познато државно предузеће специјализовано за технологију хидрауличног управљања. Хуаде® ВММ 10 вентили могу у потпуности заменити исту серију коју нуди Рекротх због два дугорочна искуства сарадње са Рекротх-ом. Конкурентан је добрим квалитетом и нижом ценом. Овај смерни вентил ужива бесплатну услугу одржавања у року од једне године гаранције. Фабрика је прошла ИСО9001, ИСО14001 и ОХ САС18001. Хуадеови хидраулични вентили се широко користе у војној индустрији и другим областима због врхунских перформанси.
|
Технички подаци (За апликације ван ових параметара. консултујте нас!) |
||
|
Величина |
10 |
|
|
Максимум |
порт А. Б. П (㎫) |
до 31.5 |
|
порт Т (㎫) |
до 15 |
|
|
Максимални проток (Л/мин) |
до 120 |
|
|
Попречни пресек протока (контролна позиција 0) |
за симбол К, 6% номиналног попречног пресека |
|
|
за симбол В, 3% номиналног попречног пресека |
||
|
Течност под притиском |
Минерална уља (за НБР заптивке) или |
|
|
Распон температуре флуида под притиском (℃) |
-30～+80 |
|
|
Опсег вискозитета (мм2/с) |
2,8 до 500 |
|
|
Тежина (кг) |
прибл.3.3 |
|
|
Контролна снага на ручки (Н) |
са задржавањем цца.16~23 |
|
|
без задржавања цца.20~27 |
||
Карактеристике:
▶ Смерни вентил са директним активирањем са ручном полугом
▶ Са повратном опругом или фиксирањем, опционо
▶ За монтажу на подлогу
▶ Шема преноса на Дин 24 340 облик А, ИСО 4401 и ЦЕТОП - РП 121Х
апликација:
Смерни вентил типа ВММ 10 усваја плочасти прикључак, који има предности мале величине, великог капацитета протока и добре поузданости у поређењу са другим вентилима домаће серије. Широко се користи у грађевинским машинама, хемијским машинама, лаким индустријским машинама, локомотивама и другим индустријама.
Вентили типа ВММ 10 су вентили на калем који се покреће ручно. Они контролишу почетак, заустављање и правац тока.
Смерни вентили се у основи састоје од кућишта①, ручне полуге②, контролног базена ③, као и једне или две повратне опруге④. У неактивном стању, контролни калем ③ се држи у неутралном или почетном положају помоћу повратних опруга ④. Контролни калем ③ се покреће преко ручне полуге ②, а делује преко зглоба и клина директно на контролни калем ③. Калем се на тај начин помера из свог положаја мировања у тражени преклопљени положај. Након што се ручна полуга ② врати у нулти положај, калем ③ се враћа у неутрални положај преко повратних опруга ④.
Тип 4ВММ../Ф.. (са задржавањем)
Ови вентили су или 2- или 3-позициони усмерени вентили који су опремљени граничником, који ради у свим укљученим положајима
Поглед у резу типа ВММ10...30Б
Патрона гаса
