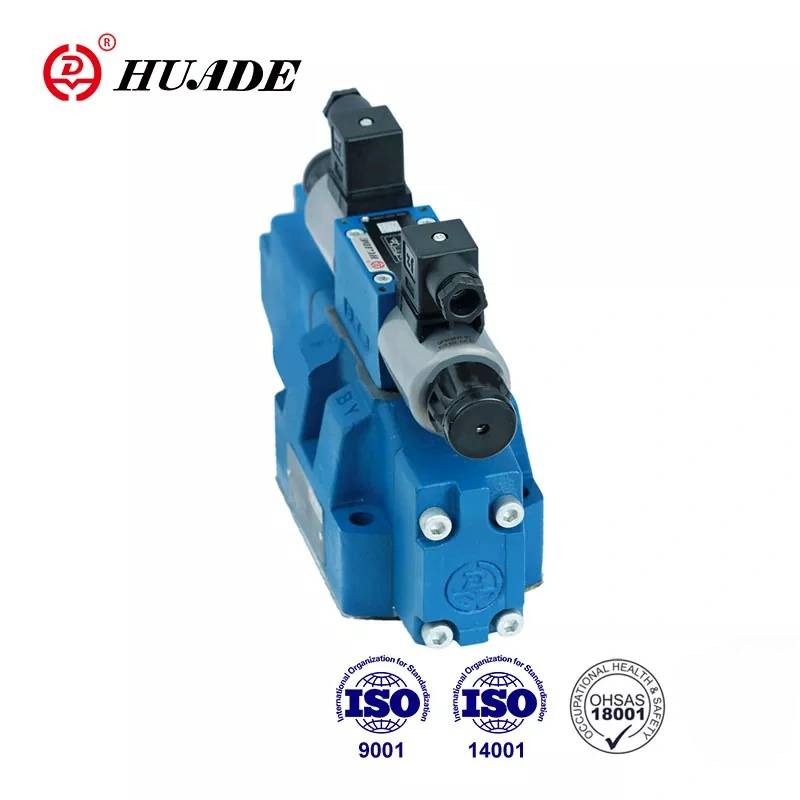

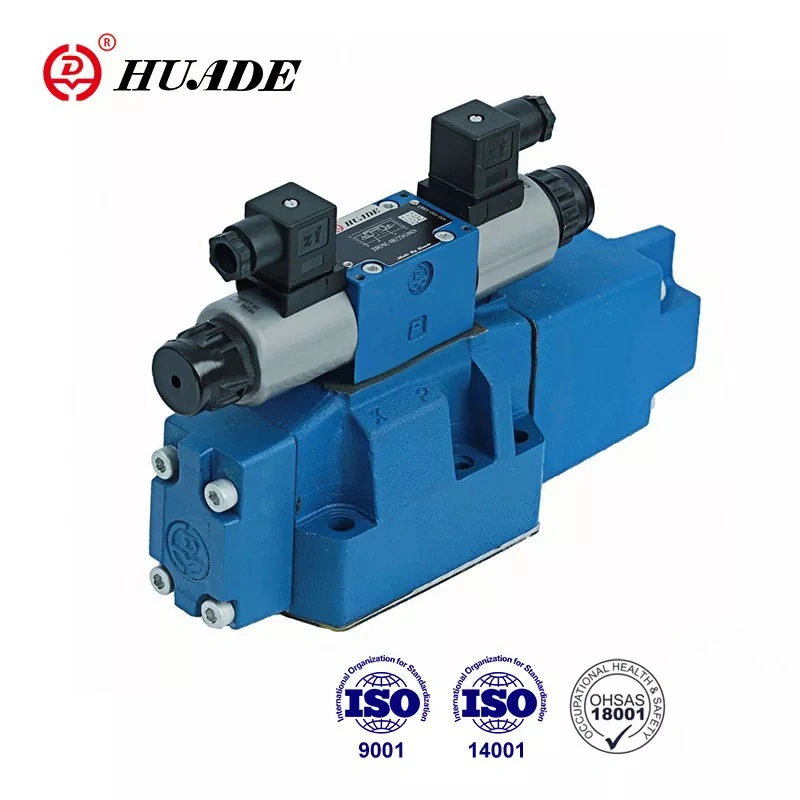

Пропорционални смерни вентил 4ВРЗ усваја плочасти прикључак, који има исту величину прикључка као и уобичајени реверзни вентил истог пречника. Лако се инсталира и отклања грешке. Главни вентил Хуаде® 4ВРЗ пропорционалног вентила је са опругом. Језгро главног вентила нема дрифта, високу поновљивост и добру поузданост. Вентил има ЦЕ сертификат.
|
Хидраулички подаци |
|||||
|
величина |
10 |
16 |
25 |
32 |
|
|
притисак пилот вентила (МПа) |
екстерно снабдевање пилот уљем |
3 до 10 |
|||
|
унутрашње снабдевање пилот уљем |
До 10 (преко 10 мора да се инсталира ЗДР6ДП2-30Б/75ИМ) |
||||
|
Притисак главног вентила (МПа) |
31.5 |
35 |
|||
|
Повратни притисак (МПа) |
прикључак Т (поврат уља екстерног пилота) |
31.5 |
25 |
15 |
|
|
прикључак Т (унутрашњи поврат уља за пилот) |
3 |
||||
|
И порт |
3 |
||||
|
Запремина пилот уља (цм3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Проток пилот уља на прикључку Кс или И (Л/мин) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Проток кроз главни вентил (Л/мин) |
270 |
460 |
877 |
1600 |
|
|
Хистереза (Л/мин) |
6 |
||||
|
Поновљивост (%) |
3 |
||||
|
степен контаминације (㎛) |
≤20 |
||||
|
Флуид |
Минерално уље (за НБР заптивку). Фосфатни естар (за ФПМ заптивку) |
||||
|
Опсег вискозитета (мм²/с) |
2,8 до 380 |
||||
|
Опсег температуре течности (℃) |
-20 до +70 |
||||
|
Монтажна позиција |
опционо |
||||
|
Тежина (кг) |
вентил са једним соленоидом |
7.4 |
12.7 |
17.5 |
41.8 |
|
вентил са два соленоида |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Електрични подаци |
||
|
Врста снабдевања |
ДЦ |
|
|
Називна струја соленоида (А) |
0.8 |
|
|
Отпор завојнице (Ω) |
хладно (на 20℃) 19,5; мак.вентил, вруће 28.8 |
|
|
Температура околине (℃) |
50 |
|
|
Температура завојнице (℃) |
150 |
|
|
Радни циклус |
Континуирано |
|
|
Пилот струја (А) |
0.02 |
|
|
Изолација |
ИП65 |
|
|
Ассоциатед |
Са 1 временом рампе |
ВТ-3000С30 |
|
Са 5 пута рампе |
ВТ3006С30 |
|
|
Електрични прикључак |
Прикључак |
|
Карактеристике:
▶ Пилот ВРЗ пропорционални вентил
▶ За монтажу на подлогу
▶ За контролу смера и протока хидрауличног флуида
▶ Центрирано на опругу .без померања калема
▶ Мали пад притиска на контролним земљиштима
▶ Вентил и електронска контрола из једног извора
▶ Рад пропорционалног соленоида
▶ Шема прикључка на ДИН 24 340 форму А,ИСО4401 и ЦЕТОП-РП121Х
апликација:
Пропорционални смерни вентил типа 4ВРЗ се широко користи у различитим индустријама као што су алатне машине, металургија, лака индустрија, рударство, инжењеринг итд.
Типови вентила 4ВРЗ... су 4-краки вентили којима се управља помоћу пропорционалних соленоида. Они контролишу правац и брзину протока хидрауличне течности.
У основи се састоје од пилот вентила (3), главног вентила (7) са главним калемом (8) и опруге за центрирање (9).
Ако је соленоид 'Б' под напоном, пилот калем (4) се помера удесно. Пилотно уље се тада доводи или интерно из прикључка П, или 'споља' из прикључка Кс преко пилот вентила (3) у комору под притиском (10). ) и помера главни калем (8) на растојање пропорционално јачини електричне струје. Жлебови за пригушивање у главном калему се прогресивно отварају са повећањем струје, чиме се контролише проток хидрауличке течности до отвора актуатора.
Када је електрични сигнал искључен, и пилот калем (4) и главни калем (8) се враћају у неутрални положај независно од напајања контролног притиска. Ручни оператер за хитне случајеве дозвољава померање положаја пилота калема без укључивања соленоида
Структура пропорционалног смерног вентила 4ВРЗ
Пилотни вентил
Пилот вентил је пропорционални електромагнетни 3-смерни редуктор притиска (тип 3ДРЕП6). Уметак за гас је инсталиран у порту А и Б, више детаља погледајте у тексту 3ДРЕП6
Структура пилот вентила типа 3ДРЕП6
Симбол пропорционалног смерног вентила 4ВРЗ
