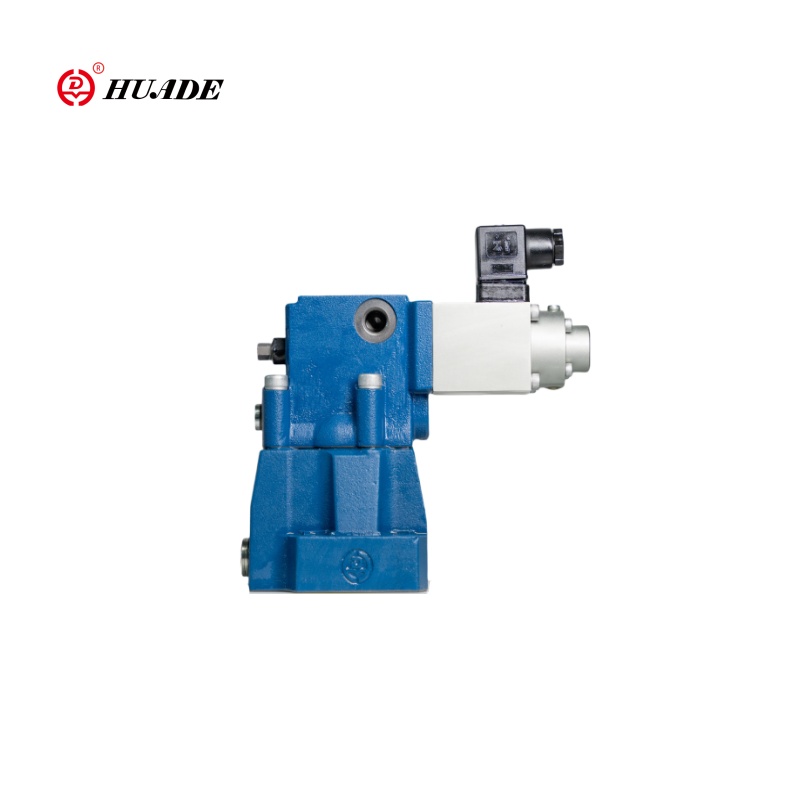

Пропорционални вентил за помоћ под притиском

Хуафилтер испоручује Хуаде Бренд пропорционални вентил за помоћ под притиском. Ми смо одобрена дистрибутивна компанија Хуаде Хидраулиц. Хуаде Хидраулички пропорционални вентили високог перформанси се широко користе у различитим областима као што су производња машина, пољопривредне машине, индустријска контрола и још много тога. Као професионални произвођач хидрауличких производа, Хуаде Хидраулиц има године производног искуства и техничког акумулације. Пропорционални вентили Хуаде Хидраулића су исплативе и поуздане алтернативе за рекротх производе.

Пошаљи упит ПДФ Довнлоад

Опис производа

Пропорционални вентил за помоћ под притиском

Пропорционални смањење притиска ДБЕ може глатко поставити притисак система кроз рад пропорционалног соленоида, испуњавање различитих радних захтева. Карактеристике овог производа укључују прецизну контролу, стабилност и поузданост и лако се одржавају. Пропорционални вентил за смањење притиска доступан је у више модела и спецификацијама за задовољење различитих потреба. На пример, Хуаде Хидраулиц производи моделе као што су ДБЕ10-30Б / 315ИМДРЕМ и ДБЕ20-30Б / 200Ксим пропорционални вентили за смањење притиска, који имају различите распоне радног притиска и карактеристике протока, омогућавајући корисницима да одаберу њихове потребе.

Параметар производа пропорционалног вентила за помоћ под притиском

Хидраулични подаци
Мак.Оперативни портови под притиском А. Б и Кс (МПА)	31.5
Повратни притисак (МПА)	Порт И, одвојени и на нултом притиску да бисте резервили
Макс. Подељив притисак (МПА)	5. 10. 20. 31.5 Исто као и фаза притиска
Мин. Подељив притисак (МПА)	Погледајте карактеристичне криве
Макс. Сигурност притиска (МПа)	притисак подесавања
	5	10	20	31.5
	1то 6²	1то 12²	1 до 22²	1то 34²
Макс. проток (л / мин)	10	20	30
	200	400	600
Пилот проток (Л / мин)	0,7 до 2
Линеарност (%)	± 3.5
Поновљивост (%)	<± 2
Типична варијација (%)	<± 2 мак. притисак
Хистереза (%)	Са препуном ± 1,5 од мак.преспреса.ВисхОут Сурге ± 4.5 од мак. Притиска
Време пребацивања	30 до 150
Течност под притиском	Минерално уље (за НБР печат), фосфатни естер (за ФПМ печат)
Распон вискозности (мм2 / с)	2,8 до 380
Температура течности под притиском (℃)	-20 до + 70
Степен контаминације (μм)	≤20 (Препорука 10)

Електрични технички подаци
Појачало	ВТ-200Г40 испоручује се са вентилом заједно
Напон напајања	ДЦ
Мин.цонтрол струја (а)	0.1
Мак.цонтрол цурренл (а)	0.8
Отпорност на завојницу (ω)	Хладна вредност у 20 ℃ је 19,5; Мак.вам Вредност је 28.8
Температура течности под притиском (℃)	+50
Радна држава	Настављати
Заштита вентила	ИП65
Електричне везе	прикључак

Функција производа и примена пропорционалног вентила за помоћ под притиском

Карактеристике:

▶ за монтажу субплината

▶ Укључен у блоку

▶ Опционално додатно ограничење максималног притиска помоћу опруге оптерећеног пилот контролног вентила

▶ Вентил и електронска контрола формирају један извор

Примена:

Пропорционални вентил за ослобађање притиска ДБЕ се широко користи у различитим хидрауличким системима који захтевају прецизни контролу притиска, као што су грађевинске машине, металуршка опрема и друга поља. Они играју пресудну улогу у овим областима, унапређивањем стабилности и поузданости система.

Функција и одељак пропорционалног вентила за помоћ под притиском

Ови вентили у основи састоје се од пилот контролног вентила (1) са пропорционалним соленоидима (2) и главним вентилом (3) са главним улошком ул. (4).

Тип ДБЕ:

Подешавање притиска је командна вредност која зависи од пропорционалног соленоида (2). Притисак присутан у луци А актима на доњој страни главног калема (4). У исто време, овај притисак делује на опружним натовареним страном главног калема (4) путем оррија (5). Хидраулична сила делује на пилот поппету (6). Када хидраулична сила дође до соленоидне силе, онда се отвара пилот поппет (6). Због чињенице да пилот уље сада може да тече на резервоар путем порта и, пад притиска се јавља на главном калему (4) који делује на главном калему и подиже га против силе повратка. Повезана је веза из А до Б и више није повећање притиска

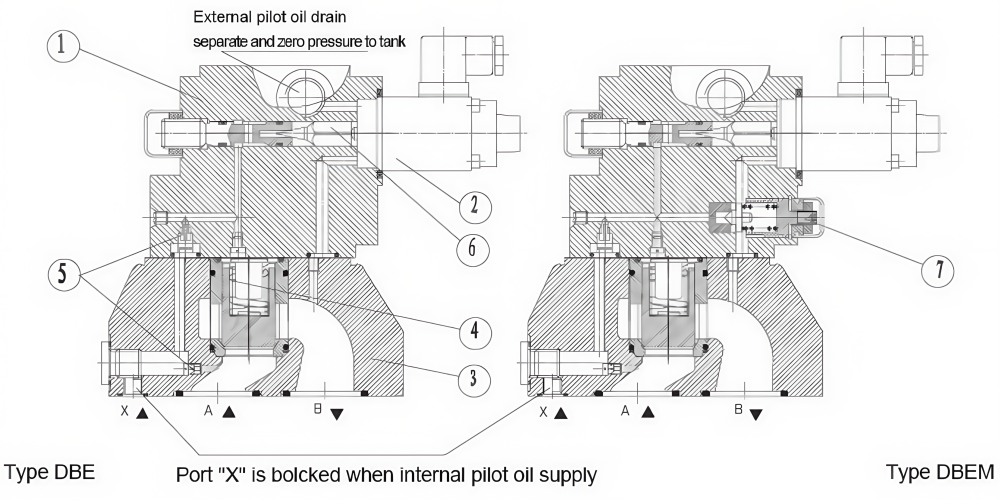

Структура Пропорционални вентил за помоћ под притиском

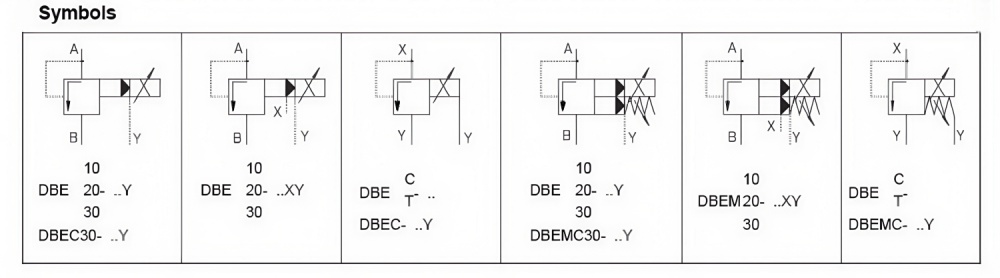

Симбол пропорционалног вентила за рељефни вентил под притиском
