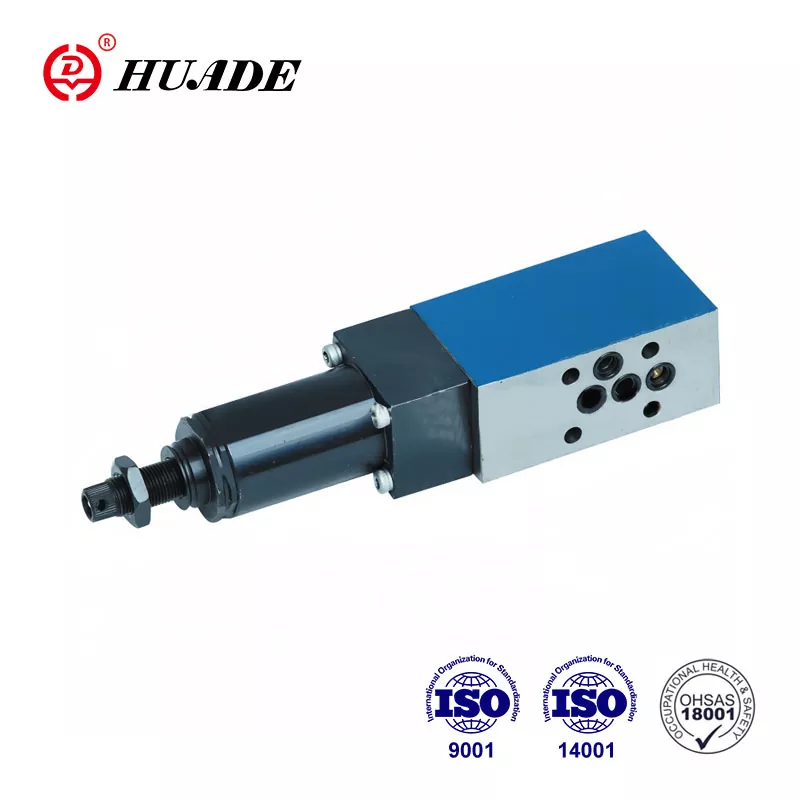

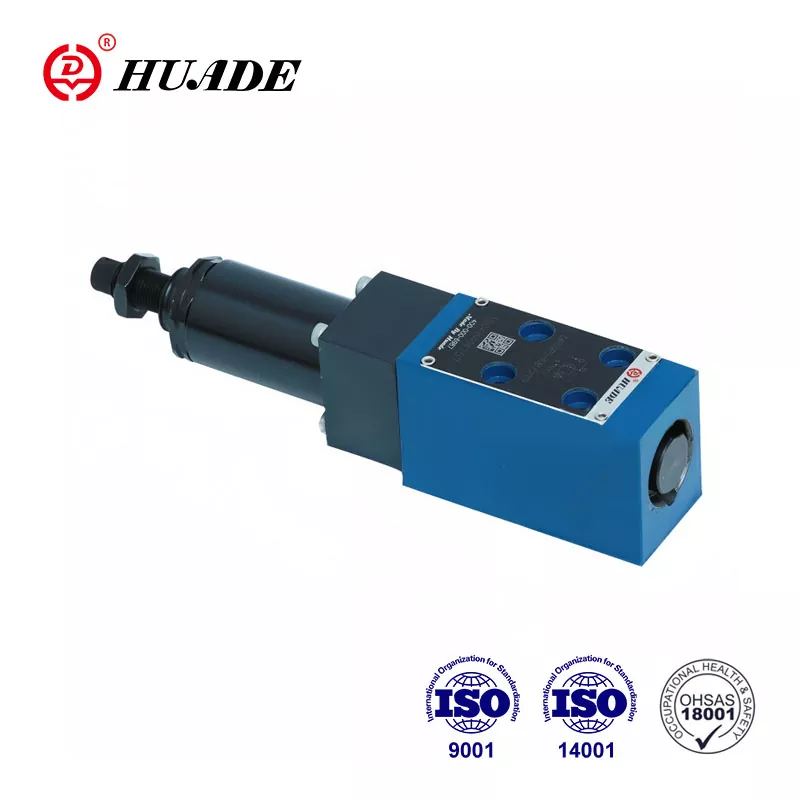

Вентил за смањење притиска ДР 5 ДП служи за контролу притиска у хидрауличном систему. Због увођења Рекротх технологије, вентили за смањење притиска Хуаде® ДР 5 ДП серије могу заменити исти тип Рекротх-а. Хуаде Хидраулиц има строг систем тестирања како би осигурао висок квалитет својих производа. Серија вентила за контролу притиска се широко користи у поморском хидрауличном систему.
|
Макс. радни притисак (порт П) (МПа) |
до 31.5 |
|
Макс. секундарни притисак (порт А) (МПа) |
до 21,0;без неповратног вентила до 31,5 |
|
Макс. повратни притисак (прикључци Т(И)) (МПа) |
до 6.0 |
|
Макс. проток (Л/мин) |
до 15 |
|
Течност под притиском Минерално уље |
Минерално уље (за НБР заптивку) или фосфатни естар (за ФПМ заптивку) |
|
Опсег вискозитета (мм²/с) |
10~800 |
|
Опсег температуре флуида притиска (℃) |
-30 до +80 |
|
Степен контаминације (ум) |
Максимални дозвољени степен контаминације течности је НАС 1638 класе 9. |
|
Тежина (кг) |
аппрок.1.0 |
Карактеристике:
▶ Монтажа на подлогу
▶ 5 степена притиска
▶ 4 елемента за подешавање
. Окретно дугме
. Сет вијак са шестоуглом и заштитним поклопцем,
. Окретно дугме које се може закључати са скалом
. Окретно дугме са скалом
▶ Неповратни вентил, опционо
▶ Шема прикључка према ДИН 24 340, облик Д, ИСО 5781 и ЦЕТОП - РП 121Х
апликација:
Вентил за смањење притиска ДР 5 ДП се користи за смањење притиска система.
Вентил типа ДР5 ДП је 3-смерни вентил за смањење притиска са директним управљањем са функцијом смањења притиска на секундарној страни.
Секундарни притисак се подешава елементом за подешавање притиска (4). У мировању, вентил је нормално отворен и течност под притиском може несметано да тече од прикључка П до прикључка А. Притисак у прикључку А је истовремено, преко контролног вода (6), присутан у подручју калема супротном од компресије. опруга(3). Када притисак у прикључку А премаши ниво притиска постављен на опругу за притисак (3), контролни калем (2) се помера у контролни положај и одржава подешени притисак у прикључку А константним.
Контролно и пилот уље се узимају из прикључка А преко контролног вода (6).
Ако притисак у прикључку А и даље расте због спољашњих сила на актуатор, контролни калем (2) се помера још даље према опруги за притисак (3).
Ово доводи до отварања путање протока на прикључку А преко контролног земљишта (8) на контролном калему (2) до резервоара. Довољно течности под притиском тада тече у резервоар како би се спречило даље повећање притиска.
Опружна комора се увек испушта у резервоар споља преко прикључка Т(И).
За слободан повратни ток од прикључка А до прикључка П може се поставити опциони неповратни вентил (5).
структура ДР 5 ДП 3 10Б
Симболи ДР 5 ДП
