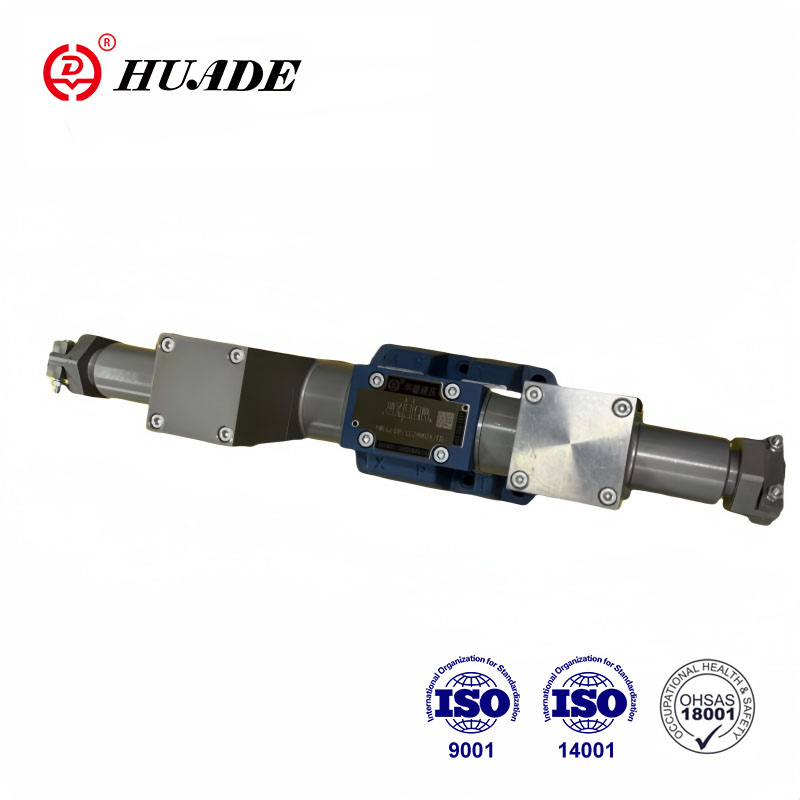

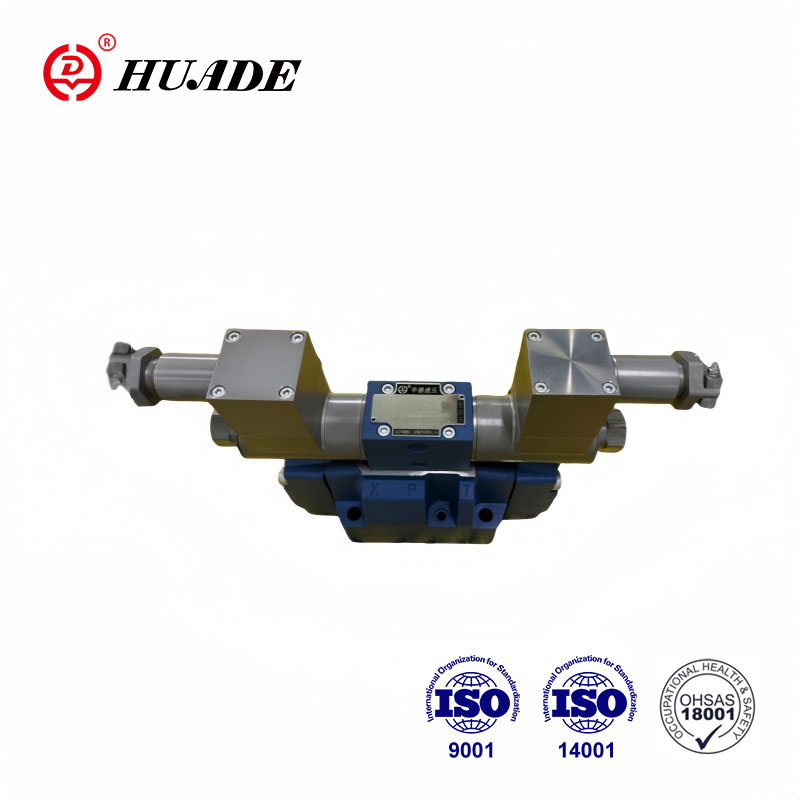

Електромагнетни смерни вентил отпоран на експлозију је уређај који контролише смер протока течности путем електромагнетне силе. Серија ВЕ6 отпорна на експлозију има посебан дизајн отпоран на експлозију како би се осигурало да неће изазвати варнице или високе температуре у запаљивим и експлозивним окружењима, чиме се избегавају експлозије. Овај магнетни вентил отпоран на експлозију се углавном користи за контролу правца протока течности у хидрауличним или пнеуматским системима како би се задовољиле потребе различитих радних услова.
|
Тецхницал дата |
||
|
Положај фиксирања |
Опционо | |
| Опсег температуре околине (℃) | -30 до +50 (НБР заптивка) | |
| -20 до +50 (ФКМ печат) | ||
| Тежина | Један соленоид (кг) | 2.6 |
| Двоструки соленоиди (кг) | 4.3 | |
| Макс.радни притисак | Порт П, А, Б (бар) | 350 |
| Порт Т (бар) | 210 | |
| када радни притисак премашује дозвољену вредност, симбол калема А и Б морају направити прикључак Т за испуштање | ||
| Макс. проток (Л/мин) | 80 | |
| Попречни пресек протока (пребацивање неутралног положаја) | Верзија К (мм2) | Око 6% номиналне површине |
| Верзија Ш (мм2) | Око 3% номиналне површине | |
| Флуид | Минерално уље погодно за НБР и ФКМ заптивке | |
| Фосфатни естар за ФКМ заптивку | ||
| Опсег температуре течности (℃) | -30 до +80 (НБР заптивка) | |
| -20 до +80 (ФКМ печат) | ||
| Опсег вискозитета мм2/с | 2,8 до 500 | |
| Степен контаминације | Максимални дозвољени степен контаминације течности: Класа 9. НАС 1638 или 20/18/15, ИСО4406 | |
| Електрични подаци | ||
| Врста напона | ДЦ | |
| Доступни напон (В) | 12, 24, 36, 110 | |
| Дозвољени напон (одступање) % | -15 до +10 | |
| Улазна снага (В) | 30 | |
| Начин рада соленоида | Континуирани рад | |
| Преклопљено време у складу са ИСО 6403 | УКЉУЧЕНО (мс) | 25 до 45 |
| ИСКЉУЧЕНО (мс) | 10 до 25 | |
| Промењена фреквенција (пута/х) | До 15000 | |
| Макс. температура намотаја (℃) | +150 | |
Карактеристике:
▶Смерни вентил за заштиту од експлозије са директним управљањем се користи као стандардни тип
▶ДИН24 340 А тип на монтажној површини ИСО 4401
▶Мокри тип ДЦ соленоид за заштиту од експлозије
▶90° ротирајући соленоид за заштиту од експлозије
▶Комора непропусна под притиском не мора да се отвара када се завојница треба заменити
апликација:
Електромагнетни вентили отпорни на експлозију се широко користе у области петрохемије. У петрохемијској индустрији, они се углавном користе за контролу правца протока запаљивих и експлозивних медија као што су нафта и природни гас.
Смерни контролни вентил типа ВЕ је усмерени вентил соленоида за заштиту од експлозије који се користи за контролу покретања, заустављања и смера протока уљне течности.
Регулациони вентили се састоје од кућишта (1), једног или два соленоида (2), контролног калема (3) и једне или две повратне опруге (4).
У стању без напона управљачки калем (3) се држи у неутралном или почетном положају помоћу повратних опруга (4) (осим пулсних калемова). Контролни калем (3) се покреће преко мокрих соленоида затика (2).
Да би се гарантовао задовољавајући рад, потребно је водити рачуна о томе да је комора под притиском напуњена уљем.
Контролни калем (3) се помера у очекивани положај помоћу соленоида (2) и потисне шипке (5), и то даје слободан проток од П до А и Б до Т или П до Б и А до Т.
Када је соленоид за заштиту од експлозије (2) искључен, елемент регулационог вентила (3) се гура у почетни положај помоћу опруге за ресетовање (4).
Тип 4ВЕ6...61Б/О.. (ограничено на функције А, Ц и Д).
Овај тип садржи 2 уклопна положаја и 2 смерна контролна вентила без електромагнета за заштиту од експлозије механизма за лоцирање.
Тип 4ВЕ6...61Б/0Ф... пулсни вентил (ограничено на функције А, Ц и Д).
Садржи 2 уклопна положаја, 2 соленоида за заштиту од експлозије и 1 регулациони вентил са механизмом за лоцирање. 2 уклопна положаја су фиксирана одвојено, тако да је непотребно стално електрификовати соленоид за заштиту од експлозије.
Патрона гаса
Пригушница кертриџа је неопходна јер стварни проток може бити већи од граница перформанси вентила током процеса пребацивања. Овај пригушник кертриџа је уметнут у П канал вентила за контролу смера.
Структура електромагнетног вентила отпорног на експлозију серије ВЕ6
