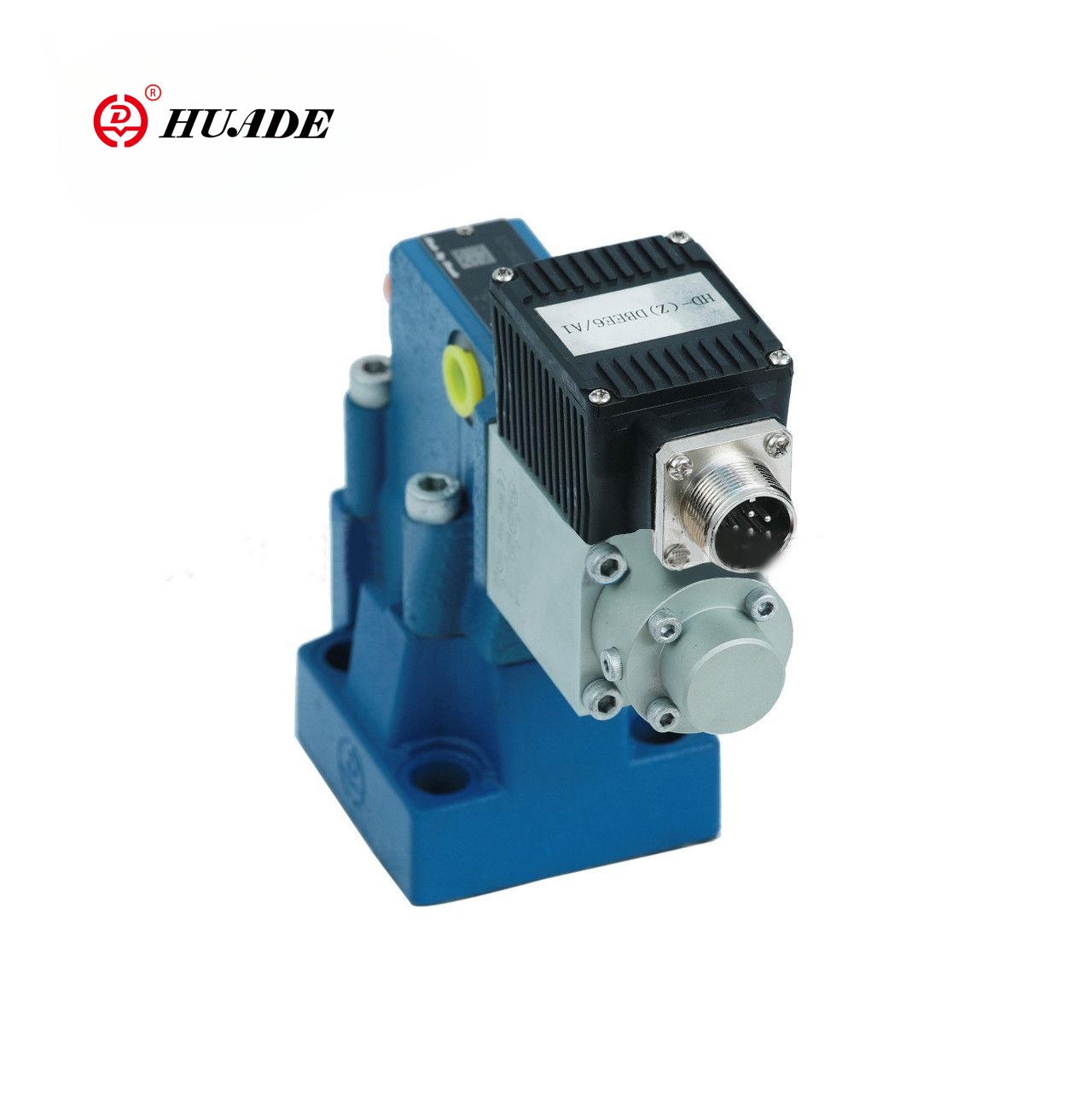

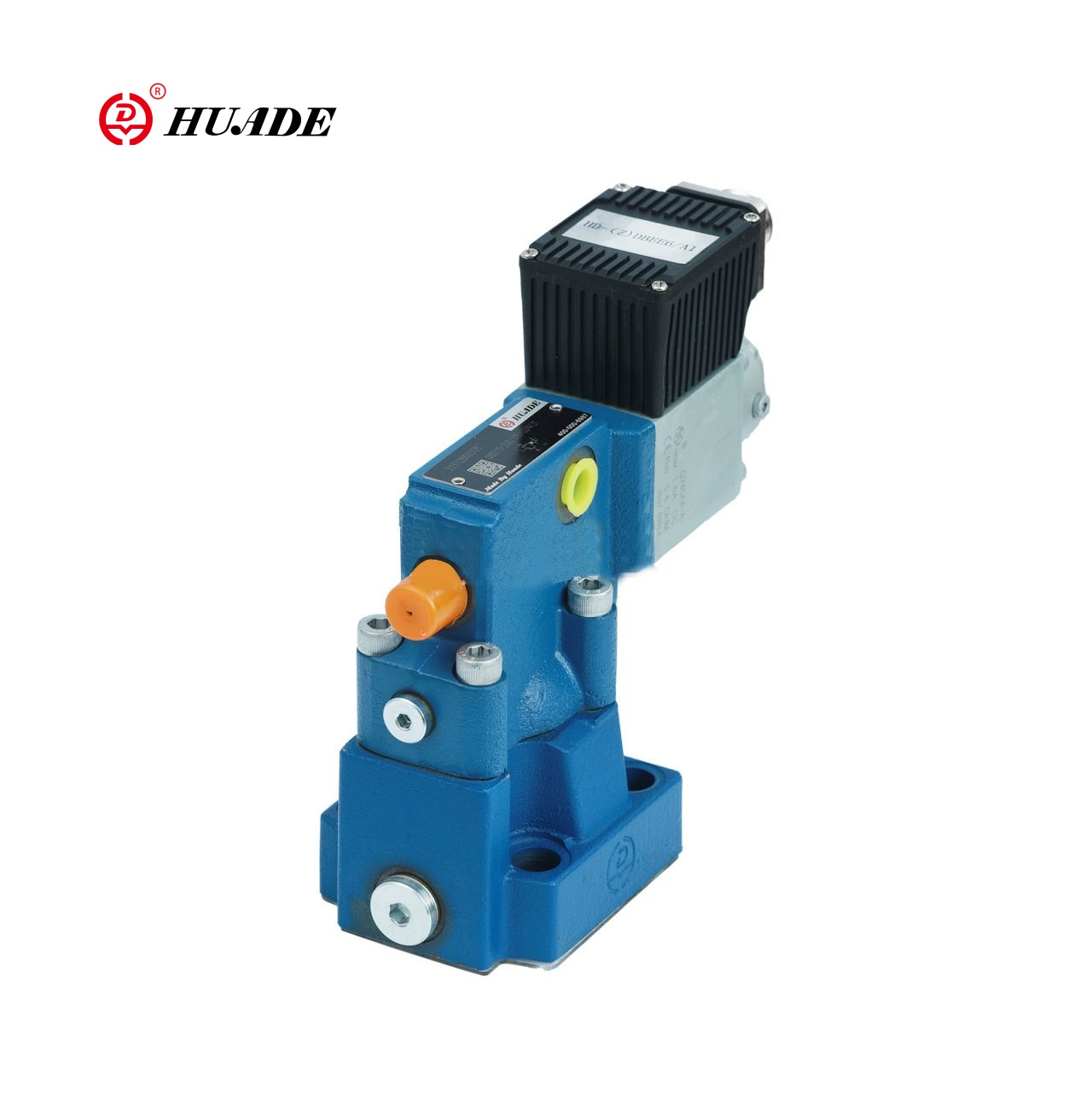

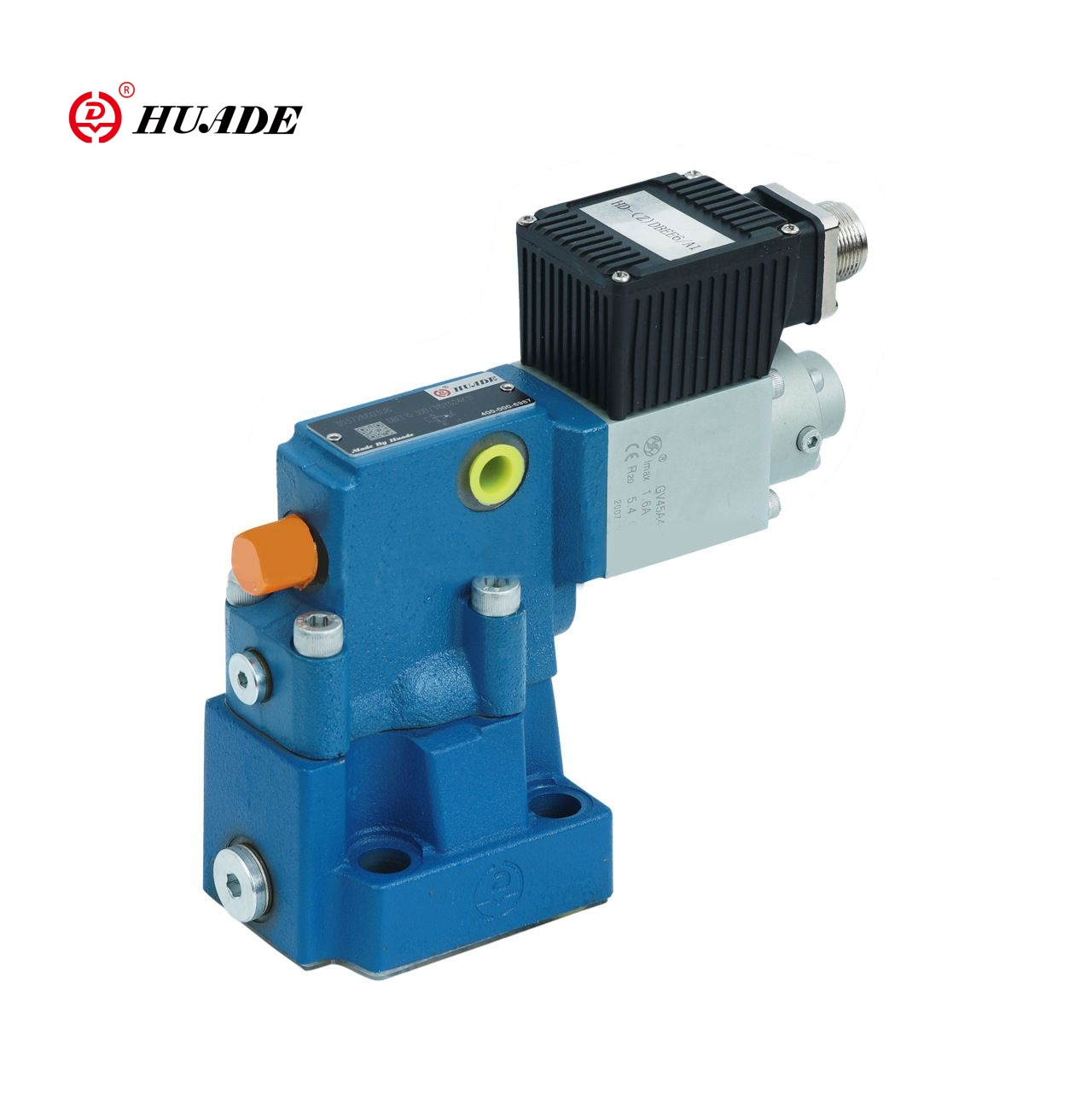

Пропорционални вентил за помоћ под притиском здбее-1к

Model:

Хуафилтер је кинески добављач који снабдева Хуаде Хидраулићев вентил за рељефни вентил под притиском ЗДБЕЕ-1Кс. Као водећи произвођач хидрауличних компоненти у индустрији, Хуаде Хидраулић и сви њени запослени били су у складу са својим постовима да купцима пружају квалитетнији и нискобуџетни хидраулични пропорционални вентил. Хидраулички пропорционални вентили Образац Хуаде се широко продају у земљи и иностранству, а то је препознало тржиште и потрошачи.

Пошаљи упит ПДФ Довнлоад

Опис производа

ЗДБее-1Кс пропорционални рељефни вентил је пилот-управљачки вентил, који је вођен пропорционалним соленоидом за постизање стапакака и прецизне контроле притиска система. Овај пропорционални вентил може у потпуности заменити исти модел од РекрОтх-а. Хуаде хидраулични вентили усвоје исте стандарде као и рекротх, али цена је нижа.

Параметар производа пропорционалног вентила за помоћ под притиском здбее-1к

Општи
Уградња		опционо
Распон температуре за складиштење (℃)		-20 до +80
Опсег температуре околине	ДБЕ и ЗДБЕ (℃)	-20 до + 70
	Дбее и Здбее (℃)	-20 до +50
Тежина	ДБЕ и ЗДБЕ (кг)	2.4
	Дбее и Здбее (кг)	2.5
Хидраулички (мерено на ʋ = 46 мм2 / с и т = 40 ° Ц ± 5 ℃
Макс. радни притисак	Портови П: П1-П2: А1-А2: Б1-Б2 МПА	31.5
	Порт Т МПА	5
Макс. притисак подесавања	Фаза притиска 5 МПА	5
	Фаза притиска 10 МПА	10
	Фаза притиска 20 МПА	20
	Фаза притиска 31,5 МПа	31.5
Мин. Подељив притисак на вредност сигнала 0 МПА	Погледајте карактеристичне криве
Порт А; са спољним одводом пилот уља (и)	одвојено и на нултом притиску на резервоар
Проток пилот уља л / мин	0.6О1.2
Макс. проток л / мин	30
Течност под притиском	Минерално уље (ХЛ, ХЛП) на ДИН 51 524
Опсег температуре течности под притиском	-20ТО + 80
Распон вискозности мм2 / с	15 до 380

Електричан	24В ДЦ
Мин.Цонтрол струја (МА)	100
МАКС.ЦОНТРОЛ ФУРРСТ МА	1600
Отпорност на соленоидни завојница	Хладна вредност на 20 ° Ц (ω)	0.54
	Мак.Варм Валуе (Ω)	7.8
Дужност	100
Електричне везе	ДБЕ и ЗДБЕ	Са компонентним прикључком на ДИН ЕН 175 301 ~ 803
		Прикључак за укључивање у ДИН ЕН 175 301-803
	Дбее и Здбее	Са компонентним плуг-ом ДЛН 43 563-АМ6-3
		Прикључак за прикључак ТОЕ ДИН 43 563-БФ6-3
Заштита вентила на ДИН 40 050	ИП 65
Контролна електроника за ДБЕЕ и ЗДБЕЕ	Интегрисани у вентил
За ДБЕ и ЗДБЕ
Појачало у Аналогном формату Еуроцард Формат	ХД-ВТ-ВСПА1-1-1Кс /

Функција производа и примена пропорционалног вентила за помоћ под притиском здбее-1к

Карактеристике:

▶ вентил за ограничавање притиска система

▶ активација путем пропорционалних соленоида

▶ за подвлачење или дизајн плоче за сендвич

▶ Вентил и контрола Електроника из једног извора

▶ Типови ХД-ЗДБЕЕ са интегрисаном контролном електроником

Пример ширења кривуље командне вредности командне вредности

Подешавање подесивих и доњих рампа

Примена:

ЗДБЕЕ-1Кс пропорционални вентил за рељеф је погодан за хидрауличке системе који захтевају прецизан притисак, као што су машине за инжењеринг, машине за бризгање, металуршка опрема и друга поља.

Функција и одељак пропорционалног вентила за помоћ под притиском ЗДБЕЕ-1Кс

Пропорционални вентили за помоћ под притиском, типови ХД-ДБЕ активирају се пропорционалним соленоидом. Ови вентили се користе за ограничавање притиска система. Помоћу ових вентила је могуће да учвршћује притисак система, који ће бити ограничен, у односу на вредност електричне команде.

Ови вентили се у основи састоје од пропорционалног соленоида (1), кућишта (2), кертриџа са вентилом (3), калема (4) и пилот поппет (8). Пропорционални соленоид пропорционално претвара струју у механичкој сили. Повећање струје узрокује одговарајући пораст соленоидне силе. Комора за арматуру Соленоид је испуњена хидрауличним течностима и уравнотежена је притиском. Подешавање система система врши се кроз пропорционалне соленоиде (1) у односу на вредност команде. Притисак који произлази из система у луци П делује на десној страни калема (4). У исто време, системски притисак делује преко контролне линије (6) који је опремљен отвором (5) на опружном оптерећеној страни калема (4). Прекољни рифице (7) системски притисак делује на пилот поппет (8) против силе пропорционалног соленоида (1). Једном када је притисак система стигао до претходно постављене вредности Пилот Поппет (8) подиже се са свог седишта. У зависности од модела, пилот уље сада може да тече екстерно преко луке А (И) или интерно у резервоар, то има утицаја ограничавања притиска на опругу на опружњу на опругу (4). Ако се системски притисак и даље уздиже, тада се виши притисак на десној страни калема гура калем на лево у контролну позицију П до Т. на минималној контроли струје - поставиће се командна вредност нула - минимум ће бити постављен минимум.

Структура пропорционалног вентила за помоћ под притиском ЗДБЕ-1Кс

Структура пропорционалног вентила за помоћ под притиском ЗДБЕЕ-1Кс

У погледу функционалног дизајна, пропорционални вентил ЗДБЕЕ-1Кс у основи одговара пропорционалним вентилима ЗДБЕ. Једина разлика је у томе што је пропорционални соленоид опремљен кућиштем ⑩, унутар које је изграђен електронски регулатор. Напајање и постављени напон тачке примљени су путем утичнице (11).

Постављена карактеристична кривуља притиска притиска преноси се произвођач на основу принципа минималних толеранција за производњу. Времена рампе за повећање и смањење притиска могу се независно прилагодити коришћењем одговарајућих потенциометара.

Симбол пропорционалног вентила за помоћ под притиском ЗДБЕЕ-1Кс
