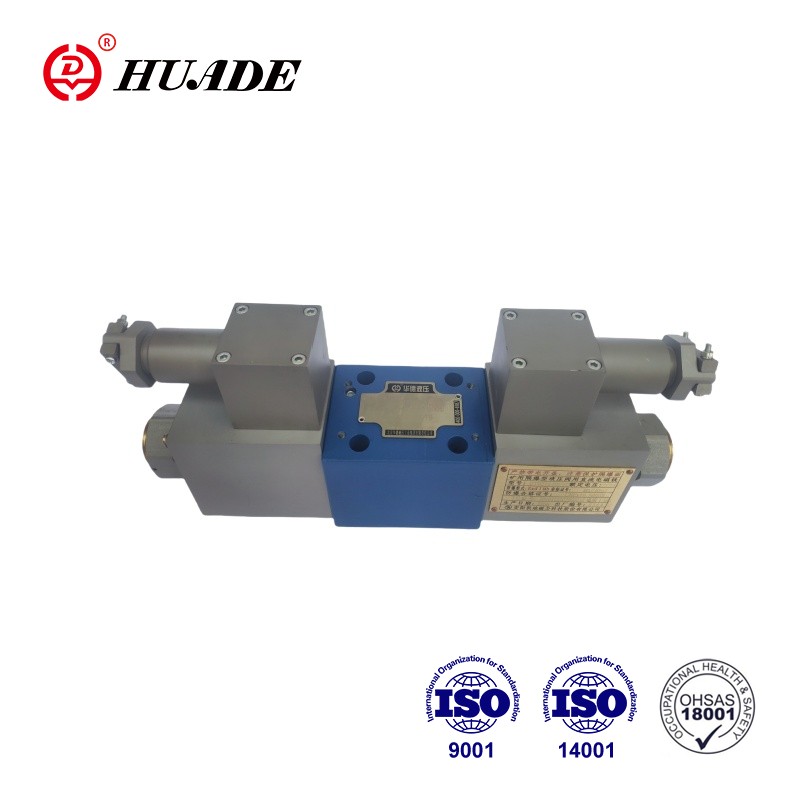

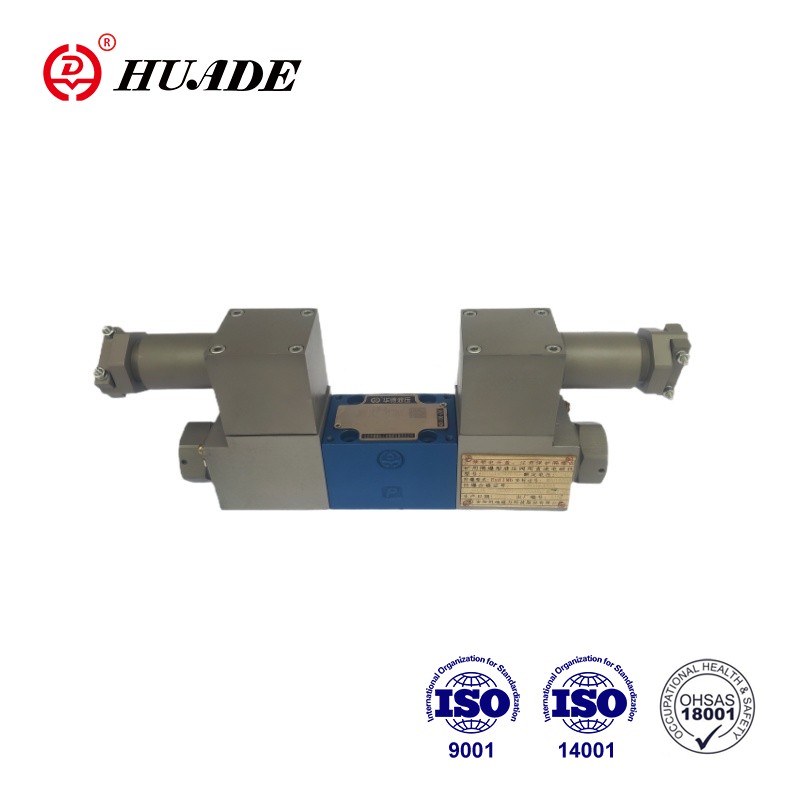

Хуаде-ов пропорционални смерни вентил отпоран на експлозију 4ВРА 6-2Кс су 4/2- и 4/3-краки пропорционални смерни вентили. Дизајниране су као компоненте са директним управљањем за монтажу на подлогу. Покрећу се помоћу пропорционалних соленоида са централним навојем и калемом који се може уклонити. Соленоиди се контролишу или б екстерном контролном електроником. Овај 4ВРА 6-2Кс вентил против експлозије има широк спектар примена, углавном у областима где је потребна прецизна контрола протока хидрауличког система, притиска, брзине и других параметара.
| Хидраулични | |||
| Инсталација | Опционо, пожељно хоризонтално | ||
| Називна величина | 6 | 10 | |
| Тежина (кг) | 4ВРА...2Кс | 2 | 6.6 |
| Називни проток Квном при △п = 10 бар (Л/мин) | 7, 15, 26 | 30, 60 | |
| Хистереза (%) | ≤5 | ||
| Опсег преокрета (%) | ≤1 | ||
| Осетљивост одговора (%) | ≤ 0,5 | ||
| Макс.радни притисак | Прикључци А,Б,П (бар) | 350 | |
| Порт Т (бар) | 210 | ||
| Течност под притиском | Минерално уље (ХЛ,ХЛП) према ДИН 51524 | ||
| Остале течности под притиском на захтев! | |||
| Опсег температуре амбијенталног ваздуха (℃) | 4ВРА...2Кс | -20°Ц до 70°Ц (-4°Ф до 158°Ф) | |
| Опсег вискозитета (мм2/с) | 20 до 380 (пожељно 30 до 46) | ||
| Класа чистоће течности | НАС1638 класа 9 или ИСО 4406 класа 20/18/15 | ||
| Електрични | ||||
| 1) Подаци о соленоиду | ||||
| Тип напона | ДЦ | |||
| Сигнал вредности команде за 4ВРА | ±10Вор4~20мА | |||
| Макс.струја по соленоиду (А) | 2.5 | 1.5 | 0.8 | |
| Отпор соленоида (Ω) | Хладна вредност на 20°Ц | 2 | 4.8 | 19.5 |
| Max.warm value | 3 | 7.2 | 28.8 | |
| Дужност (%) | ЕД100% | |||
| Макс. температура завојнице (℃) | 150 | |||
| Заштита вентила према ЕН60529 | ИП 65 | |||
| 2) Управљачка електроника | ||||
| Појачало | 4ВРА...2Кс | ВТ-ВСПА2-...- 2Кс | ||
| Напон напајања (В) | Називни напон | 24 | ||
| Доња гранична вредност | 21/22(4ВРА) | |||
| Горња гранична вредност | 35 | |||
| Потрошња снаге појачала (А) | Имак | <1.8 | ||
| Импулсна струја | 3 | |||
Карактеристике:
▶Пропорционални смерни вентил са директним управљањем за контролу правца и величине протока
▶За монтажу на подлогу: Шема отвора је у складу са ИСО4401
▶Активирање помоћу пропорционалних соленоида са централним навојем и калемом који се може уклонити
▶Контролни калем са опругом
апликација:
Пропорционални смерни вентил отпоран на експлозију 4ВРА 6-2Кс може се користити у производњи тешких машина, алатних машина, индустријске аутоматизације.
Вентили се у основи састоје од: тела (1) са монтажном површином, контролног калема (3) са компресионим опругама (2), соленоида (4) са централним навојем.
Са соленоидима (4), без напона, командни калем (3) држи се у централном положају помоћу опруга за притисак (2).
Директан рад контролног калема (3) укључивањем једног од пропорционалних соленоида (4) нпр. контрола соленоида десно, затим померање контролног калема (3) улево пропорционално електричном улазном сигналу и повезивање од П до А и Б у Т преко попречних пресека у облику отвора са прогресивним карактеристикама протока.
4ВРА(Е)...А-2Кс 2 вентила са прекидачем су међутим опремљени само са соленоидом "а". Утикач (6) је постављен на "б" пропорционални соленоид.
Симболи пропорционалног смерног вентила отпорног на експлозију 4ВРА 6-2Кс
