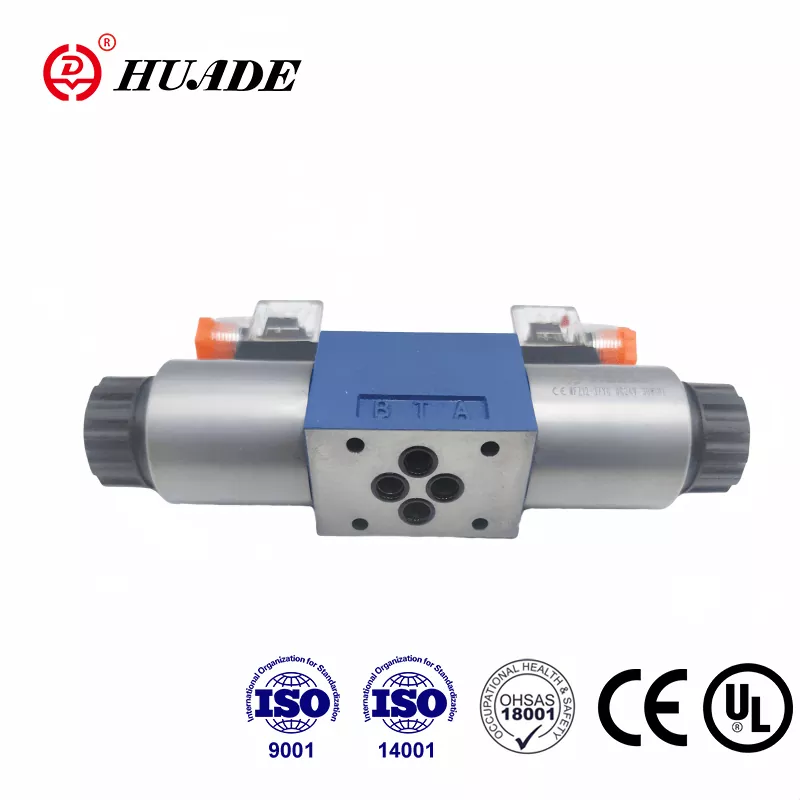

Када радите са хидрауличним системима, потребне су вам компоненте које само раде — дан за даном, смена за сменом. Тхе4ВЕ10 смерни контролни вентилје управо из тог разлога стекао своју репутацију у фабрикама широм света. Овај смерни контролни вентил није најсофистициранија технологија, али 4ВЕ10 обавља суштински посао контроле протока хидрауличке течности са изузетном доследношћу.
Тхе4ВЕ10 вентилфункционише на директном принципу. Електромагнетни калем гура калем унутар тела вентила, који отвара и затвара путеве за хидраулично уље. Када напајате калем, калем се помера. Када искључите струју, опруга га враћа у првобитни положај. Дизајн 4ВЕ10 је директног дејства, што значи да нема пилот степена или сложеног механизма између електричног сигнала и механичког покрета.
Разумевање НГ10 стандарда 4ВЕ10
Тхе4ВЕ10 смерни контролни вентилследи оно што се зове НГ10 стандард за монтажу, такође познат као ЦЕТОП 5 или ИСО 4401-05. Ова стандардизација је важнија него што мислите за регулационе вентиле. То значи да можете заменити 4ВЕ10 једног произвођача са еквивалентним смерним вентилом другог без редизајнирања монтажне плоче или ремонта система. За тимове за одржавање и дизајнере опреме, ова заменљивост 4ВЕ10 смањује главобоље и трошкове.
Тхе4ВЕ10 вентилповезује се преко четири главна порта: П за улаз под притиском, А и Б за два радна порта који се повезују са вашим актуаторима и Т за повратни вод назад у резервоар. Ова четворосмерна конфигурација даје 4ВЕ10 контролу над двосмерним кретањем, због чега ћете наћи ове усмерене контролне вентиле који контролишу цилиндре који треба да се извлаче и увлаче.
Техничке могућности 4ВЕ10 регулационог вентила
Тхе4ВЕ10подноси притисак до 315-350 бара у зависности од специфичног модела, што значи око 4.569 ПСИ. То је довољно за већину индустријских машина без упуштања у екстремно тешка подручја. Номинални проток 4ВЕ10 је 120 литара у минути, иако овај смерни контролни вентил може да гурне до 160 литара у минути када је то потребно. За референцу, 120 литара у минути је отприлике 31,7 галона у минути.
Ови бројеви дефинишу где је4ВЕ10 вентилуклапа у ваш систем. Ако константно покрећете веће протоке кроз ваш усмерени контролни вентил, почећете да видите падове притиска који стварају топлоту и расипају енергију. Однос између протока и пада притиска у 4ВЕ10 није линеаран – он следи квадратни закон, што значи да удвостручење брзине протока удвостручује губитак притиска. При номиналних 120 литара у минути, ваш 4ВЕ10 смерни вентил ће показати пад притиска од око 12 бара, што представља енергију која се претвара у топлоту, а не у користан рад.
4ВЕ10 Типови калема и њихове примене
Тхе4ВЕ10 вентилдолази у различитим конфигурацијама калема, идентификованих словима као што су Д, Е, Г и Х. Свако слово дефинише шта се дешава са путањама течности када се вентил за контролу смера налази у свом средишњем положају, а одабир праве конфигурације 4ВЕ10 је важан за то како се ваша машина понаша.
Тхе4ВЕ10 Х-калемблокира све портове у средишњем положају. Ово ствара хидрауличку браву која држи ваш цилиндар тачно тамо где јесте, чак и под оптерећењем. Користили бисте ову 4ВЕ10 конфигурацију када је тачност позиционирања важна, као што је држање стеге затворене док се врши операција заваривања. Лоша страна је у томе што било какво термичко ширење заробљеног уља може повећати притисак у вашем вентилу за управљање смером, тако да то морате да узмете у обзир у свом дизајну.
Тхе4ВЕ10 Г-калемповезује порт за притисак директно са резервоаром у средишњем положају. Ова конфигурација регулационог вентила растерећује вашу пумпу, спуштајући системски притисак на скоро нулу док 4ВЕ10 мирује. То је уобичајено у апликацијама за штампу где машина чека између циклуса. Ваша пумпа ради, али се не бори против високог притиска кроз вентил 4ВЕ10, који штеди енергију и смањује топлоту.
Тхе4ВЕ10 Е-калемблокира порт за притисак, али повезује радне прикључке са резервоаром. Ово омогућава да заробљени притисак испушта из ваших актуатора, док истовремено спречава нови проток из пумпе кроз смерни контролни вентил. Корисно је када треба да ослободите преостали притисак пре него што започне следећи циклус на вашем 4ВЕ10 систему.
Различите апликације захтевају различита понашања, а стандардизовани словни кодови олакшавају одређивање тачно који 4ВЕ10 смерни контролни вентил вам је потребан без дугих техничких описа.
Инсталирање вашег 4ВЕ10 регулационог вентила
Монтажа4ВЕ10је једноставан, али морате обратити пажњу на неколико детаља. Регулациони вентил се може монтирати у било којој оријентацији, мада би требало да размотрите где завршавају електрични прикључци на вашем 4ВЕ10 ради лакшег одржавања. Намотаји се могу уклонити и могу се ротирати за 360 степени око своје осе, што помаже када имате посла са уским просторима на вашој 4ВЕ10 инсталацији.
Један често занемарен детаљ са4ВЕ10 вентилје притисак повратног вода. Док главни прикључци подносе 350 бара, отвор резервоара на вашем усмереном контролном вентилу треба да остане испод 160 бара. Ако користите више 4ВЕ10 јединица које деле заједничку повратну линију, скокови притиска из једног регулационог вентила могу утицати на друге. Противпритисак може чак изазвати нежељено померање калема у вашем 4ВЕ10. Коришћење појединачних неповратних вентила на сваком повратном воду 4ВЕ10 или обезбеђивање одговарајуће величине водова спречава овај проблем.
Тхе4ВЕ10 смерни контролни вентилукључује одредбе за ручно пребацивање, што вам омогућава да рукујете њиме током пуштања у рад или решавања проблема. Ова карактеристика на 4ВЕ10 има ограничење притиска од 50 бара на прикључку резервоара. Није дизајниран као безбедносна функција или за редован рад вашег усмереног регулационог вентила, само као помоћ при одржавању.
4ВЕ10 Електричне спецификације
Већина4ВЕ10 регулациони вентилиради на 24В ДЦ, мада ћете наћи верзије 4ВЕ10 за 12В, 48В, 110В АЦ и 220В АЦ у зависности од стандарда вашег објекта. 4ВЕ10 калем се повезује преко ДИН ЕН 175301-803 електричног конектора, који је постао нешто као индустријски стандард за индустријске регулационе вентиле. Многе верзије 4ВЕ10 укључују ЛЕД индикатор који светли када је калем под напоном, дајући вам брзу визуелну потврду без потребе за мултиметром.
Тхе4ВЕ10'сДизајн завојнице користи конструкцију са мокрим иглицама, што значи да је у директном контакту са хидрауличним уљем које тече кроз вентил за контролу смера. Овај контакт за уље у 4ВЕ10 ради неколико корисних ствари. Хлади завојницу, спречавајући топлотно преоптерећење у вашем вентилу за управљање смером. Пригушује механичке вибрације и буку, одржавајући рад 4ВЕ10 тихим. И обезбеђује подмазивање које продужава век завојнице на вашем усмереном контролном вентилу. Лоша страна је у томе што ако имате квар намотаја на вашем 4ВЕ10, морате да испразните или изолујете тај део система пре замене, иако дизајн који се може уклонити чини овај процес релативно брзим за вентил за управљање смером.
Захтеви за течност за вентил 4ВЕ10
Тхе4ВЕ10 смерни контролни вентилочекује хидраулично уље на минералној бази са вискозитетом око 37 мм²/с на 55°Ц. 4ВЕ10 толерише широк опсег од 2,8 до 380 мм²/с, али рад у екстремним границама утиче на перформансе вашег вентила за контролу смера. Веома ретко уље повећава унутрашње цурење у 4ВЕ10, док густо уље успорава време одзива и повећава пад притиска кроз смерни контролни вентил.
Контрола контаминације је значајно за4ВЕ10 вентилживот. Препорука за регулационе вентиле је ИСО 4406 чистоћа од 20/18/15 или боља, са филтрацијом на 10-16 микрона. То би могло звучати превише прецизно, али размаци између калема и отвора у вашем 4ВЕ10 мере се у распону од 5-25 микрона у зависности од дизајна вентила за контролу смера. Честице у том опсегу величина делују као брусни папир, носећи прецизне површине у вашем 4ВЕ10 које затварају сваки порт од осталих.
Тврде честице стварају огреботине које повећавају цурење током времена у вашем4ВЕ10 смерни контролни вентил. Меки загађивачи и вода могу изазвати корозију или формирати наслаге муља. У сваком случају, перформансе вашег вентила 4ВЕ10 се погоршавају. У заиста прљавим системима, можда ћете видети заглављивање где калем 4ВЕ10 одбија да се креће глатко или се споро враћа у средишњи положај у вентилу за контролу смера.
4ВЕ10 Пад притиска и ефикасност система
Разумевање пада притиска помаже вам да дизајнирате ефикасније системе са4ВЕ10 вентил. При 60 литара у минути, ваш смерни контролни вентил пада за око 3 бара. При 100 литара у минути, то скаче на 8 бара кроз 4ВЕ10. Са максималних 120 литара у минути, губите 12 бара преко вентила за управљање смером.
Сваки бар пада притиска при датој брзини протока представља снагу претворену у топлоту у вашем4ВЕ10. Формула је јасна: губитак снаге једнак је протоку пута паду притиска. При 100 литара у минути са падом од 8 бара кроз ваш усмерени контролни вентил, то је око 1,3 киловата топлоте. Ваш систем треба да распрши ту топлоту коју генерише 4ВЕ10, било кроз хладњак или прихватањем виших температура уља.
За системе где је ефикасност битна, одржавање протока испод 80 литара у минути кроз4ВЕ10 смерни контролни вентилдаје вам бољу равнотежу између величине вентила и производње топлоте. Ако су вам потребни већи протоци него што 4ВЕ10 може ефикасно да поднесе, размислите о следећој величини или коришћењу више усмерених контролних вентила паралелно.
4ВЕ10 Време пребацивања и одзив
Тхе4ВЕ10 вентилобично се пребацује за 70-120 милисекунди, што је довољно брзо за већину индустријских апликација, али не тренутно. Функције унутрашњег пригушења у вентилу за контролу смера изглађују прелаз, спречавајући хидраулички удар који би могао оштетити компоненте или створити буку. Наћи ћете мале отворе и коморе дизајниране у 4ВЕ10 калему који мере проток уља током промене.
Неки4ВЕ10 смерни контролни вентилмодели укључују екстерне завртње за подешавање који вам омогућавају да подесите брзину пребацивања. Ово постаје корисно када више 4ВЕ10 јединица дели заједничке водове, омогућавајући вам да распоредите време њиховог укључивања како бисте избегли прелазне промене притиска у вашем систему усмерених регулационих вентила.
Уобичајене примене за 4ВЕ10 смерни контролни вентил
наћи ћеш4ВЕ10 вентилиширом индустријских окружења. Примене машинских алатки користе 4ВЕ10 смерни контролни вентил за радно стезање, где цилиндар треба снажно да се прошири и задржи позицију док се сече. Машине за бризгање користе 4ВЕ10 за контролу клинова вентила који регулишу проток пластике. Аутоматске монтажне линије користе ове усмерене контролне вентиле у роботима за бирање и постављање за дискретне покрете позиционирања.
Тхе4ВЕ10истиче се у дискретној контроли—померите се у позицију А, зауставите се, померите се у позицију Б, зауставите се. Овај смерни контролни вентил не управља добро пропорционалном контролом јер је или отворен или затворен без ичега између. Ако вам је потребна контрола променљиве брзине или прецизна регулација протока изван онога што нуди 4ВЕ10, уместо тога бисте прешли на пропорционални смерни контролни вентил у серији 4ВРПЕ.
Одржавање вашег 4ВЕ10 вентила
Тхе4ВЕ10'сДизајн намотаја који се може уклонити поједностављује одржавање овог усмереног контролног вентила. Када калем поквари на вашем 4ВЕ10, можете га заменити без отварања хидрауличног система. Искључите електрични утикач, одврните причврсну матицу, извуците стару завојницу и уградите нову на ваш смерни контролни вентил. Завојница 4ВЕ10 може да се ротира током инсталације, тако да можете да поставите електрични конектор где год вам је најзгодније.
Унутрашње хабање калема у4ВЕ10 смерни контролни вентилна крају изазива повећано цурење и спор одговор. Можда ћете приметити да се цилиндар полако помера када треба да задржи позицију, или да се време пребацивања повећава на вашем 4ВЕ10. У том тренутку, гледате на реконструкцију регулационог вентила са новим заптивкама и евентуално новом калемом, или у потпуности замените свој 4ВЕ10. Економски прорачун зависи од ваших трошкова рада у односу на цену вентила.
Лепљење у вези са контаминацијом4ВЕ10показује се као повремени рад или потпуни неуспех у смени. Понекад можете да повратите функцију у свом усмереном регулационом вентилу испирањем система и заменом филтера, али ако је дошло до огреботина на 4ВЕ10 калему или отвору, потребни су вам резервни делови за смерни контролни вентил.
Набавите свој 4ВЕ10 смерни контролни вентил
Босцх Рекротх је настао4ВЕ10дизајнира и нуди најшири избор усмерених регулационих вентила са 53 различите конфигурације калема. Њихови вентили 4ВЕ10 служе као референтни стандард за усмерене регулационе вентиле. Хидац, Паркер, Еатон Вицкерс и Арго Хитос производе компатибилне 4ВЕ10 верзије које се монтирају на исти интерфејс. Кинески произвођачи као што су ЦМЛ и Хуаде производе јефтине 4ВЕ10 алтернативе које одржавају стандард за монтажу за усмерене регулационе вентиле.
Цене за4ВЕ10 смерни контролни вентилкреће се од око 18 до 38 долара по јединици у зависности од количине, спецификација и добављача. Минималне количине поруџбине за 4ВЕ10 јединице варирају од појединачних комада до 50 или више, при чему веће поруџбине доносе ниже јединичне цене. Времена испоруке обично трају 10-15 дана за стандардне 4ВЕ10 конфигурације.
Стандардизација значи да можете набавити4ВЕ10 регулациони вентилиод више добављача и одржавају заменљивост. За критичне примене, можете набавити 4ВЕ10 вентиле од два различита произвођача како бисте били сигурни да никада нећете зависити од једног ланца снабдевања за ваше усмерене регулационе вентиле.
Ограничења 4ВЕ10 и када треба размотрити алтернативе
Тхе4ВЕ10 смерни контролни вентилдобро се носи са својом дизајнираном улогом, али има јасна ограничења. Бинарна природа управљања 4ВЕ10 значи да овај смерни контролни вентил није погодан за апликације којима је потребна променљива брзина или меки старт. Падови притиска при великом протоку чине 4ВЕ10 неефикасним за континуиране операције високог протока. Унутрашње цурење својствено дизајну калема 4ВЕ10 значи да овај смерни контролни вентил неће држати притисак бесконачно у конфигурацијама са затвореним средиштем.
Ако вам је потребна пропорционална контрола изнад онога што је4ВЕ10понуде, погледајте регулационе вентиле са интегрисаном електроником и пропорционалним соленоидима. Ако вам је потребно веома мало цурења, размислите о вентилима у облику капе уместо 4ВЕ10. Ако радите са протоком знатно изнад 120 литара у минути, следећа већа величина (НГ16 или НГ25) има више смисла од 4ВЕ10 контролног вентила.
Тхе4ВЕ10технологија је зрела, што значи да нећете видети драматична побољшања у основним перформансама 4ВЕ10. Иновације у хидраулици су се помериле ка пропорционалним и паметним регулационим вентилима са интегрисаном дијагностиком. 4ВЕ10 остаје релевантан за апликације где његове могућности одговарају захтевима и где доказана, стандардизована технологија регулационог вентила надмашује предности новијих приступа.
Избор праве конфигурације 4ВЕ10
Избор а4ВЕ10 смерни контролни вентилзахтева усклађивање параметара вашег система са могућностима вентила. Израчунајте потребну брзину протока и осигурајте да остане испод 80-100 литара у минути ради ефикасности са 4ВЕ10. Проверите да ли ваш притисак остаје унутар границе од 315-350 бара са одговарајућом сигурносном маргином за ваш смерни контролни вентил. Изаберите 4ВЕ10 тип калема који обезбеђује понашање центрирања које је потребно вашој апликацији.
Узмите у обзир електричну енергију која је доступна на вашем месту инсталације и наведите одговарајуће4ВЕ10напон завојнице за ваш усмерени контролни вентил. Размислите о приступу за одржавање—може ли неко доћи до електричног конектора и завојнице на вашем 4ВЕ10 када је потребан сервис? Планирајте водоводну инсталацију повратног вода да бисте избегли проблеме са повратним притиском са смерним контролним вентилом.
Тхе4ВЕ10'сПоузданост произилази из његовог једноставног механичког дизајна и зрелих производних процеса иза овог усмереног регулационог вентила. Када се правилно примени у оквиру свог радног оквира и одржава у складу са основним праксама хидрауличког система, 4ВЕ10 пружа године доследне услуге. Та поузданост, у комбинацији са глобалном доступношћу и конкурентним ценама, објашњава зашто 4ВЕ10 смерни контролни вентил остаје стандардни избор за индустријску хидрауличку контролу упркос томе што је једна од старијих технологија вентила који се још увек производе.
За системе којима је заиста потребна само дискретна контрола положаја при умереним брзинама протока,4ВЕ10 смерни контролни вентилпредставља практично, добро схваћено решење. Неће вам дати софистицираност новијих технологија, али 4ВЕ10 ће се појавити на послу сваки дан и обављати свој посао без драме.
