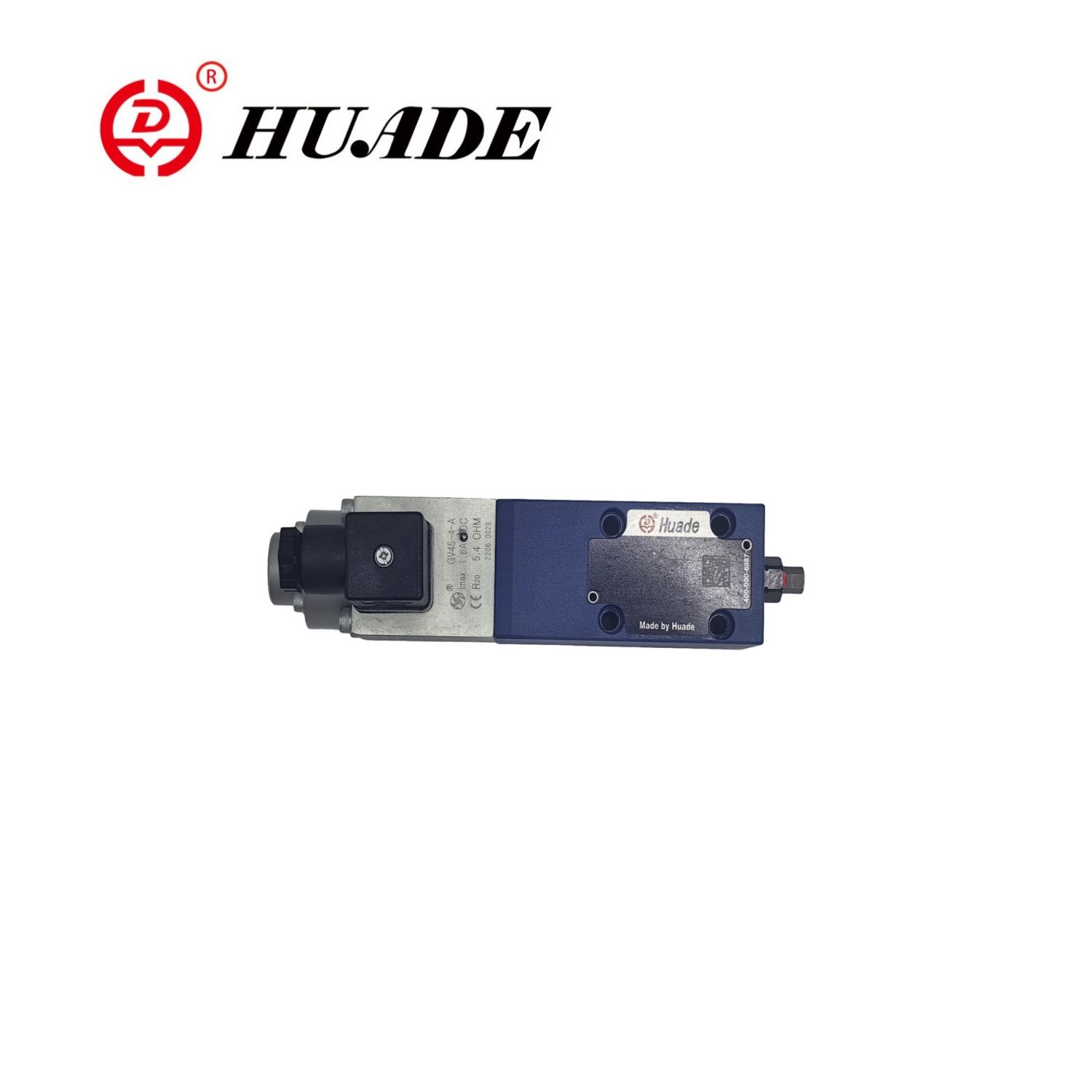

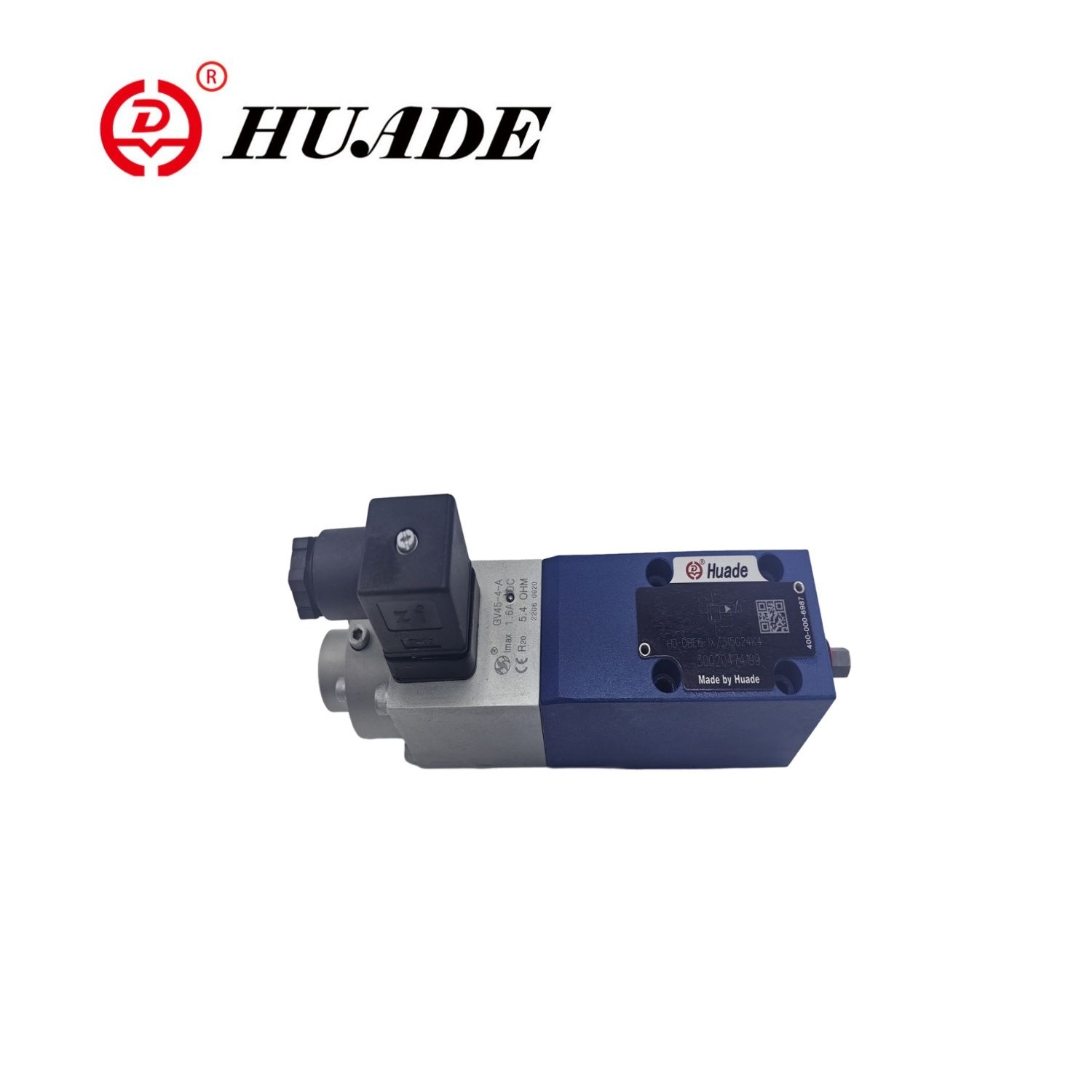

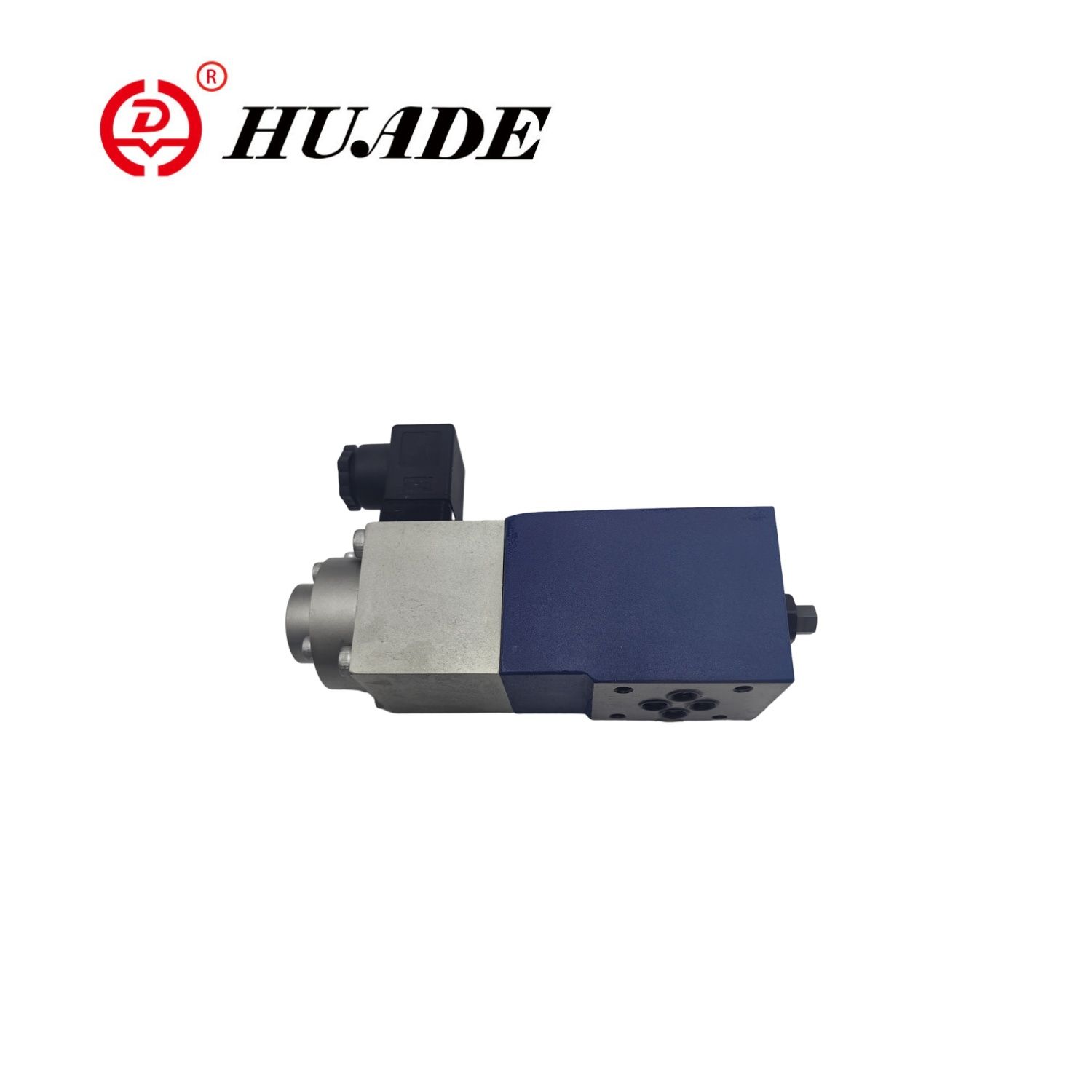

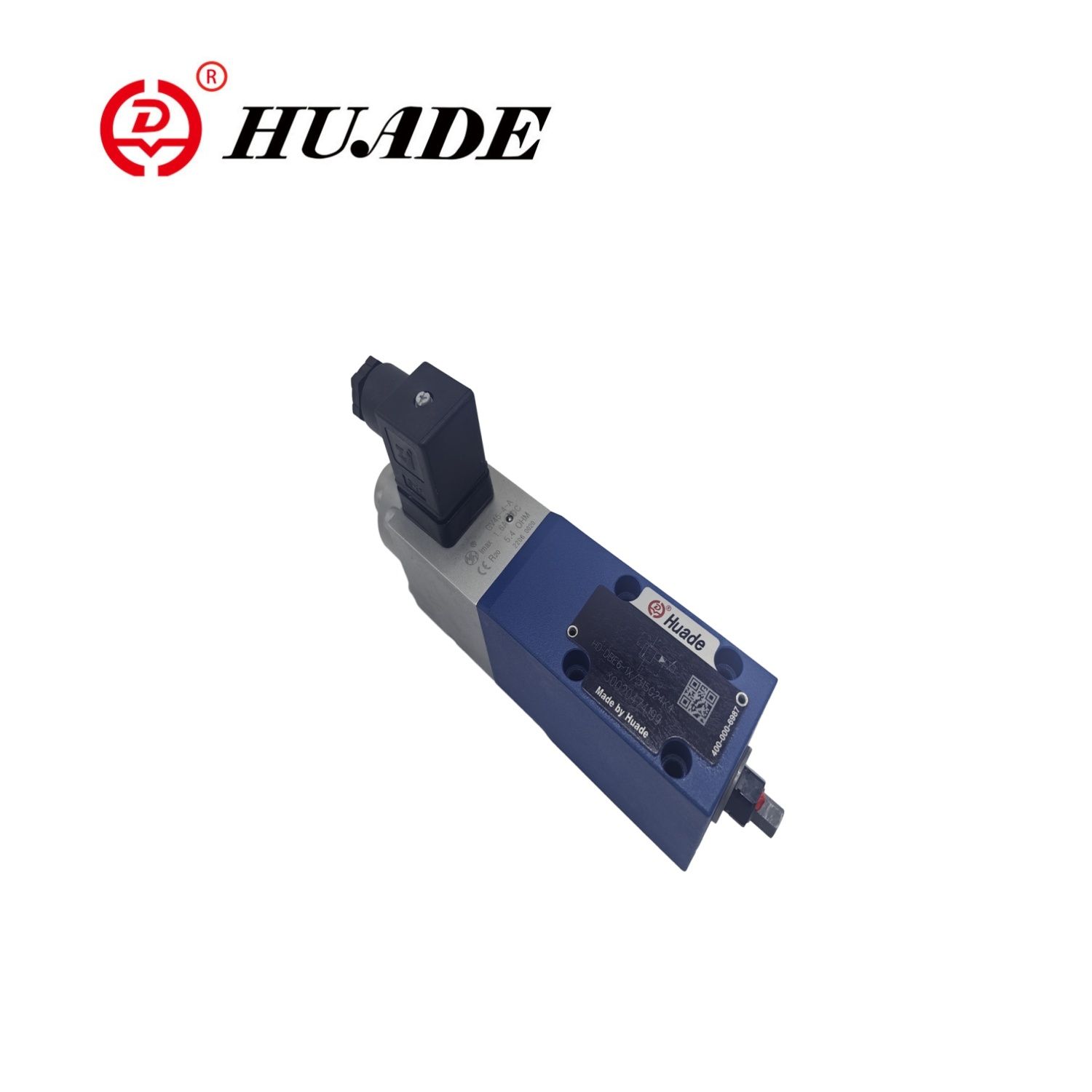

Пропорционални вентил за помоћ под притиском здбе-1к

Model:

Као дистрибутивна компанија, Хуафилтер испоручује пропорционални вентил за помоћ под притиском ЗДБЕ-1Кс. Хуаде хидраулични пропорционални вентили сертификовани су међународно ауторитативним системом квалитета и усвајају напредне технологије производње, које ефикасно смањују трошкове производње. Ово осигурава да Хуаде-ов хидраулични вентили одржавају висок квалитет, док су приступачнији. Хуаде хидраулични пропорционални вентили се продају широм света високим квалитетом и повољном ценом.

Пошаљи упит ПДФ Довнлоад

Опис производа

Пропорционални вентил за помоћ ЗДБЕ-1Кс контролише положај калема за вентил кроз пропорционалну соленоиду, чиме се постиже прилагођавање притиска система. Пропорционални вентил ЗДБЕ-1Кс је у складу са ЦЕ захтевима, испуњава међународне стандарде и компатибилно је са РекрОТовим производима.

Параметар производа Пропорционални вентил за помоћ под притиском ЗДБЕ-1Кс

Општи
Уградња		опционо
Распон температуре за складиштење (℃)		-20 до +80
Опсег температуре околине	ДБЕ и ЗДБЕ (℃)	-20 до + 70
	Дбее и Здбее (℃)	-20 до +50
Тежина	ДБЕ и ЗДБЕ (кг)	2.4
	Дбее и Здбее (кг)	2.5
Хидраулички (мерено на ʋ = 46 мм2 / с и т = 40 ° Ц ± 5 ℃
Макс. радни притисак	Портови П: П1-П2: А1-А2: Б1-Б2 МПА	31.5
	Порт Т МПА	5
Макс. притисак подесавања	Фаза притиска 5 МПА	5
	Фаза притиска 10 МПА	10
	Фаза притиска 20 МПА	20
	Фаза притиска 31,5 МПа	31.5
Мин. Подељив притисак на вредност сигнала 0 МПА	Погледајте карактеристичне криве
Порт А; са спољним одводом пилот уља (и)	одвојено и на нултом притиску на резервоар
Проток пилот уља л / мин	0.6О1.2
Макс. проток л / мин	30
Течност под притиском	Минерално уље (ХЛ, ХЛП) на ДИН 51 524
Опсег температуре течности под притиском	-20ТО + 80
Распон вискозности мм2 / с	15 до 380

Електричан	24В ДЦ
Мин.Цонтрол струја (МА)	100
МАКС.ЦОНТРОЛ ФУРРСТ МА	1600
Отпорност на соленоидни завојница	Хладна вредност на 20 ° Ц (ω)	0.54
	Мак.Варм Валуе (Ω)	7.8
Дужност	100
Електричне везе	ДБЕ и ЗДБЕ	Са компонентним прикључком на ДИН ЕН 175 301 ~ 803
		Прикључак за укључивање у ДИН ЕН 175 301-803
	Дбее и Здбее	Са компонентним плуг-ом ДЛН 43 563-АМ6-3
		Прикључак за прикључак ТОЕ ДИН 43 563-БФ6-3
Заштита вентила на ДИН 40 050	ИП 65
Контролна електроника за ДБЕЕ и ЗДБЕЕ	Интегрисани у вентил
За ДБЕ и ЗДБЕ
Појачало у Аналогном формату Еуроцард Формат	ХД-ВТ-ВСПА1-1-1Кс /

Значајка производа и примена пропорционалног вентила за помоћ под притиском ЗДБЕ-1Кс

Карактеристике:

▶ вентил за ограничавање притиска система

▶ активација путем пропорционалних соленоида

▶ за подвлачење или дизајн плоче за сендвич

▶ Вентил и контрола Електроника из једног извора

Примена:

Пропорционални рељефни вентил ЗДБЕ-1Кс се широко користи у различитим хидрауличким системима који захтевају прецизан притисак, као што су грађевинске машине, металуршка опрема и друга поља.

Функција и одељак пропорционалног вентила за помоћ под притиском ЗДБЕ-1Кс

Пропорционални вентили за помоћ под притиском, типови ХД-ЗДБЕ активирају се пропорционалним соленоидом. Ови вентили се користе за ограничавање притиска система. Помоћу ових вентила је могуће да учвршћује притисак система, који ће бити ограничен, у односу на вредност електричне команде.

Ови вентили се у основи састоје од пропорционалног соленоида (1), кућишта (2), кертриџа са вентилом (3), калема (4) и пилот поппет (8). Пропорционални соленоид пропорционално претвара струју у механичкој сили. Повећање струје узрокује одговарајући пораст соленоидне силе. Комора за арматуру Соленоид је испуњена хидрауличним течностима и уравнотежена је притиском. Подешавање система система врши се кроз пропорционалне соленоиде (1) у односу на вредност команде. Притисак који произлази из система у луци П делује на десној страни калема (4). У исто време, системски притисак делује преко контролне линије (6) који је опремљен отвором (5) на опружном оптерећеној страни калема (4). Прекољни рифице (7) системски притисак делује на пилот поппет (8) против силе пропорционалног соленоида (1). Једном када је притисак система стигао до претходно постављене вредности Пилот Поппет (8) подиже се са свог седишта. У зависности од модела, пилот уље сада може да тече екстерно преко луке А (И) или интерно у резервоар, то има утицаја ограничавања притиска на опругу на опружњу на опругу (4). Ако се системски притисак и даље уздиже, тада се виши притисак на десној страни калема гура калем на лево у контролну позицију П до Т. на минималној контроли струје - поставиће се командна вредност нула - минимум ће бити постављен минимум.

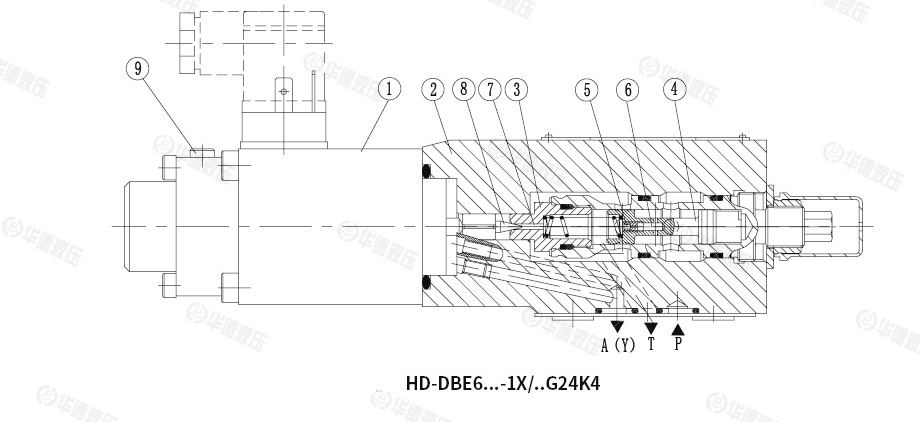

Структура пропорционалног вентила за помоћ под притиском ЗДБЕ-1Кс

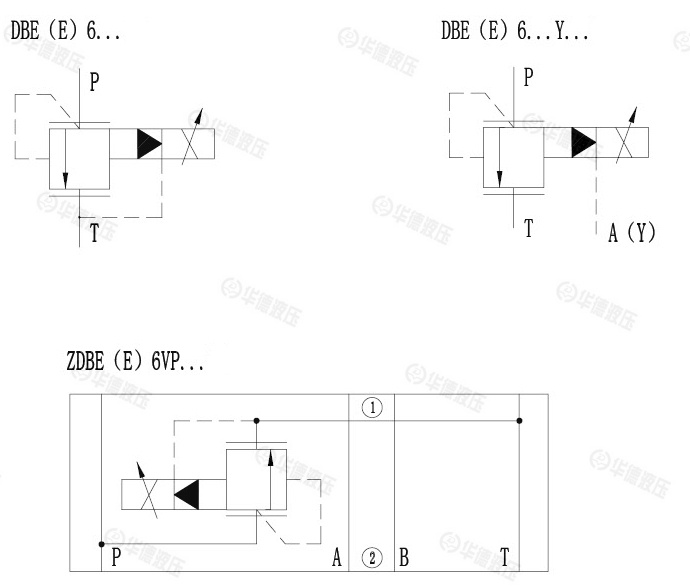

Симбол пропорционалног вентила за помоћ под притиском здбе-1к
