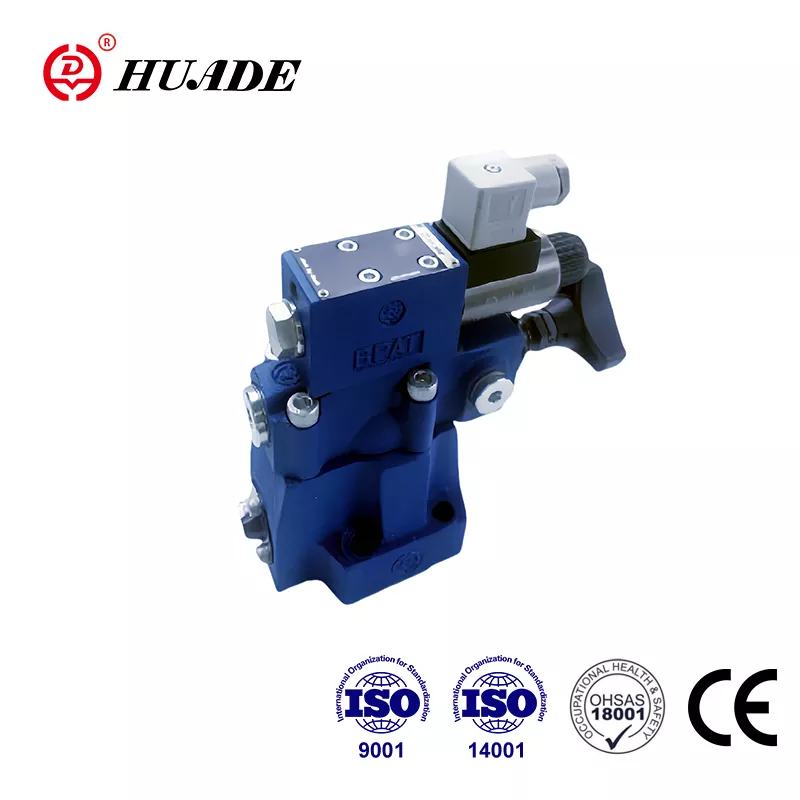

Вентил за затварање притиска ДАВ

Основана 1979. године, Хуаде Хидраулиц је два пута сарађивала са Босцх Рекротх-ом. Две дугорочне сарадње омогућавају Хуаде® вентилима под притиском да достигну исти ниво као Рекротх производи. Запорни вентили типа ДАВ могу заменити исту серију из Рекротх-а по нижој цени. Као водећи бренд у кинеској хидрауличној индустрији, све гране предузећа су прошле ИСО9001, ИСО14001 и ОХ САС18001. Хуаде® вентил за затварање притиска ДАВ је прошао ЦЕ сертификат. Хуаде® вентили под притиском су освојили широко признање на тржишту и поверење корисника.

Параметар производа ДАВ вентила за затварање притиска

Карактеристике производа и примена вентила за затварање притиска ДАВ

Карактеристике:

▶ For subplate mounting:

▶ 4 елемента за подешавање:

● Окретно дугме

● Навлака са унутрашњим шестоуглом и заштитним поклопцем

● Окретно дугме са скалом које се може закључати

● Окретно дугме са скалом

▶ 3 степена притиска

▶ Електромагнетско активирано пражњење преко уграђеног смерног вентила

апликација:

Вентили за регулацију притиска типа ДАВ су запорни вентили под притиском. Користе се за пребацивање протока пумпе на бајпас без притиска чим се достигне притисак пуњења акумулатора. Даље примене вентила су у системима који имају пумпе високог и ниског притиска. У овом случају пумпа ниског притиска се пребацује на бајпас без притиска чим се постигне подешени високи притисак.

Секција и симболи вентила за затварање притиска ДАВ

Вентили за затварање притиска се у основи састоје од главног вентила са главним калемом, пилот вентила са елементом за подешавање притиска и неповратног вентила. Код вентила величине 10, неповратни вентил је уграђен у главни вентил. Код вентила величине 25 и 32 неповратни вентил је уграђен у посебну плочу постављену испод главног вентила.

Запорни вентил типа ДАВ

Преусмеравање протока пумпе са П на А или П на Т.

Пумпа испоручује проток преко неповратног вентила (1) у хидраулични систем (П до А). Притисак у прикључку А делује преко пилотског вода (3) на управљачки калем (4). Истовремено, притисак у прикључку П пролази кроз отворе (5) и (7) на опругу оптерећену страну главног калема (6) и отвора (8) у пилот вентилу (2). Чим се достигне подешени притисак искључења у хидрауличном систему, клапна (8) се подиже на опругу (9). Течност под притиском сада тече преко отвора (5) и (7) у комору за опруге (11). Од

овде се течност враћа у резервоар или интерно преко контролног вода у вентилу типа ДА...30Б/... или екстерно преко контролног вода у вентилу типа ДА.30Б/..И... Због отвора(5) и (7), сада је присутан пад притиска на главном калему (6). Главни калем (6) се сада подиже са свог седишта и отвара везу од П до Т. Неповратни вентил (1) сада дозира везу од А до П. Покрет (8) је сада отворен притиском система преко пилота калем (4).

Преусмеравање протока пумпе са П на Т или П на А.

Површина пилот калема (4) је 17% већа од ефективне површине чахуре (8). Ефективна сила на калем (4) је, дакле, 17% већа од ефективне силе на калем (8). Када притисак у актуатору падне у односу на притисак прекида помоћу вентила који одговара диференцијалном притиску укључивања, опруга (9) гура куку (8) на њено седиште. Притисак се тада ствара на страни опруге главног калема (6). Заједно са опругом (10), ово затвара главни калем (6) и изолује везу од П до Т. Проток пумпе поново пролази кроз неповратни вентил (1) у хидраулични систем (П до А).

Смерни вентил (12) са соленоидом може, међутим, да промени подешени притисак прекида који је испод пилот вентила (2) или са П на Т или из П у А.

структура ДАВ20,30 ...30Б

Симболи ДАВ...30Б
