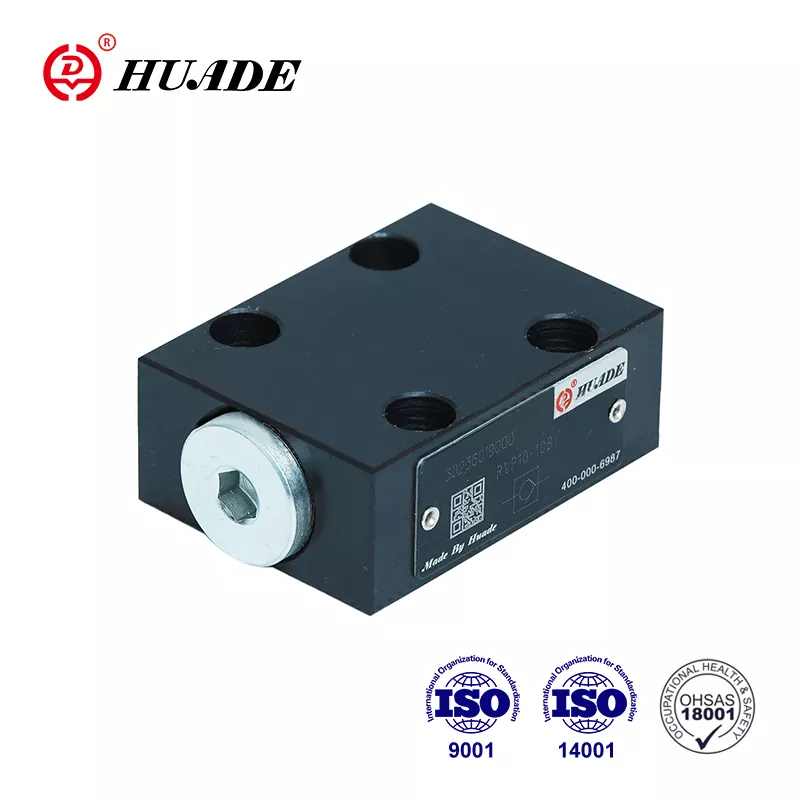

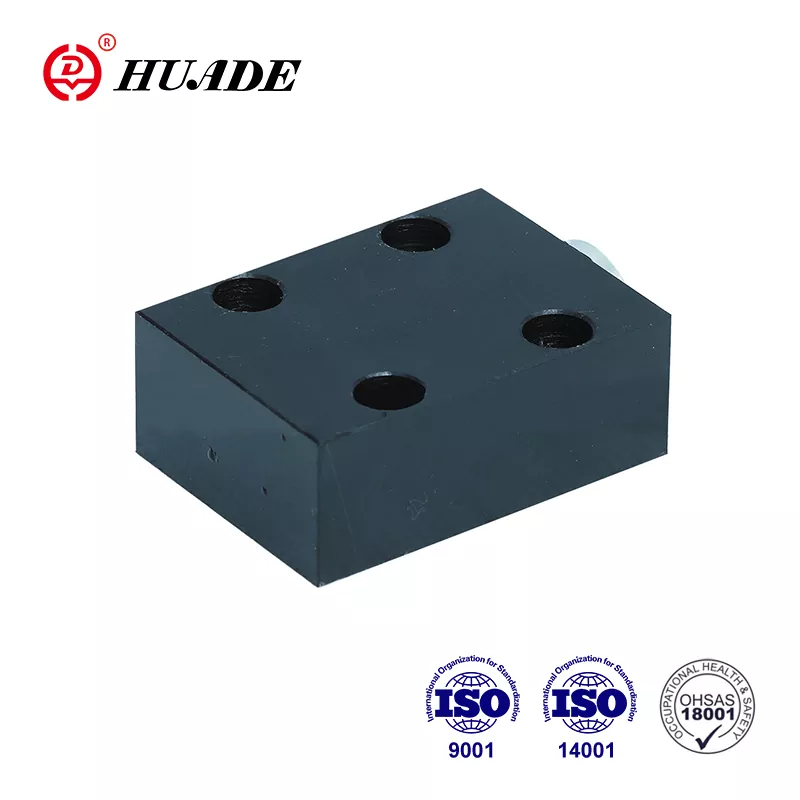

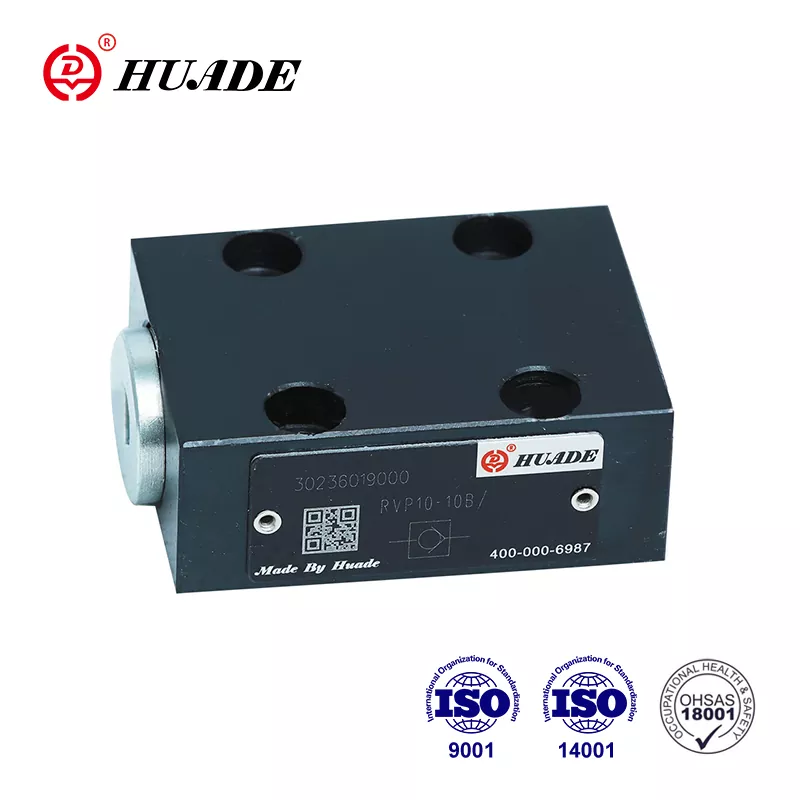

Неповратни вентил РВП 25

Сарадња са Рекротх-ом више од 7 година од 1979. године, Хуаде® неповратни вентил РВП 25 је компатибилан са Рекротх РВП 25 по разумној цени. Израђен је од издржљивог челика. Сви Хуаде® производи пролазе строго тестирање пре него што напусте фабрику како би се осигурао висок квалитет и гаранција од годину дана. У гарантном року, поправка је бесплатна. Хуадеова роба испуњава међународне стандарде, односно ИСО9001, ИСО14001 и ИСО45001. Хуаде® неповратни вентили се широко користе у инжењерингу и грађевинским машинама, металургији, алатним машинама, итд. Ово је стари национални бренд у Кини.

Параметар производа неповратног вентила РВП 25

Карактеристике производа и примена неповратног вентила РВП 25

Карактеристике:

▶ Прикључак подплоче

▶ Затварање без цурења у једном правцу

апликација:

Неповратни вентил РВП 25 се углавном користи на излазу пумпе као вентил против притиска и бајпас вентил.

Детаљи производње повратног вентила РВП 25

Неповратни вентил типа РВП 25 може се користити у разним индустријским окружењима високог притиска. Има задатак да, по могућности, затвори проток без цурења у једном правцу и да омогући слободан проток у супротном смеру. Структурни дијаграм је следећи. У основи се састоји од кућишта (1), отвора (2), компресионе опруге (3) и седишта опруге (4). Ход наглавка (2), који је вођен по свом спољашњем пречнику, ограничен је механичким граничником. Уграђена притисна опруга (3) подржава покрет затварања. Штавише, опруга за притисак (3) држи цев (2) у затвореном положају чак и када нема протока кроз вентил.

Симбол

Структурни дијаграм

①Кућиште  ②Поппет  ③Опруга  ④Опружно седиште

Обавештење о неповратном вентилу РВП 25

1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.

2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух.

3. Производи без подплоче приликом напуштања фабрике, ако су потребни, посебно наручите.

4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера.

5. Храпавост површине повезане са вентилом је потребна до 0,8.

6. Завршна обрада спојног комада је потребна на 0,01/100 мм.
