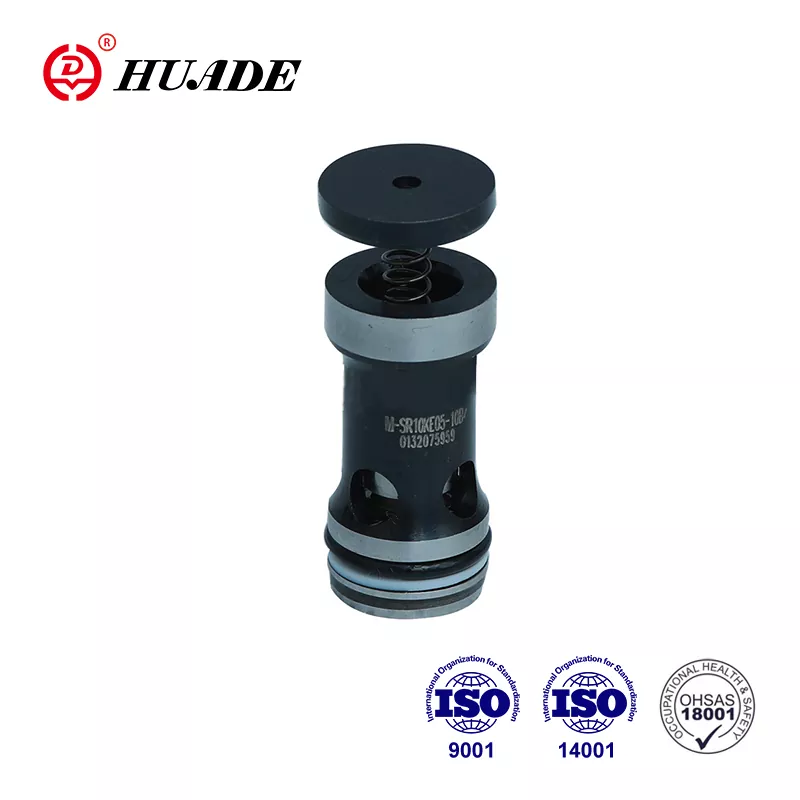

Основана кроз стратешко партнерство између кинеске и немачке владе 1979. године, компанија је уградила најсавременију технологију компаније Рекротх. Хуаде® кертриџ вентил М-СР је алтернатива Рекротх производима исте серије. То је исплативо. Сви производи пролазе строга тестирања пре изласка из фабрике и упаковани су у стандардну картонску амбалажу са водоотпорном амбалажом. У року од годину дана гаранције, поправка је бесплатна. Хуаде је достигао међународне стандарде, односно ИСО9001, ИСО14001 и ИСО45001. Хуаде® кертриџ вентил М-СР има поуздане перформансе и већ је популаран међу кинеским потрошачима. То је познати национални бренд у Кини.
|
Технички подаци (за апликације ван ових параметара, консултујте нас!) |
|
|
Макс. притисак (МПа) |
До 31.5 |
|
Притисак пуцања (МПа) |
Погледајте карактеристичне криве |
|
Макс. проток (Л/мин) |
Погледајте карактеристичне криве |
|
Оперативни флуид |
Минерално уље или фосфатни естар |
|
Распон температуре флуида под притиском (℃) |
-30～+80 |
|
Опсег вискозитета (мм2/с) |
2,8 до 500 |
|
Чистоћа течности |
Максимални дозвољени степен контаминације течности под притиском је до НАС 1638 цасс 9. Стога препоручујемо филтер са минималном стопом задржавања од β10≥75 |
Карактеристике:
▶ За уградњу у блокове разводника као уложак за неповратни вентил под правим углом
▶ Затварање без цурења у једном правцу
▶ 6 притисака отварања, опционо
апликација:
Углавном се користи на излазу пумпе као повратни притисак и бочни вентили.
4.Функције,секција,симболи кертриџ вентила М-СР
Кертриџ са неповратним вентилом типа М-СР има задатак да, по могућности, дозира проток у једном смеру и да омогући слободан проток у супротном смеру.

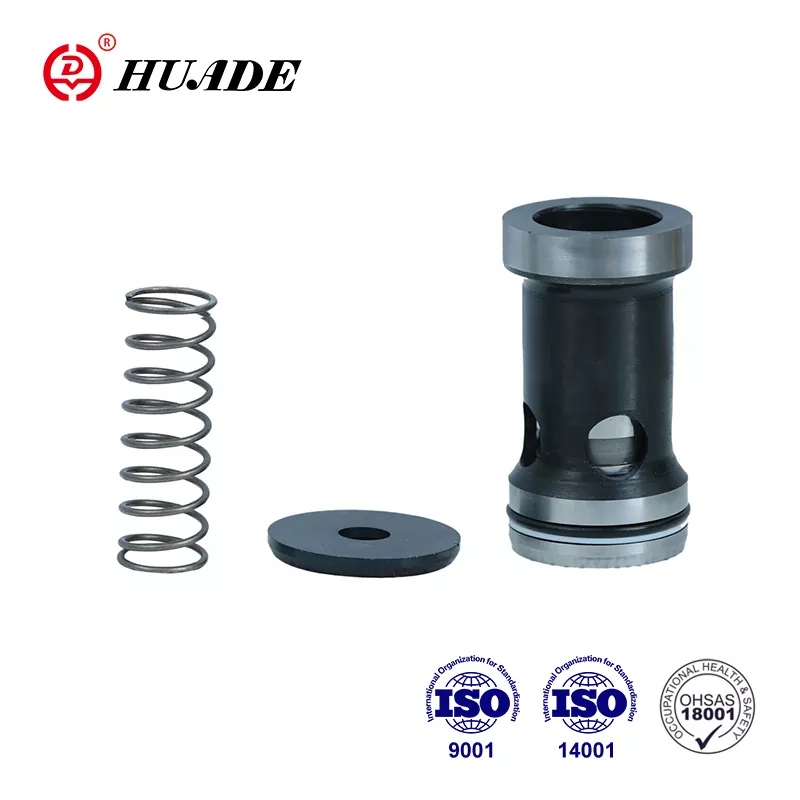

Вентил укључујући чахуру вентила (1), калем (2), седиште опруге (3) и опруге (4).
Симбол
Структурни дијаграм
1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.
2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух.
3. Производи без подплоче приликом напуштања фабрике, ако су потребни, посебно наручите.
4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера.
5. Храпавост површине повезане са вентилом је потребна до 0,8.
6. Завршна обрада спојног комада је потребна на 0,01/100 мм.
