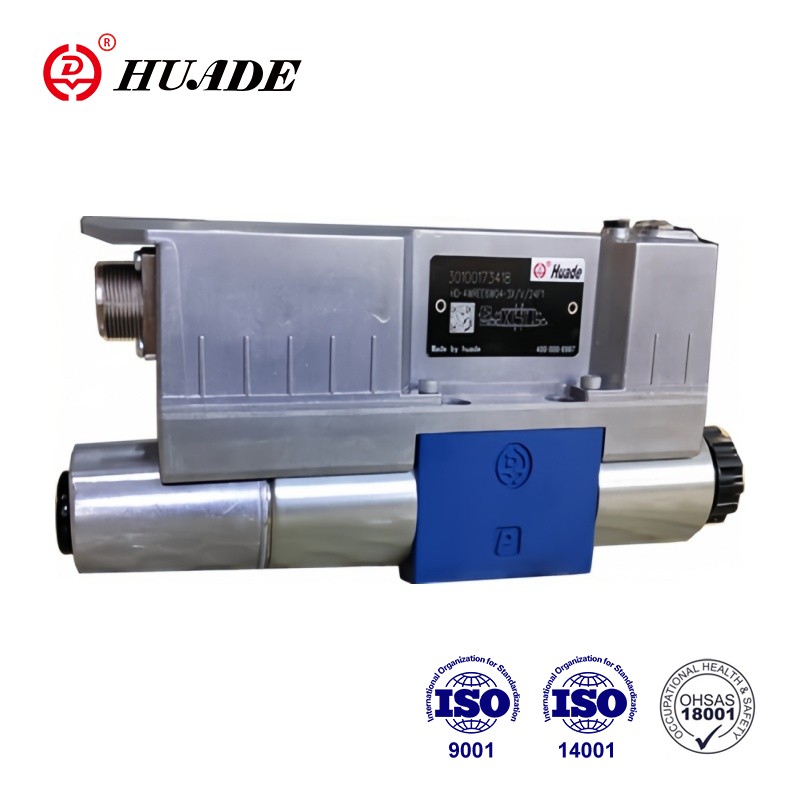

Вентил типа 4ВРЕЕ6-3Кс је пропорционални смерни вентил са директним управљањем са електричном повратном спрегом о положају и интегрисаном електроником (ОБЕ). Пропорционални вентили типа 4ВРЕЕ6-3Кс су прошли ЦЕ сертификат. Максимални радни притисак је до 350 бара. То је један од водећих производа компаније Хуаде Хидраулиц. Овај вентил 4ВРЕЕ6-3Кс има стабилне перформансе и релативно јефтину цену.
| генерал | ||
| Тежина | ▶ Вентил са два соленоида (кг) | 2.6 |
| ▶ Вентил са једним соленоидом (кг) | 2.1 | |
| Положај уградње | било који, пожељно хоризонталан | |
| Опсег температуре околине (℃) | -20 … +60 | |
| Опсег температуре складиштења са УВ заштитом (℃) | +5 … +40 | |
| Транспортна температура (℃) | –30 … +80 | |
| Максимално време складиштења (године) | 1 | |
| Његови тестови према ДИН ЕН 60068-2-6 | 10 ... 2000 Хз / максимално 10 г / 10 циклуса / 3 осе | |
| Испитивање буке према ДИН ЕН 60068-2-64 | 20 ... 2000 Хз / 10 г РМС / 30 г врх / 30 мин. / 3 оси | |
| Транспортни удар према ДИН ЕН 60068-2-27 | 15 г / 11 мс / 3 шока / 3 осе | |
| Шок према ДИН ЕН 60068-2-27 | 15 г / 11 мс / 1000 шокова / 3 осе | |
| Максимална релативна влажност (без кондензације) % | 95 | |
| Максимална температура површине соленоида (℃) | 150 (појединачна операција) | |
| МТТФд вредност према ЕН ИСО 13849 (године) | 150 | |
| Усклађеност | ▶ ЦЕ према ЕМЦ директиви 2014/30/ЕУ, тестирано према ЕН 61000-6-2 и ЕН 61000-6-3 ▶ РоХС директива 2015/65/ЕУ ▶ Уредба РЕАЦХ (ЕЦ) бр. 1907/2006 | |
| Еколошка компатибилност | ▶ Клима | Ревизија животне средине према ЕН 60068-2 |
| хидраулични | ||
| Максимални радни притисак | ▶ Отвор А, Б, П шипка | 350 |
| ▶ Отвор Т шипка | 210 | |
| Максимални проток (препоручени) (Л/мин) | 80 | |
| Називни проток (∆п = 10 бар) (Л/мин) | 4; 8; 16; 32 | |
| Хидраулична течност | види табелу на страни 15 | |
| Опсег температуре хидрауличног флуида (℃) | ▶ дозвољено | –20 … +70 |
| ▶ препоручено | –40 … +50 | |
| Опсег вискозитета (мм2/с) | ▶ дозвољено ℃ | 20 … 380 |
| ▶ препоручено | 30 … 46 | |
| Максимално дозвољени степен контаминације хидрауличног флуида, класа чистоће према ИСО 4406 (ц) | час 18.20.15 | |
| Хидраулична течност | Класификација | Одговарајући материјали за заптивање | Стандарди | |
| Минерална уља | ХЛ, ХЛП, ХЛПД, ХВЛП, ХВЛПД | НБР, ФКМ | ДИН 51524 | |
| Био-разградиво | ▶ Нерастворљиво у води | ХЕТГ | ФКМ | ИСО 15380 |
| ПЕСМА | ФКМ | |||
| ▶ Растворљиво у води | ХЕПГ | ФКМ | ИСО 15380 | |
| Отпоран на пламен | ▶ Без воде | ХФДУ (база гликола) | ФКМ | ИСО 12922 |
| ХФДУ (база естра) | ФКМ | |||
| ХФДР | ФКМ | |||
| ▶ Садржи воду | ХФЦ (Фуцхс: Хидротхерм 46М, Реносафе 500; Петрофер: Ултра Сафе 620; Хоугхтон: Сафе 620; Унион: Царбиде ХП5046) | НБР | ИСО 12922 | |
Карактеристике:
▶4/2 или 4/3-смерна верзија
▶За монтажу на подлогу
▶Шаблон преноса према ИСО 4401-03-02-0-05
▶Контрола правца и величине протока
▶Управљање помоћу пропорционалних соленоида са централним навојем
▶Контролни калем са опругом
▶Интегрисана контролна електроника (ОБЕ) са улазом напона или струје ("А1" и/или "Ф1")
Сет-уп
Вентил се у основи састоји од:
▷Кућиште (1) са прикључном површином
▷Контролни калем (2) са притисним опругама (3 и 4) и опружном плочом (5 и 6)
▷Соленоиди (7 и 8) са централним навојем
▷ Претворник положаја (9)
▷Интегрисана електроника (13)
▷ Електрично подешавање нулте тачке (12) доступно преко гуменог чепа
Функција:
▷Код искључених соленоида (7 и 8), централни положај контролног калема (2) помоћу притисних опруга (3 и 4) између опружних плоча (5 и 6).
▷ Директан рад контролног калема (2) управљањем пропорционалног соленоида, нпр. соленоид "б" (8)
-Померање контролног калема (2) улево пропорционално електричном улазном сигналу
-Ово отвара везу од П до А и Б до Т преко попречних пресека типа отвора са карактеристиком прогресивног протока
У стању без напона, контролни калем (2) се држи у механичком централном положају помоћу повратних опруга соленоида. Са симболом контролног калема "В", овај положај не одговара централном хидрауличном положају! Када је контролна петља електричног вентила затворена, контролни калем се поставља у хидраулични централни положај.
Вентил са 2 позиције калема (верзија "4ВРЕЕ...А...")
Функција ове верзије вентила у основи одговара вентилу са три положаја калема. 2 вентила за позиционирање на калем су, међутим, опремљени само соленоидом "а" (7). Уместо 2. пропорционалног соленоида, налази се утични вијак (10).
Елемент за компензацију притиска у ОБЕ "-967".
Да би се спречило стварање кондензата у кућишту интегрисане електронике (ОБЕ), може се користити заштитна мембрана електронике (11).
Препоручује се за употребу ван индустријских стандардних услова са високом влажношћу ваздуха и значајним цикличним променама температуре (нпр. на отвореном).
Симбол пропорционалног смерног вентила 4ВРЕЕ-3Кс
