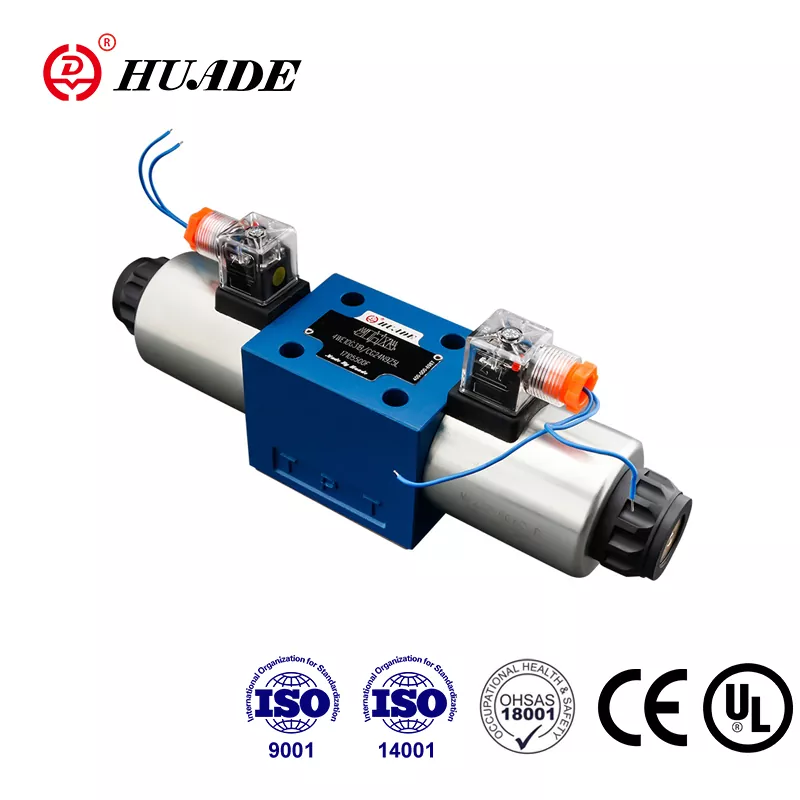

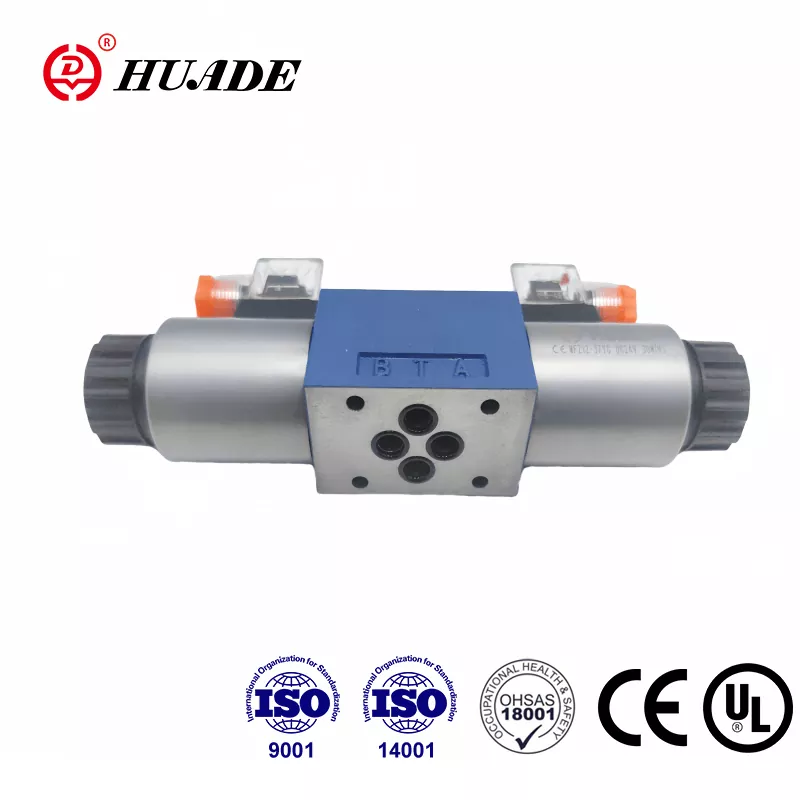

Сарадња са Рекротх-ом два пута од 1979. године, Хуаде Хидраулиц је постао водећи произвођач у кинеској хидрауличној индустрији. Хуаде® смерни вентил типа 4ВЕ 10 Д је замена за Рекротх производе. Серија електромагнетних вентила је прошла ЦЕ и УЛ сертификате. Ови вентили су конкурентни са добро познатим производима са добрим квалитетом и нижом ценом. Фабрика је прошла ИСО9001, ИСО14001 и ОХ САС18001. Хуаде® је изванредан бренд у кинеској хидрауличној индустрији. Хуаде® хидраулички усмерени вентили су укључени у многе националне пројекте трансформације техничке и одбрамбене опреме како би промовисали модернизацију одбрамбене опреме.
|
Радни притисак мак. |
Прикључци А.Б.П (МПа) |
до 31.5 |
|
Прикључци Т (МПа) |
16 |
|
|
Макс. проток (Л/мин) |
120 |
|
|
Попречни пресек (позиција пребацивања 0): |
Са симболом К приближно 6 % номиналне површине |
|
|
Течност под притиском |
Минерална уља (за НБР заптивање) или фосфатни естар (за ФПМ заптивање) |
|
|
Опсег температуре флуида под притиском (℃) |
-30～+80 |
|
|
Опсег вискозитета (мм2/с) |
2.8~500 |
|
|
Тежина (кг) |
Вентил са 1 соленоидом |
5.1 (ДЦ), 4.3 (АЦ) |
|
Вентил са 2 соленоида |
6,7 (ДЦ), 5,1 (АЦ) |
|
Карактеристике:
▶ Смерни вентил са директним соленоидом као стандардна верзија
▶ Мокри пин ДЦ или АЦ соленоиди са уклоњивим намотајима
▶ Савршен обрис
▶ Намотаји се могу заменити без отварања непропусне коморе
▶ Избор централних или појединачних електричних прикључака
▶ Опциона ручна вожња
▶ Дуг животни век
▶ Шема преноса на Дин 24 340 облик А, ИСО 4401 и ЦЕТОП - РП 121Х
Усмеривачи 4ВЕ 10 у основи се састоје од кућишта (1), једног или два соленоида (2), контролног калема (3) и једне или две повратне опруге (4). У мировању се контролни калем (3) држи у свом централном или почетном положају помоћу повратних опруга (4) (осим код импулсних калемова). Контролни калем (3) покреће се мокрим соленоидима (2). Сила соленоида (2) делује на контролни калем (3) и помера га из мировања у жељени крајњи положај. Ово омогућава слободан проток од П до А и Б до Т или П до Б и А до Т.
Приликом искључивања електромагнета (2) регулациони калем (3) се враћа у почетни положај помоћу повратне опруге (4).
Опциони ручни прекидач (5) омогућава померање контролног калема (3) без напона соленоида.
Структурни дијаграм серије ВЕ 10 30Б
1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.
2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух.
3. Производи без подплоче при изласку из фабрике.
4. Вијци за причвршћивање вентила морају бити одабрани и коришћени према књизи узорака.
5. Храпавост површине повезане са вентилом је потребна до 0,8.
6. Завршна обрада спојног комада је потребна на 0,01/100 мм.
