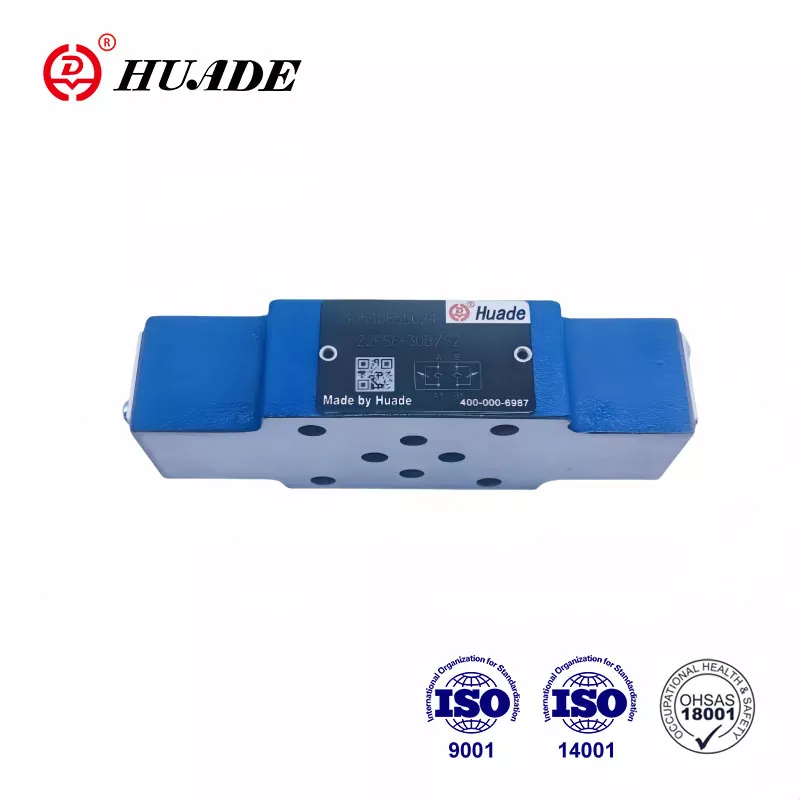

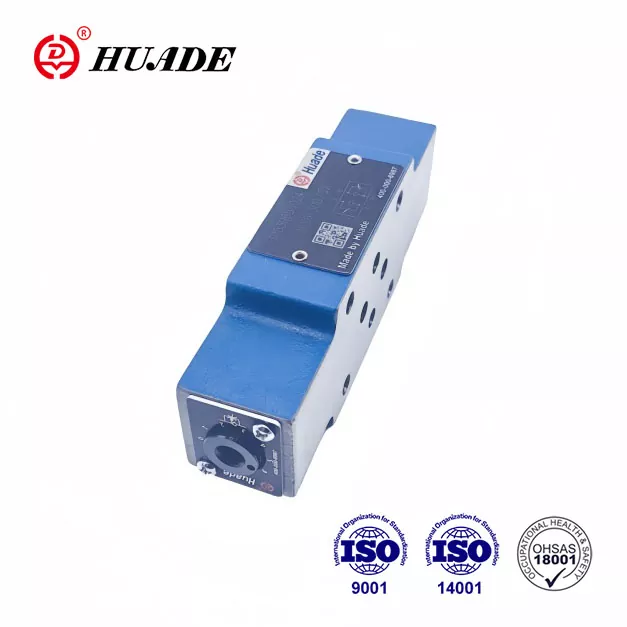

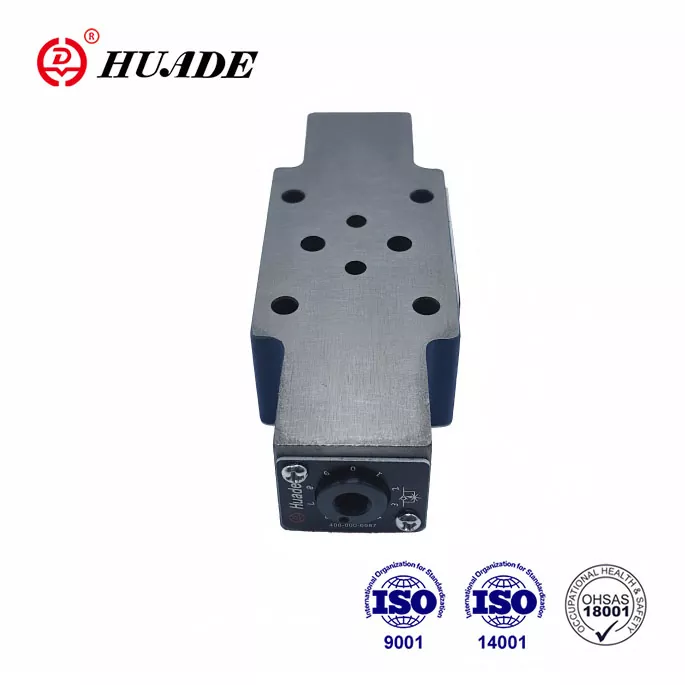

Вентили типа З 2 ФС 6 су двоструки пригушни/неповратни вентили у дизајну сендвич плоче. Овај вентил је погодан за вертикално слагање и користи се за контролу улазног или излазног мерача. Као резултат две дугорочне сарадње са Рекротх-ом, овај пригушивач З2ФС 6 одговара Рекротх-у у перформансама и може заменити Рекротх® З2ФС6 3КСБ серију. То је приступачна алтернатива за Рекротх.
|
Технички подаци (за апликације ван ових параметара, консултујте нас!) |
|||
|
Величина |
6 |
16 |
22 |
|
Максимални проток (Л/мин) |
80 |
250 |
350 |
|
Максимални радни притисак (МПа) |
31.5 |
35 |
|
|
Течност под притиском |
Минерално уље (за НБР заптивање), или фосфатни естар (за ФПМ заптивање) |
||
|
Опсег вискозитета (мм²/с) |
10 до 800 |
||
|
Опсег температуре течности (℃) |
-30 до+80 |
||
Карактеристике:
▶ Дизајн сендвич плоче
▶ Шема прикључка према ДИН 24 340, од А, ИСО 4401 и ЦЕТОП - РП 121Х
▶ Ограничавање главног или пилот протока са два сервисна прикључка
▶ Контрола улаза или излаза мерача.
апликација:
Неповратни вентили за гас З2ФС 6 се користе за ограничавање главног или пилотског протока уља на једном или два сервисна прикључка.
Два симетрично распоређена пригушна/неповратна вентила ограничавају проток (помоћу подесивих калемова за гас) у једном смеру и дозвољавају слободан повратни ток у другом смеру.
Ограничавање главног протока
Двоструки пригушни/неповратни вентил је постављен између смерног вентила и подплоче за промену брзине актуатора (ограничавање главног протока).
Пилот ограничење протока
У случају управљачких вентила за управљање, двоструки пригушни/повратни вентил се може користити као подешавање пригушнице пилота (ограничавање пилотског протока). У овом случају се поставља између главног вентила и пилот вентила.
Структура двоструког пригушног/повратног вентила, тип З2ФС6 30Б
Принцип хидрауличних система
