Овај свеобухватни водич објашњава технологију хидрауличке пропорционалне контроле једноставним речима, покривајући све од основних принципа рада до напредних апликација серво управљања.
Шта је хидраулички пропорционални вентил?

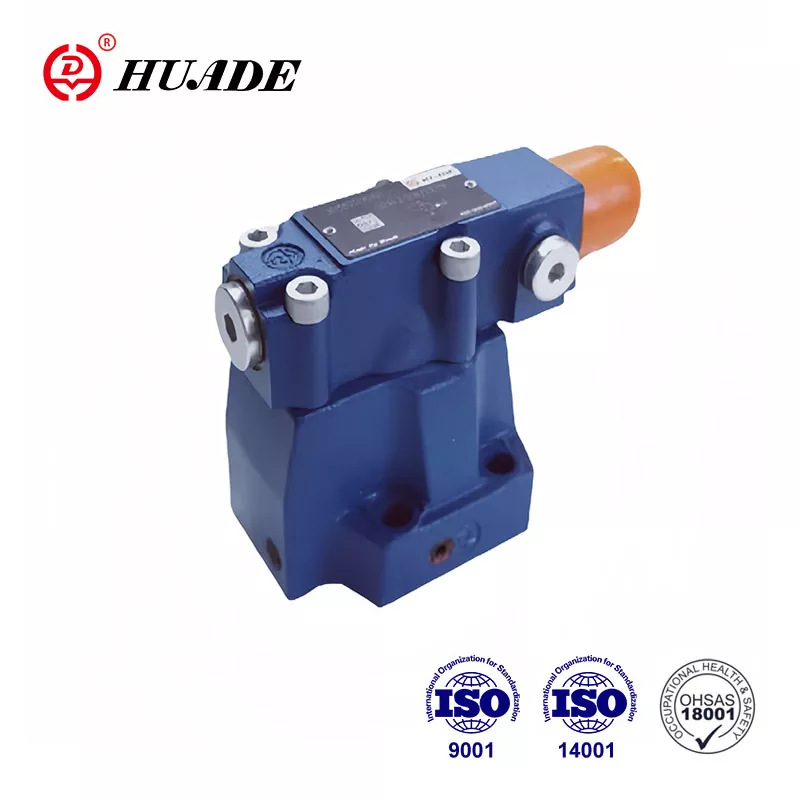

Хидраулички пропорционални вентил је електрохидраулички уређај који претвара електричне улазне сигнале у пропорционалне хидрауличне излазе. За разлику од једноставних електромагнетних вентила за укључивање/искључивање, пропорционални вентили пружају континуирану, варијабилну контролу протока течности, притиска и правца. За свеобухватан преглед, погледајтешта је пропорционални вентил.
Кључне карактеристике:
- Конвертује аналогне електричне сигнале (0-10В, 4-20мА) у прецизну хидрауличку контролу
- Пажљиво ускладите спецификације вентила са захтевима апликације
- Омогућава глатке, постепене покрете машине
- Беспрекорно се интегрише са ПЛЦ контролним системима и мрежама аутоматизације
Замислите то као прекидач за пригушивање за хидрауличну снагу—дајући вам прецизну контролу уместо само „пуна снага“ или „искључено“.
Како раде хидраулични пропорционални вентили:Контролни процес
Основни принцип рада
Регулатор вентила шаље аналогни електрични сигнал (обично 0-10В ДЦ или 4-20мА струјна петља) пропорционалном електромагнетском актуатору.
Пропорционални соленоид претвара електричну струју у магнетну силу. Већа струја = јаче магнетно поље = већа сила актуатора.
Магнетна сила помера калем вентила против отпора опруге. Положај калема директно одговара јачини улазног сигнала.
Кретање калема мења отвор хидрауличког отвора, контролишући проток, притисак или путање усмереног протока.
ЛВДТ сензори положаја или трансдуктори притиска пружају повратну информацију у реалном времену на појачало вентила за прецизну серво контролу.
Напредне технологије управљања
Модулација ширине импулса (ПВМ):Смањује потрошњу енергије и стварање топлоте уз одржавање прецизне контроле силе.
Дитхер фреквенција:Мале осцилације (обично 100-300 Хз) превазилазе статичко трење и побољшавају резолуцију вентила на ±0,1% пуне скале.
Ојачавање сигнала:Постепене промене уноса спречавају хидраулички удар и обезбеђују глатко убрзање/успоравање актуатора.
Техничке спецификације и параметри перформанси
Критичне метрике учинка
| Параметар | Типични домет | Високе перформансе |
|---|---|---|
| Капацитет протока | 10-500 Л/мин | Стандардни вентил |
| Радни притисак | 210-350 бара | До 700 бара |
| Време одговора | <10 мс | 15-50 мс |
| Линеарност | ±3-5% | ±1% |
| Хистереза | 2-5% | 0,1-1% |
| Резолуција | 0,5-1% | 0,1% |
| Фреквенцијски одзив | 10-50 Хз | 100+ Хз |
Компатибилност сигнала
Контрола напона:±10В, 0-10В ДЦ
Тренутна контрола:4-20мА, 0-20мА
Дигитални протоколи:ЦАНопен, ЕтхерЦАТ, ИО-Линк, Профинет
Врсте повратних информација:ЛВДТ, потенциометар, претварач притиска
Врсте пропорционалних контролних вентила
1. Пропорционални вентили за контролу протока
Функција:Регулишите запремински проток за контролу брзине
Пријаве:ЦНЦ алатне машине, роботски актуатори, транспортни системи
Опсег протока:5-500 Л/мин са ±2% тачности
2. Пропорционални вентили за смањење/смањење притиска
Функција:Одржавајте константан притисак или ограничите максимални притисак система
Пријаве:Ињекционо ливење, испитивање материјала, системи стезања
Опсег притиска:5-350 бара са тачношћу регулације ±1%.
3. Пропорционални регулациони вентили
Функција:Контролишите смер и брзину протока истовремено
Конфигурације:4/3-смерни, 4/2-смерни са пропорционалном контролом протока
Пријаве:Мобилна хидраулика, индустријска аутоматизација, серво позиционирање
4. Двостепени серво-пропорционални вентили
Функција:Апликације високог протока са прецизношћу на серво нивоу
Пилот фаза:Мали серво вентил контролише калем главне фазе
Пријаве:Ваљаонице челика, велике пресе, бродски управљачки системи
Пропорционални наспрам серво насупрот стандардним вентилима: техничко поређење
| Спецификација | Стандардни вентил | Пропорционални вентил | Серво вентил |
|---|---|---|---|
| Контролна резолуција | Он/Офф Онли | 0,1-1% | 0,01-0,1% |
| Фреквенцијски одзив | Н/А | 10-50 Хз | 100-500 Хз |
| Пад притиска | 5-20 бара | 5-15 бара | 3-10 бара |
| Толеранција контаминације | ИСО 20/18/15 | ИСО 19/16/13 | ИСО 16/14/11 |
| Фактор трошкова | Ојачавање сигнала: | 3-5к | 8-15к |
| Интервал одржавања | 2000 сати | 3000-5000 сати | 1000-2000 часова |
Напредне апликације и случајеви употребе у индустрији
Аутоматизација производње
- бризгање:Контрола притиска унутар ±0,5% за конзистентан квалитет делова
- Обликовање метала:Контрола силе до 5000 тона са пропорционалном регулацијом притиска
- Монтажне линије:Усклађивање брзине између више актуатора унутар ±1%
Мобилна опрема
- Контрола багера:Време одзива између џојстика и вентила <100мс за удобност руковаоца
- Рад крана:Контрола притиска осетљива на оптерећење за енергетску ефикасност
- Пољопривредне машине:Контрола пумпе променљивог запремине за ПТО апликације
Ваздухопловство и одбрана
- Профинет/Профибус:Контрола платформе за кретање са прецизношћу позиционирања од ±0,1 мм
- Системи авиона:Активирање стајног трапа и контролне површине лета
- Опрема за тестирање:Испитивање замора са прецизном контролом силе и фреквенције
Интеграција система управљања и умрежавање
ПЛЦ интеграција
Већина пропорционалних вентила се повезује са програмабилним логичким контролерима преко:
- Аналогни И/О:4-20мА струјне петље или ±10В напонски сигнали
- Појачала вентила:Претворите ПЛЦ излазе у исправне сигнале погона вентила
- Електроника на возилу (ОБЕ):Интегрисана контролна електроника поједностављује ожичење
Индустријски комуникациони протоколи
- ЕтхерЦАТ:Етернет у реалном времену за серво апликације велике брзине
- ЦАНопен:Дистрибуирано управљање у мобилној и индустријској опреми
- ИО линк:Комуникација од тачке до тачке за паметну интеграцију сензора
- Профинет/Профибус:Paso 2: realice la configuración inicial
Алгоритми управљања затвореном петљом
- ПИД контрола:Пропорционално-интегрално-дериватно управљање повратном спрегом
- Феед-Форвард:Антиципаторна контрола за побољшани динамички одговор
- Адаптивна контрола:Параметри за самоподешавање за различите услове оптерећења
Решавање проблема и дијагностичке процедуре
Индустријски комуникациони протоколи
Лепљење калема (80% кварова)
Узрок:Контаминирана хидраулична течност или накупљање лака
Решење:Исперите систем, замените филтере, одржавајте чистоћу по ИСО 19/16/13
Превенција:500-часовна замена филтера, анализа течности
Одступање сигнала/губитак линеарности
Узрок:Температурни ефекти, старење компоненти, електричне сметње
Решење:Рекалибрација, ЕМИ заштита, температурна компензација
Процедура тестирања:Провера линеарности у 5 тачака са калибрисаним инструментима
Споро време одзива
Узрок:Унутрашње цурење, недовољан притисак напајања, проблеми са струјом
Решење:Замена заптивки, оптимизација притиска, подешавање појачала
Мерење:Тест одзива на корак са праћењем осцилоскопа
Стратегије предиктивног одржавања
- Анализа вибрација:Откријте механичко хабање компоненти вентила
- Анализа уља:Пратите нивое контаминације и осиромашење адитива
- Гэта самы просты тып. Электрамагнітная шпулька непасрэдна рухае дэталі клапана. Яны хуткія (рэагуюць на працягу 15-30 мілісекунд), але лепш за ўсё працуюць з меншымі трубамі і меншым ціскам.Идентификујте проблеме са електричним повезивањем
- Тренд учинка:Пратите време одзива и деградацију тачности
Критеријуми за избор и смернице за одређивање величине
Оптимизација ефикасности:
Израчунајте потребан проток:
- К = Брзина протока (Л/мин)
- А = Површина актуатора (цм²)
- В = Жељена брзина (м/мин)
- η = ефикасност система (0,85-0,95)
Вентил величине за 120-150% израчунатог протока за оптималну контролу.
Оцене притиска
- Системски притисак:Оцена вентила ≥ 1,5 × максимални притисак система
- Пад притиска:Одржавајте 10-15 бара преко вентила за добру контролу
- Повратни притисак:Мали серво вентил контролише калем главне фазе
Енвиронментал Цонсидератионс
- Температурни опсег:Стандардно (-20°Ц до +80°Ц), доступне опције високе температуре
- Отпорност на вибрације:Усклађеност са ИЕЦ 60068-2-6 за мобилне апликације
- ИП заштита:ИП65/ИП67 оцене за тешка окружења
- Заштита од експлозије:АТЕКС/ИЕЦЕк сертификат за опасна подручја
Будући трендови у технологији пропорционалних вентила
Аутоматизација производње
- ИоТ повезивање:Бежично праћење и аналитика заснована на облаку
- Машинско учење:Предиктивни алгоритми за оптималне перформансе
- Дигитални близанац:Виртуелни модели вентила за симулацију система
- Блоцкцхаин:Сигурна евиденција одржавања и аутентификација делова
Напредни материјали и дизајн
- адитивна производња:Комплексне унутрашње геометрије за побољшане карактеристике протока
- Паметни материјали:Легуре са меморијом облика за адаптивну контролу
- нанотехнологија:Напредни премази за побољшану отпорност на хабање
- Био-инспирисан дизајн:Оптимизација динамике флуида из природе
Фокус на одрживост
- Опоравак енергије:Регенеративна кола са пропорционалном контролом
- Биоразградиве течности:Компатибилност са еколошки прихватљивом хидрауликом
- Процена животног циклуса:Дизајн за рециклажу и смањен утицај на животну средину
- Оптимизација ефикасности:Контрола вођена вештачком интелигенцијом за минималну потрошњу енергије
Анализа трошкова и користи и разматрања повраћаја улагања
Почетне инвестиције у односу на оперативне уштеде
Типична калкулација поврата:
Премија пропорционалног вентила: 2.000-5.000 долара
Уштеда енергије: 15-30% потрошње хидрауличке енергије
Смањено одржавање: 25% мање позива сервису
Побољшана продуктивност: смањење времена циклуса за 10-15%.
Просечан повраћај улагања: 12-24 месеца у апликацијама са високим степеном искоришћења
Фактори укупних трошкова власништва
- Ба нақша гирифтани эҳтиёҷоти оянда ва ҳамгироии технологияСистеми са варијабилним и фиксним протоком
- Трошкови одржавања:Планирано у односу на стратегије реактивног одржавања
- Смањење времена застоја:Могућности предиктивног одржавања
- Квалитет производа:Побољшана конзистенција смањује стопу отпада
Закључак
Хидраулички пропорционални вентили представљају критичну технологију која повезује традиционалну хидрауличку снагу са модерним електронским системима управљања. Њихова способност да обезбеде прецизну, континуирану контролу чини их неопходним за апликације које захтевају тачност, ефикасност и несметан рад.
Кључне ствари за имплементацију:
- Пажљиво ускладите спецификације вентила са захтевима апликације
- Инвестирајте у правилан дизајн система и чистоћу течности
- План за интеграцију са постојећим управљачким архитектурама
- Узмите у обзир дугорочне захтеве за одржавање и подршку
Како се производња креће ка већој аутоматизацији и прецизности, технологија пропорционалних вентила наставља да се развија уз паметнију дијагностику, бољу повезаност и побољшане могућности перформанси.
Било да се надограђује постојећа опрема или дизајнирају нови системи, разумевање технологије пропорционалних вентила помаже у оптимизацији перформанси хидрауличког система док се припрема за будуће захтеве интеграције Индустрије 4.0.
Спремни за имплементацију технологије пропорционалних вентила у своје хидрауличке системе? Размислите о консултацији са искусним инжењерима за аутоматизацију како бисте осигурали оптималан избор и интеграцију за ваше специфичне апликације.
