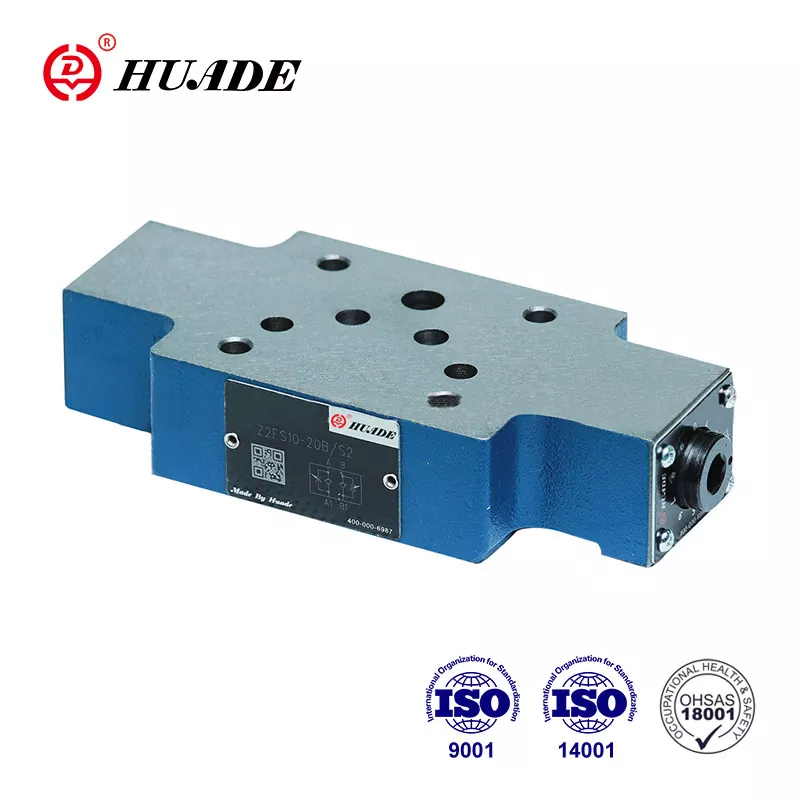

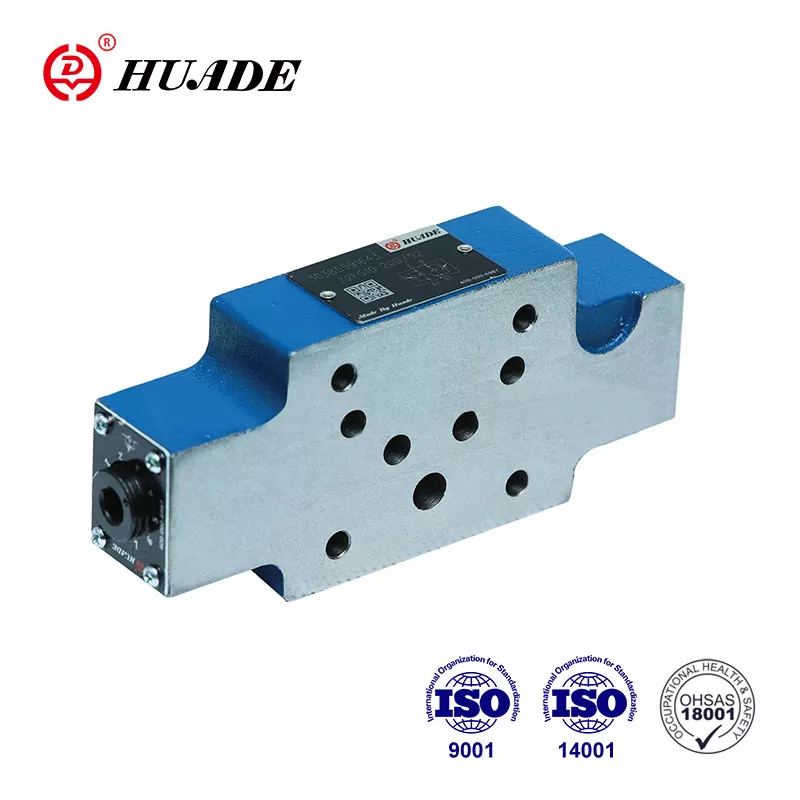

Двоструки пригушни/неповратни вентили З 2 ФС10...20Б/... су у дизајну сендвич плоче. Могу се саставити вертикално. Увођењем најсавременије технологије компаније Рекротх, Хуаде® З2ФС 10 може достићи исти ниво као Рекротх производи у погледу перформанси, квалитета и компатибилности. Хуаде® пригушни вентили су освојили широко признање на тржишту и поверење корисника.
|
Величина |
10 |
|
Максимални проток (Л/мин) |
160 |
|
Максимални радни притисак (МПа) |
31.5 |
|
Течност под притиском |
Минерално уље (за НБР заптивање), или фосфатни естар (за ФПМ заптивање) |
|
Опсег вискозитета (мм²/с) |
10 до 800 |
|
Опсег температуре течности (℃) |
-30 до+80 |
Карактеристике:
▶ Дизајн сендвич плоче
▶ Шема прикључка према ДИН 24 340, од А, ИСО 4401 и ЦЕТОП - РП 121Х
▶ Ограничење главног или пилот протока два сервисна прикључка
▶ Контрола улаза или излаза мерача.
апликација:
Повратни вентили са двоструким гасом З2ФС 10 се користе за ограничавање главног или пилотског протока уља на једном или два сервисна прикључка. Два симетрично распоређена пригушна/неповратна вентила ограничавају проток (помоћу подесивих калемова за гас) у једном смеру и омогућавају слободан повратни ток у другом правац.
Вентили тип З 2 ФС10...20Б/... су двоструки пригушни/неповратни вентили у дизајну сендвич плоче.
Ограничавање главног протока
Двоструки пригушни/повратни вентил је постављен између смерног вентила и подплоче за промену брзине актуатора (ограничавање главног протока).
Пилот ограничење протока
У случају управљачких вентила за управљање, двоструки пригушни/повратни вентил се може користити као подешавање пригушнице пилота (ограничавање пилотског протока). У овом случају се поставља између главног вентила и пилот вентила.
Структура двоструког пригушног/повратног вентила, тип З 2 ФС10...20Б
Принцип хидрауличних система З 2 ФС10...20Б
