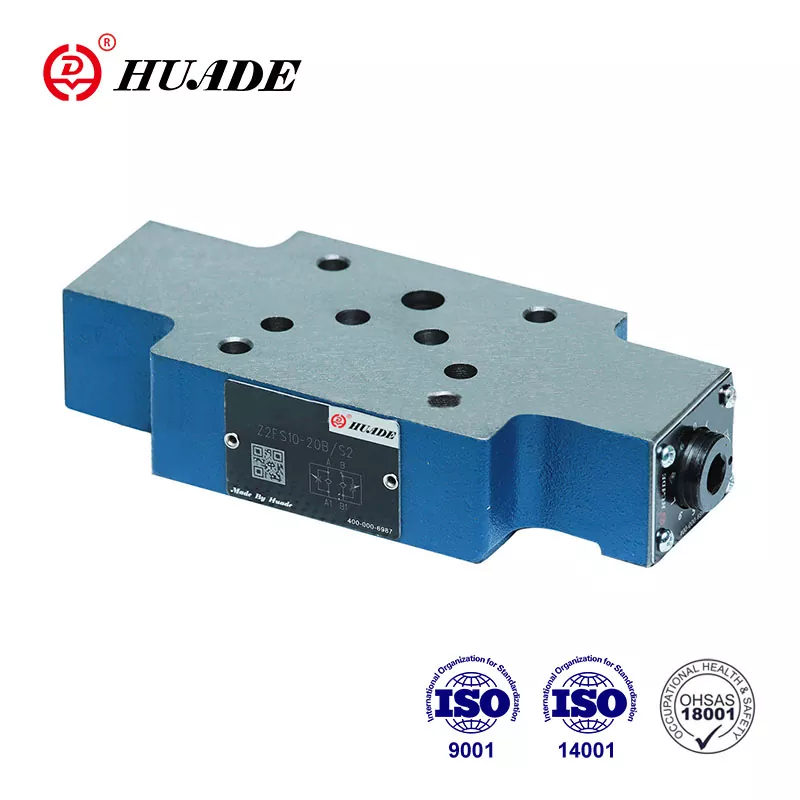

Неповратни вентил за гас З2ФС 10-5

Двоструки пригушни/неповратни вентил тип З2ФС 10...-30Б/...је у дизајну сендвич плоче.  Овај вентил протока се користи за контролу улаза или излаза мерача. Може да замени серију З2ФС 10-5-3Кс коју нуди Рекротх због две дугогодишње сарадње са Рекротх-ом. Паковање производа вентила за гас З2ФС 10-5 се такође може прилагодити, као што је пластична водоотпорна амбалажа, стандардна картонска амбалажа или паковање од шперплоче.

Параметар производа неповратног вентила за гас З2ФС 10-5

Карактеристике производа и примена неповратног вентила за гас З2ФС 10-5

Карактеристике:

▶ Вентил за сендвич плочу

▶ Шема прикључка према ДИН 24 340 од А, ИСО 4401 и ЦЕТОП - РП 121 Х

▶ За ограничавање протока главног или пилот флуида на 2 сервисна прикључка

▶ 3 елемента за подешавање

. Окретно дугме које се може закључати са скалом

. Вретено са унутрашњим шестоуглом и скалом

. Окретно дугме са скалом

▶ За контролу улаза или излаза мерача

апликација:

Двоструки пригушни вентил З2ФС 10-5 се користи за ограничавање главног или пилот протока једног или два сервисна прикључка. Два симетрично распоређена пригушна/неповратна вентила ограничавају проток у једном правцу и омогућавају слободан проток у супротном смеру.

Одељак и симбол вентила за контролу гаса З 2 ФС 10-5

За контролну течност у мерачу пролази од прикључка А1 до прикључка А2 преко пригушне тачке (1), која је направљена до седишта вентила (2) и калема за пригушивање (3.1). Калем за пригушивање (3.1) је аксијално подесив преко вретена (4), чиме се омогућава подешавање тачке пригушивања (1). Истовремено течност у прикључку А1 стиже на страну калема (6) преко отвора (5). притисак присутан поред силе опруге држи калем за гас (3.1) у његовом положају за пригушивање. Проток који тече назад из сервисног прикључка Б2 помера калем за гас (3.2) према опруги (7) узрокујући да вентил делује као неповратни вентил и омогућава слободан проток. У зависности од начина на који је вентил инсталиран, ефекат пригушивања се може организовати као мерач-ин или метер-оут контрола.

Ограничавање главног тока течности

Да би се променила брзина актуатора (главни проток флуида), двоструки пригушни/повратни вентил је инсталиран између смерног вентила и под-плоче.

Ограничавање протока пилот течности

У управљачким вентилима за управљање смером, двоструки/повратни вентил за гас је инсталиран као подешавање пригушнице пилота (проток пилот течности). Поставља се између главног вентила и пилот вентила.

Структура двоструког пригушног/повратног вентила, тип З 2 ФС 10-5- 30Б

Симбол З 2 ФС 10 - 30Б
