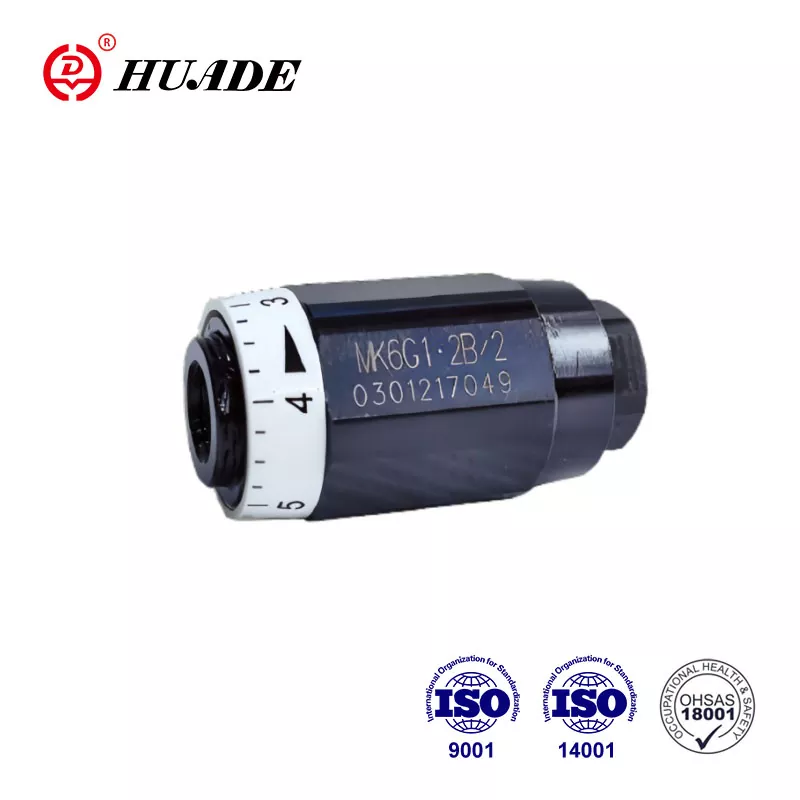

Тип вентила Мк је неповратни вентил пригушне заклопке зависан од притиска и вискозитета. Овај вентил који производи Хуаде Хидраулиц је најчешће коришћени проточни вентил. Хуаде® хидраулични проточни вентили привукли су многе потрошаче. Хуаде је добро позната робна марка у Кини. Фабрика има више од 750 машина увезених из целог света ради стриктне контроле квалитета производа. Паковање производа МК неповратних вентила за гас може се прилагодити, као што је коришћење стандардних картона, вакуумског паковања или кутија од шперплоче.
|
Технички подаци (за апликације ван ових параметара, консултујте нас!) |
|||||||
|
Величина |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Максимални проток (Л/мин) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Притисак (МПа) |
до 31.5 |
||||||
|
Притисак пуцања (МПа) |
0,05 (Тип МК) |
||||||
|
Течност под притиском |
Минерално уље или фосфатни естар |
||||||
|
Опсег вискозитета (мм²/с) |
10 до 800 |
||||||
|
Опсег температуре флуида под притиском (℃) |
-30 до+80 |
||||||
Карактеристике:
▶ Погодно за директну ин-лине монтажу
▶ Зависно од притиска и вискозитета
апликација:
Овај вентил је цевасти неповратни вентил за гас директно инсталиран на цевоводу. Пригушни отвор вентила има аксијалну троугласту структуру жлеба и има 7 спецификација и два прикључна навоја. Главна функција вентила за гас МК је контрола брзине покретача.
Са протоком који пролази кроз вентил у смеру пригушивања, опруга и течност притискају клип на његово седиште, чиме блокирају проток. Течност тече преко бочног бушења до тачке пригушивања, која се формира између кућишта (2) и подесиве чауре (1). У супротном смеру, притисак флуида делује на чело чахуре, подижући је са свог седишта и омогућавајући флуиду да слободно тече, без пригушивања, кроз вентил. У исто време, део течности који тече кроз прстенасти зазор производи жељени ефекат самочишћења.
Структура неповратног вентила типа МК
Симболи повратног вентила за гас типа МК
