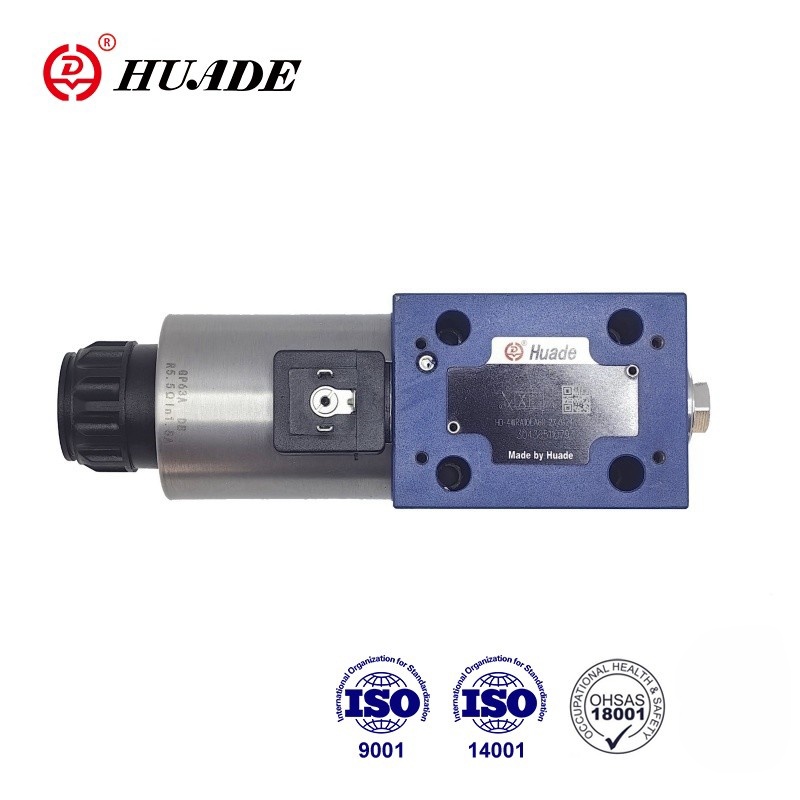

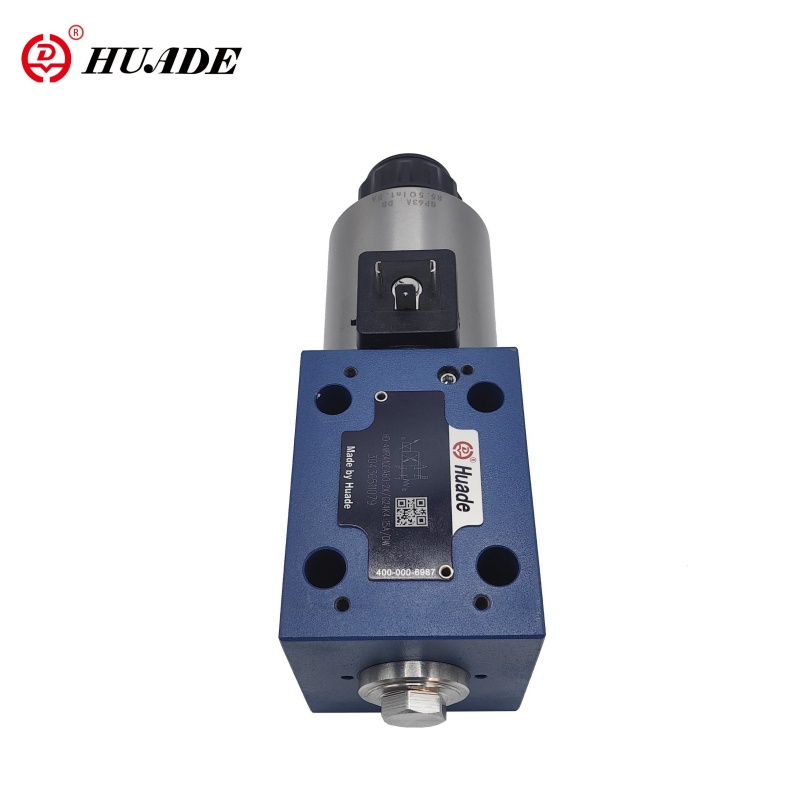

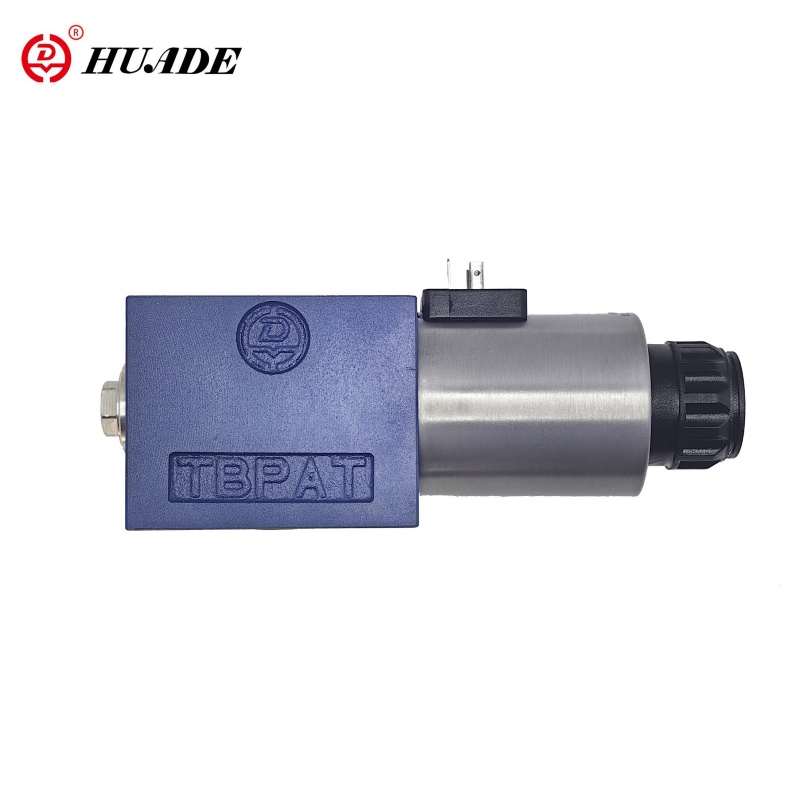

4/2- и 4/3-краки пропорционални смерни вентили су дизајнирани као компоненте директног управљања за монтажу на подлогу. Покрећу се помоћу пропорционалних соленоида са централним навојем и калемом који се може уклонити. Соленоидима управља или екстерна управљачка електроника (тип ВРА) или интегрисана управљачка електроника (тип ВРАЕ). Перформансе 4ВРА 10 ЕА60-2Кс могу се поредити са Рекротх-ом захваљујући две дугорочне сарадње.
| Хидраулични | |||
| Тип вентила | ХД-ВРА | ХД-ВРАЕ | |
| Радни притисак (МПа) | Порт А,П,Б | 31.5 | 31.5 |
| Луке Т | 21 | 21 | |
| Називни проток кв ном при △ П=1МПа | НС6 (Л/мин) | 7, 15 и 26 | |
| НС10 (Л/мин) | 30 и 60 | ||
| Степен контаминације (μ м) | ≤20 | ||
| Хистереза(%) | ≤5 | ||
| Грешка преокрета (%) | ≤1 | ||
| Осетљивост одговора (%) | ≤0,5 | ||
| Течност под притиском | Минерално уље или фосфатни естар | ||
| Опсег вискозитета | 20~380 | ||
| Опсег температуре околине (℃) | -20 до +80 | -20 до +50 | |
| Тежина (кг) | НС6 | 2 | 2.2 |
| НС10 | 6.6 | 6.8 | |
| Елецтрицал | |||
| Електрични, соленоид | |||
| Тип вентила | ХД-ВРА | ХД-ВРАЕ | |
| Тип напона | ДЦ | ||
| Контролисан напон (В) | ±10 | ||
| Макс. струја по соленоиду (А) | 2.5 | ||
| Отпор соленоида (Ω) | Хладна вредност на 20 ℃ | 2 | |
| Макс. топла вредност | 3 | ||
| Дути | 100% | ||
| Температура завојнице (℃) | до +150 | ||
| Заштита вентила према ДИН40050 | ИП65 | ||
| Електрична, управљачка електроника | |||
| управљачка електроника | ХД-ВТ-ВСПА2-1-1Кс/ | интегрисан у вентил | |
| Напон напајања | Називни напон ВДЦ | 24 | |
| Доња гранична вредност В | 21/22 | 19 | |
| Горња гранична вредност В | 35 | ||
| Потрошња снаге појачала | И мак А | 1.8 | |
| Макс. струја импулса снаге А | 3 | ||
Карактеристике:
▶ За монтажу на подлогу
▶Пропорционални вентил са директним активирањем за контролу правца и запремине протока
▶ Контролни калем са опругом
▶ Интегрисана контролна електроника, интерфејс А1 или Ф1 за тип 4ВРАЕ
▶ Активирање помоћу пропорционалних соленоида са централним навојем и калемом који се може уклонити
▶ Контролна електроника за тип 4ВРА
апликација:
4ВРА 10 ЕА60-2Кс пропорционални смерни вентил се користи за контролу протока и смера хидрауличке течности.
4ВРА 10 ЕА60-2Кс пропорционални вентили се у основи састоје од: Кућишта (1) са монтажном површином Контролни калем (2) са компресионим опругама (3), соленоида (4) са централним навојем, опционо интегрисане електронике вентила (5).
ХД-4ВРА(Е).2Кс/.
Када су соленоиди (4) без напона, контролни калем (2) држи се у централном положају помоћу опруга за притисак (3).
Директно активирање контролног калема (2) активирањем пропорционалног соленоида.Нпр. управљање соленоида "б" (4). Контролни калем (2) се помера улево сразмерно улазном електричном сигналу. Облик везе П на А и Б на Т преко попречних пресека у облику отвора са прогресивним карактеристикама протока. Искључивање соленоида (4). Контролни калем (2) се враћа у централни положај помоћу опруге за притисак (3).
Структура пропорционалног смерног вентила 4ВРА -2Кс
ХД-4ВРА(Е)...А-2Кс
У принципу, функција ове верзије вентила одговара функцији вентила са 3 позиције калема. Међутим, вентили са 2 позиције калема су опремљени само са соленоидом "а". Уместо 2. пропорционалног соленоида поставља се утикач (5) за НС 6 или за НС 10 поклопац (5).
Напомена за тип 4ВРА 6..-2Кс/...
Треба избегавати испуштање воде резервоара. Уз одговарајуће услове уградње, потребно је уградити вентил за повратни притисак (противпритисак око 0,2МПа).
