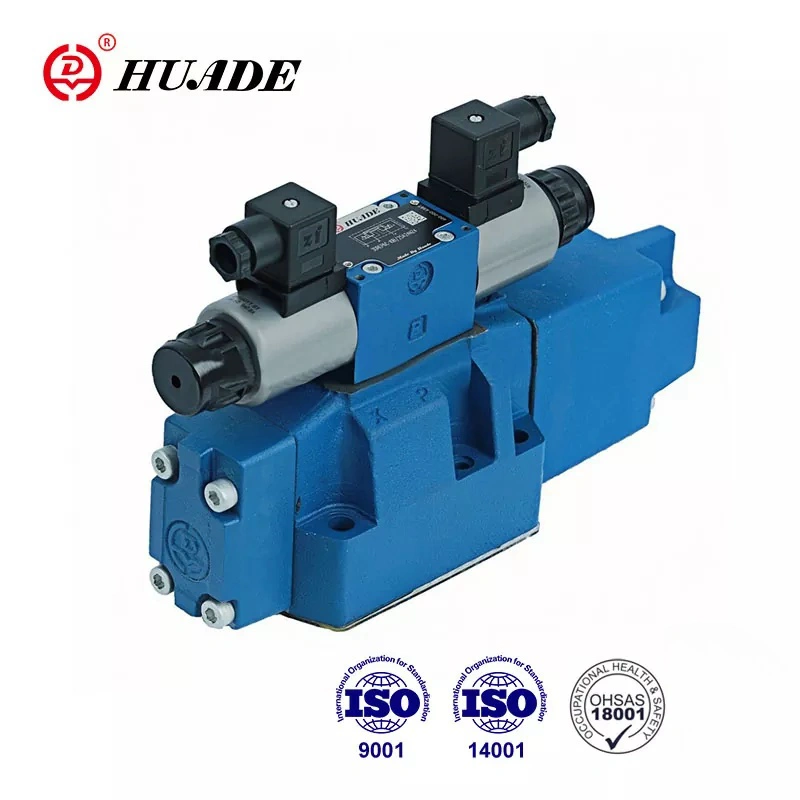

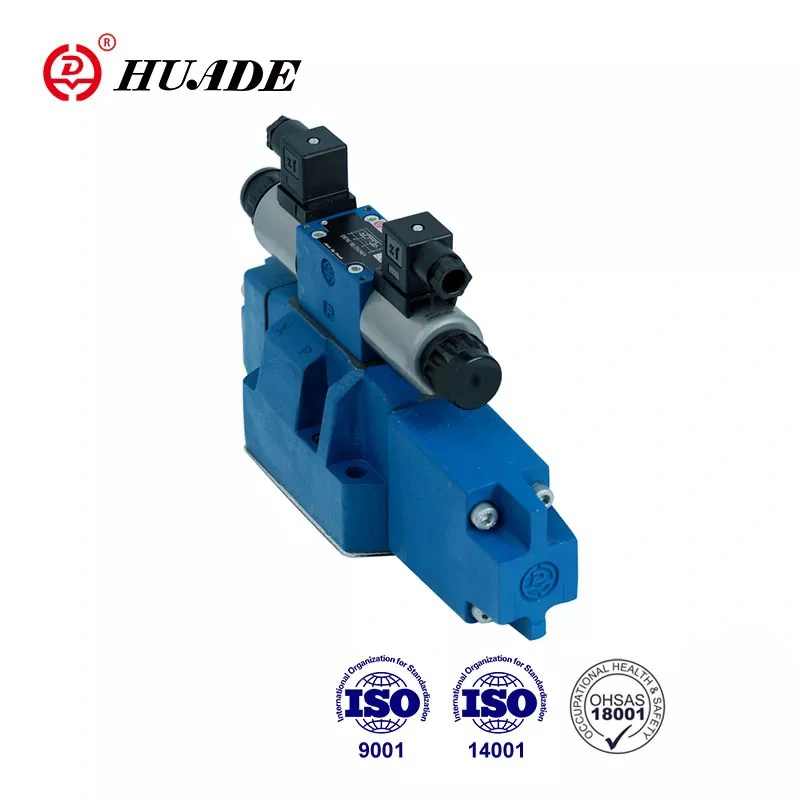

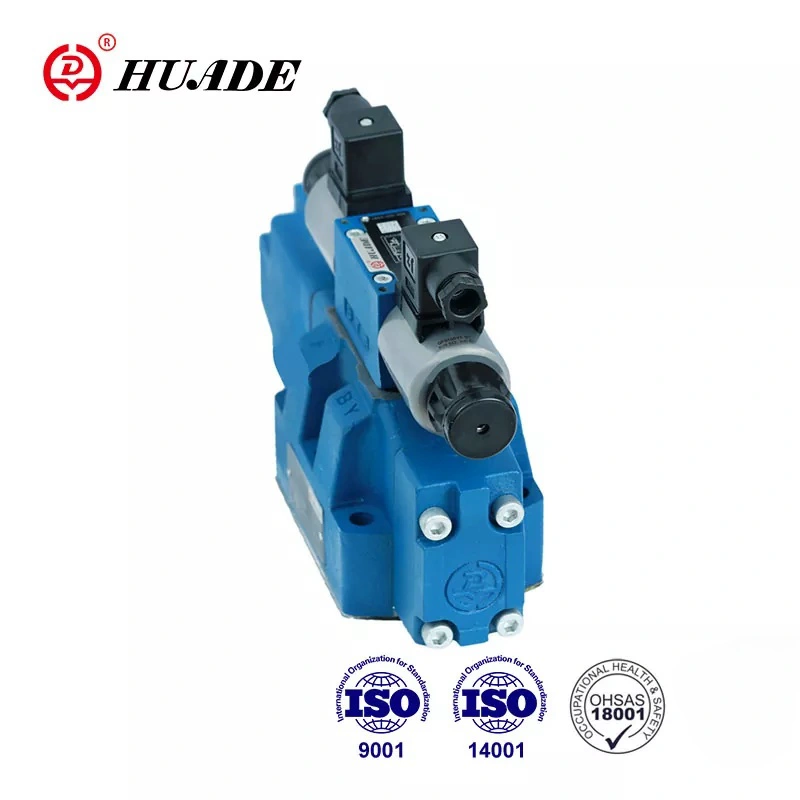

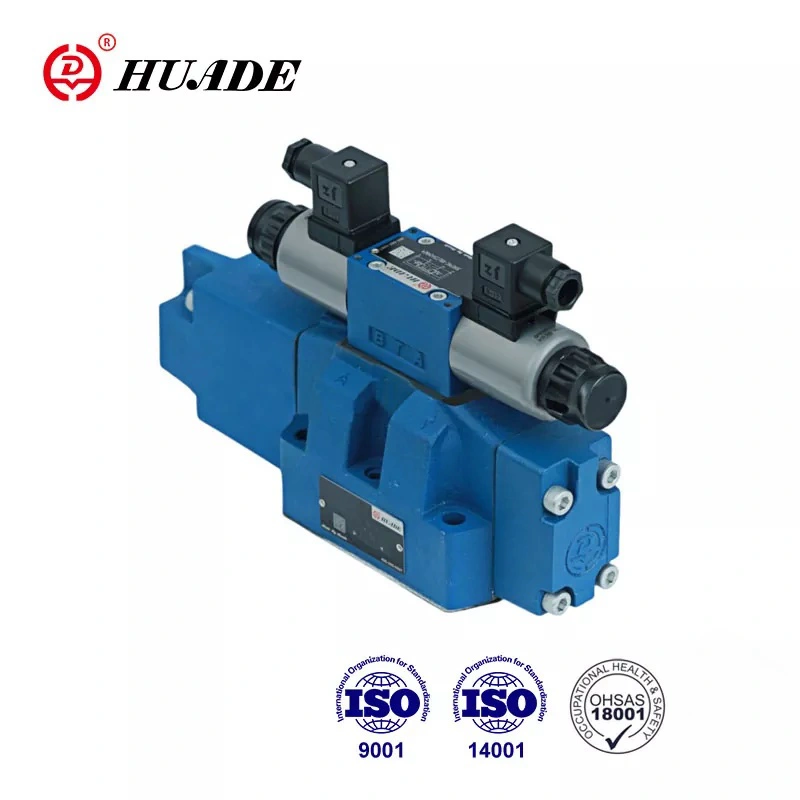

Један 4ВРХ пропорционални вентил може да контролише и проток и смер протока, чинећи структуру система једноставном. Тело вентила усваја ливени унутрашњи канал, са јаким капацитетом протока и великом брзином протока. Главни вентил усваја аксијални троугласти контролни жлеб, са малим падом притиска и губитком притиска на контролном рамену. Пропорционални вентил типа 4ВРХ је погодан за системе са великим протоком и високом прецизношћу.
|
Хидраулички подаци |
|||||
|
величина |
10 |
16 |
25 |
32 |
|
|
притисак пилот вентила (МПа) |
екстерно снабдевање пилот уљем |
3 до 10 |
|||
|
унутрашње снабдевање пилот уљем |
До 10 (преко 10 мора да се инсталира ЗДР6ДП2-30Б/75ИМ) |
||||
|
Притисак главног вентила (МПа) |
31.5 |
35 |
|||
|
Повратни притисак (МПа) |
прикључак Т (поврат уља екстерног пилота) |
31.5 |
25 |
15 |
|
|
прикључак Т (унутрашњи поврат уља за пилот) |
3 |
||||
|
И порт |
3 |
||||
|
Запремина пилот уља (цм3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Проток пилот уља на прикључку Кс или И (Л/мин) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Проток кроз главни вентил (Л/мин) |
270 |
460 |
877 |
1600 |
|
|
Хистереза (Л/мин) |
6 |
||||
|
Поновљивост (%) |
3 |
||||
|
степен контаминације (㎛) |
≤20 |
||||
|
Флуид |
Минерално уље (за НБР заптивку). Фосфатни естар (за ФПМ заптивку) |
||||
|
Опсег вискозитета (мм²/с) |
2,8 до 380 |
||||
|
Опсег температуре течности (℃) |
-20 до +70 |
||||
|
Монтажна позиција |
опционо |
||||
|
Тежина (кг) |
вентил са једним соленоидом |
7.4 |
12.7 |
17.5 |
41.8 |
|
вентил са два соленоида |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Електрични подаци |
||
|
Врста снабдевања |
ДЦ |
|
|
Називна струја соленоида (А) |
0.8 |
|
|
Отпор завојнице (Ω) |
хладно (на 20℃) 19,5; мак.вентил, вруће 28.8 |
|
|
Температура околине (℃) |
50 |
|
|
Температура завојнице (℃) |
150 |
|
|
Радни циклус |
Континуирано |
|
|
Пилот струја (А) |
0.02 |
|
|
Изолација |
ИП65 |
|
|
Ассоциатед |
Са 1 временом рампе |
ВТ-3000С30 |
|
Са 5 пута рампе |
ВТ3006С30 |
|
|
Електрични прикључак |
Прикључак |
|
Карактеристике:
▶ Управљачки пропорционални вентил ВРХ
▶ За монтажу на подлогу
▶ За контролу смера и протока хидрауличног флуида
▶ Центрирано на опругу .без померања калема
▶ Мали пад притиска на контролним земљиштима
▶ Вентил и електронска контрола из једног извора
▶ Рад пропорционалног соленоида
▶ Шема прикључка на ДИН 24 340 форму А,ИСО4401 и ЦЕТОП-РП121Х
апликација:
Пропорционални вентил типа 4ВРХ се широко користи у различитим индустријама као што су алатне машине, металургија, лака индустрија, рударство, инжењеринг итд.
Вентили типа 4ВРХ су пропорционални смерни вентили са пилотским управљањем за екстерни рад преко вентила за контролу притиска. Функција и принцип су исти као код вентила типа 4ВРЗ. Плоча за међусобно повезивање (12) повезује пилот прикључак А са прикључком Т(И). ) и пилот прикључак Б са П(Кс).Пилотни притисак на главном вентилу мора бити од 0,4 МПа до 2,5 МПа.тако да је проток или од П до А и Б до Т или П до Б и А до Т.
Структура пропорционалних смерних вентила 4ВРХ
Пилотни вентил
Пилот вентил је пропорционални електромагнетни 3-смерни редуктор притиска (тип 3ДРЕП6). Уметак за гас је инсталиран у порту А и Б, више детаља погледајте у тексту 3ДРЕП6
Структура пилот вентила типа 3ДРЕП6
Симбол пропорционалног смерног вентила 4ВРХ
