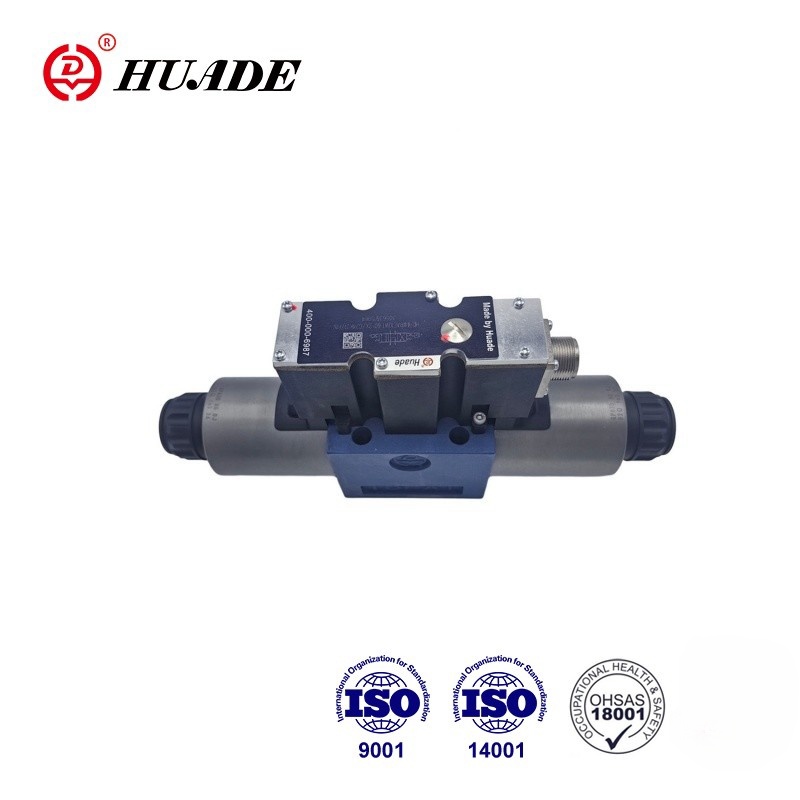

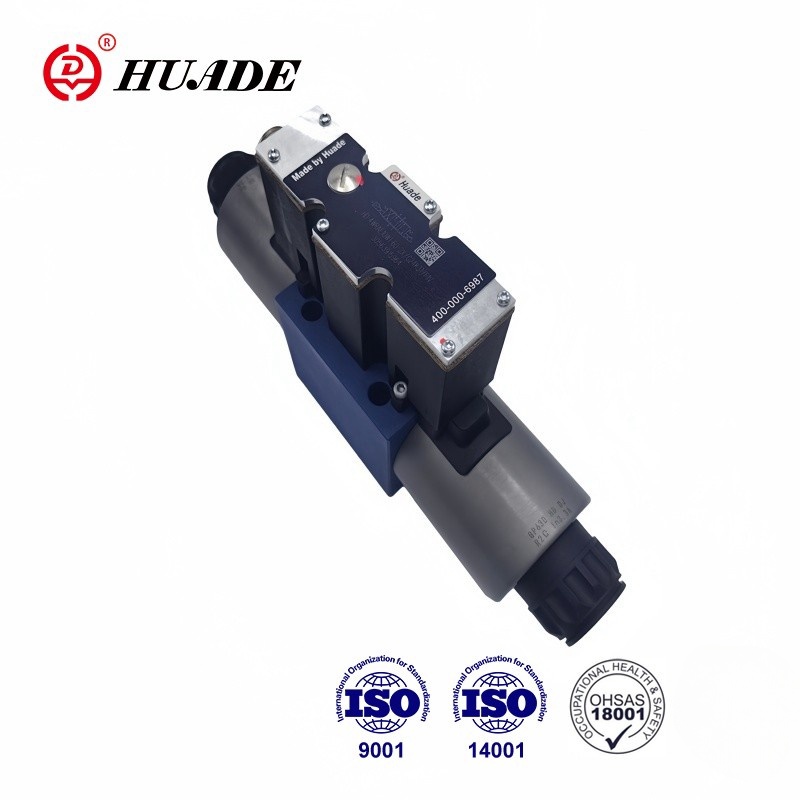

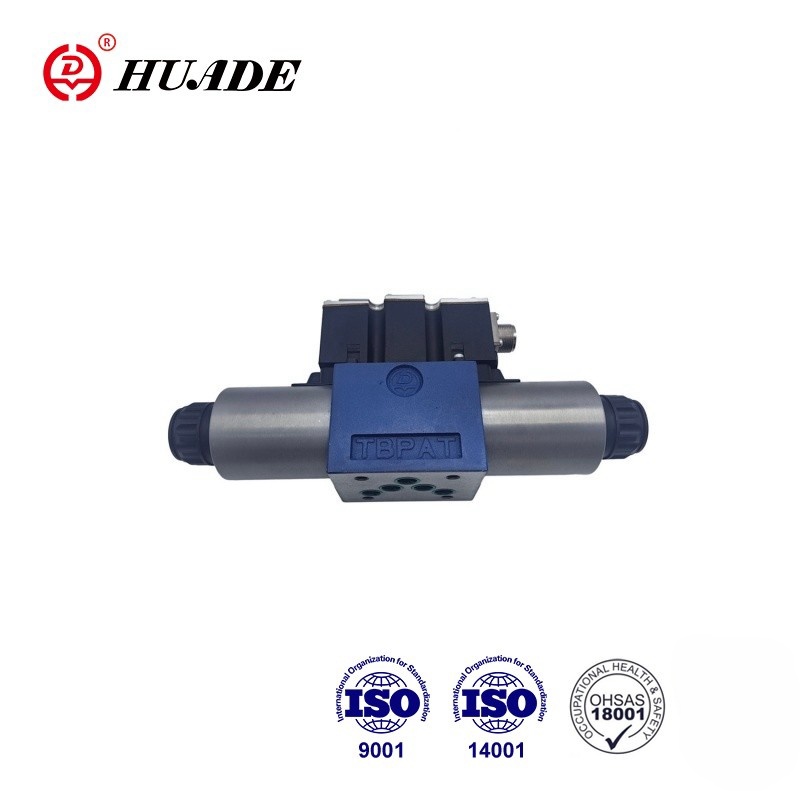

4ВРАЕ 10 В1-60-2Кс пропорционални смерни вентил је 4/2- и 4/3-краки пропорционални смерни вентил са директним управљањем. Овај вентил је монтиран на плочу. 4ВРАЕ 10 В1-60-2Кс има опционо уграђено појачало и улазне опције А1 или Ф1. Перформансе су компатибилне са великим брендовима прве линије и добра су приступачна алтернатива. Серија пропорционалних вентила се широко користи у поморској индустрији.
| Хидраулични | |||
| Тип вентила | ХД-ВРА | ХД-ВРАЕ | |
| Радни притисак (МПа) | Порт А,П,Б | 31.5 | 31.5 |
| Луке Т | 21 | 21 | |
| Називни проток кв ном при △ П=1МПа | НС6 (Л/мин) | 7, 15 и 26 | |
| НС10 (Л/мин) | 30 и 60 | ||
| Степен контаминације (μ м) | ≤20 | ||
| Хистереза(%) | ≤5 | ||
| Грешка преокрета (%) | ≤1 | ||
| Осетљивост одговора (%) | ≤0,5 | ||
| Течност под притиском | Минерално уље или фосфатни естар | ||
| Опсег вискозитета | 20~380 | ||
| Опсег температуре околине (℃) | -20 до +80 | -20 до +50 | |
| Тежина (кг) | НС6 | 2 | 2.2 |
| НС10 | 6.6 | 6.8 | |
| Елецтрицал | |||
| Електрични, соленоид | |||
| Тип вентила | ХД-ВРА | ХД-ВРАЕ | |
| Тип напона | ДЦ | ||
| Контролисан напон (В) | ±10 | ||
| Макс. струја по соленоиду (А) | 2.5 | ||
| Отпор соленоида (Ω) | Хладна вредност на 20 ℃ | 2 | |
| Макс. топла вредност | 3 | ||
| Дути | 100% | ||
| Температура завојнице (℃) | до +150 | ||
| Заштита вентила према ДИН40050 | ИП65 | ||
| Електрична, управљачка електроника | |||
| управљачка електроника | ХД-ВТ-ВСПА2-1-1Кс/ | интегрисан у вентил | |
| Напон напајања | Називни напон ВДЦ | 24 | |
| Доња гранична вредност В | 21/22 | 19 | |
| Горња гранична вредност В | 35 | ||
| Потрошња снаге појачала | И мак А | 1.8 | |
| Макс. струја импулса снаге А | 3 | ||
Карактеристике:
▶ За монтажу на подлогу
▶Пропорционални вентил са директним активирањем за контролу правца и запремине протока
▶ Контролни калем са опругом
▶ Интегрисана контролна електроника, интерфејс А1 или Ф1 за тип 4ВРАЕ
▶ Активирање помоћу пропорционалних соленоида са централним навојем и калемом који се може уклонити
▶ Контролна електроника за тип 4ВРА
апликација:
4/2- и 4/3-краки пропорционални смерни вентили 4ВРАЕ 10 В1-60-2Кс су дизајнирани као компоненте са директним управљањем за монтажу на подлогу. 4ВРА 6 В30-2Кс пропорционални смерни вентил се користи за контролу протока и смера хидрауличке течности.
4ВРАЕ 10 В1-60-2Кс пропорционални вентили се у основи састоје од: Кућишта (1) са монтажном површином Контролни калем (2) са компресионим опругама (3), соленоида (4) са централним навојем, опционо интегрисане електронике вентила (5).
ХД-4ВРА(Е)...2Кс/...
Када су соленоиди (4) без напона, контролни калем (2) држи се у централном положају помоћу опруга за притисак (3).
Директно активирање контролног калема (2) активирањем пропорционалног соленоида.Нпр. управљање соленоида "б" (4). Контролни калем (2) се помера улево сразмерно улазном електричном сигналу. Облик везе П на А и Б на Т преко попречних пресека у облику отвора са прогресивним карактеристикама протока. Искључивање соленоида (4). Контролни калем (2) се враћа у централни положај помоћу опруге за притисак (3).
Структура пропорционалног смерног вентила 4ВРА -2Кс
ХД-4ВРА(Е)...А-2Кс
У принципу, функција ове верзије вентила одговара функцији вентила са 3 позиције калема. Међутим, вентили са 2 позиције калема су опремљени само са соленоидом "а". Уместо 2. пропорционалног соленоида поставља се утикач (5) за НС 6 или за НС 10 поклопац (5).
Напомена за тип 4ВРА 6..-2Кс/...
Треба избегавати испуштање воде резервоара. Уз одговарајуће услове уградње, потребно је уградити вентил за повратни притисак (противпритисак око 0,2МПа).
