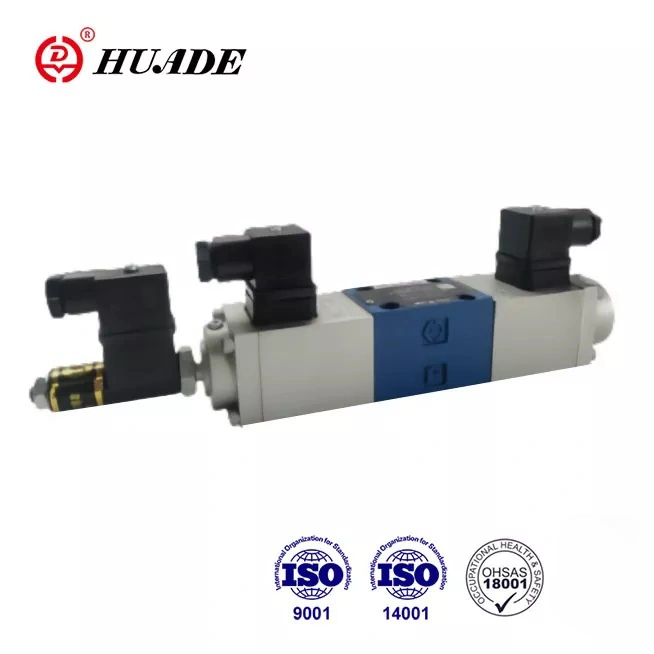

Пропорционални вентил типа 4ВРЕ прихвата монтажу на под-плочу, центар опруге. Добар капацитет протока, висок притисак и одлична прецизност понављања, погодан за употребу. Може да замени 4ВРЕ серију 1Кс коју нуди Рекротх захваљујући две дугорочне сарадње са Рекротх-ом. Перформансе 4ВРЕ пропорционалног вентила могу да се подударају са перформансама међународних брендова првог нивоа. То је добра, приступачна алтернатива.
|
Хидраулички подаци |
|||
|
Величина |
6 |
10 |
|
|
Радни притисак (Мпа) |
лука А, Б, П |
31.5 |
31.5 |
|
лука Т |
16 |
16 |
|
|
Проток (Л/мин) |
65 |
260 |
|
|
Степен контаминације (㎛) |
≤ 20 (препоручује се ≤10) |
||
|
Хистереза (%) |
<1 |
<1 |
|
|
Поновљивост (%) |
<1 |
<1 |
|
|
Осетљивост одговора (%) |
≤ 0,5 номиналног сигнала |
≤ 0,5 номиналног сигнала |
|
|
Фреквенцијски одзив (-3дБ) (Хз) |
6 |
4 |
|
|
Хидраулична течност |
Минерално уље (за НБР заптивку), фосфатни естар (за ФПМ заптивку) |
||
|
Опсег вискозитета (мм²/с) |
2,8 до 380 |
||
|
Опсег температуре флуида под притиском (℃) |
-20 до+70 |
||
|
Монтажна позиција |
Опционо |
||
|
Тежина (кг) |
Вентил са 1 соленоидом |
1.91 |
5.65 |
|
Вентил са 2 соленоида |
2.66 |
7.65 |
|
|
Електрични подаци |
|||
|
Тип напона |
Директни напон 24В или 12В |
||
|
Макс. струја по соленоиду (А) |
1.5 |
1.5 |
|
|
Цоил |
Хладна вредност на 20℃ |
5.4 |
10 |
|
Мак.топла вредност |
8.1 |
15 |
|
|
Температура околине ℃ |
до +50 |
||
|
Дужност |
Континуирано |
||
|
Температура завојнице ℃ |
до +150 |
||
|
Изолација вентила |
ИП65 |
||
|
Повезано појачало (24В исправљач типа моста) |
са 2 рампе |
ВТ-5001С20 (за 2 позиције) |
ВТ-5002С20 (за 2 позиције) |
|
са 1 временом рампе |
ВТ5005С10 (за 3 позиције) |
ВТ 5006С10 (за 3 позиције) |
|
|
Индуктивни позициони претварач |
|||
|
Електрични мерни систем |
ЛВДТ |
||
|
Контролни ход (мм) |
± 4,5 линеарно |
||
|
Толеранција линеарности (%) |
1 |
||
|
Отпор завојнице (Ω) |
ⅠР20 |
56 |
|
|
ⅡР20 |
56 |
||
|
ⅢР20 |
112 |
||
|
Индуктивност (мХ) |
6 до 8 |
||
|
Фреквенција осцилатора (КХз) |
2.5 |
||
|
Изолација вентила |
ИП65 |
||
Карактеристике:
▶ Вентил за контролу смера и протока хидрауличног флуида
▶ За монтажу на подлогу
▶ Електрична повратна информација о положају
▶ Контролни калем са опругом
▶ Мали пад притиска преко контролног склопа
▶ Вентил и електронска контрола од једног добављача
▶ Шема монтаже према ДИН 24 340 облик А, ИСО4401 и ЦЕТОП - РП121Х
апликација:
4ВРЕ смерни вентил је погодан за затворено коло и широко се користи у машинама, лакој индустрији, металургији, руднику, свемирским летовима и другим областима.
Смерни вентили типа 4ВРЕ се директно управљају помоћу пропорционалних соленоида и користе се за контролу смера и запремине протока.
У основи се састоје од кућишта (1), контролног калема (4), две повратне опруге (5), два пропорционална соленоида (2) и позиционог претварача (3).
Тип 4ВРЕ6...10Б... и 4ВРЕ10...10Б...(3 позиције)
Ако је соленоид „а“ (2) под напоном, калем се помера удесно, при чему је ход пропорционалан електричном улазном сигналу. Контролни калем (4) доводи до постепеног отварања жлебова у облику слова В ради протока. Положај контролног калема (4) прати позициони претварач (3). У електронској контроли стварни положај контролног калема се пореди са унапред подешеном вредношћу. Овде имамо коло за контролу положаја који препознаје постојеће разлике
између унапред подешене вредности (командне вредности) и вредности повратне спреге (стварне вредности) и коригује се одговарајућим сигналима на релевантним соленоидима. Када се соленоид „а“ (2) искључи, контролна калем се враћа у свој средишњи положај помоћу повратних опруга (5).
Структура пропорционалног смерног вентила 4ВРЕ6... и 4ВРЕ10...
Тип 4ВРЕ..А...10Б/...(2-положајни вентил)
Принцип овог типа вентила је исти као 4вРЕ...10Б/ .. Међутим, овај тип вентила има само један сензор и један соленоид.
Структура пропорционалног смерног вентила 4ВРЕ6...А... 10Б и 4ВРЕ10...А... 10Б
Симбол пропорционалног смерног вентила 4ВРЕ
