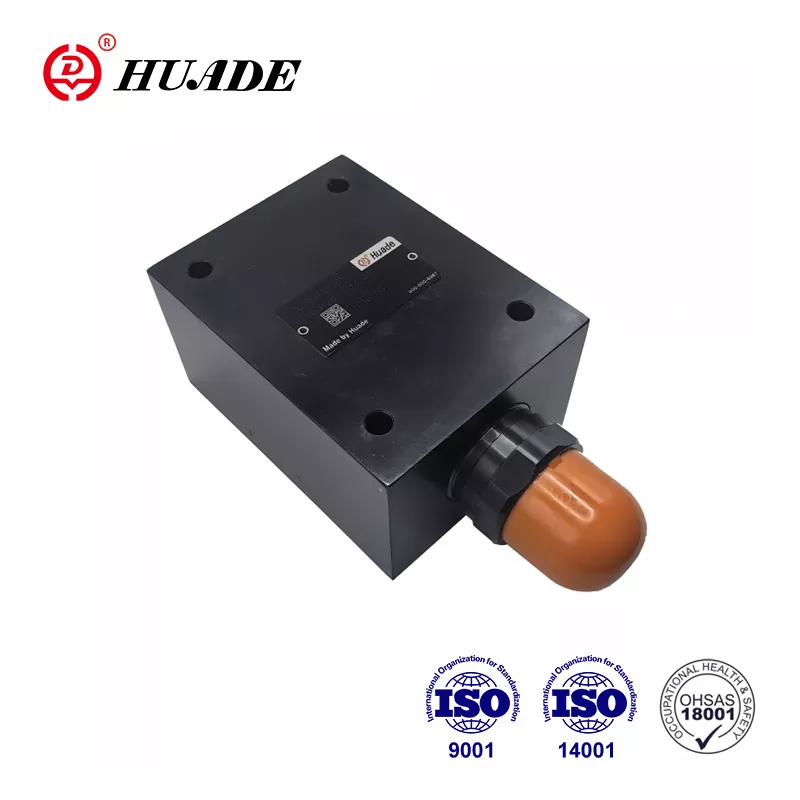

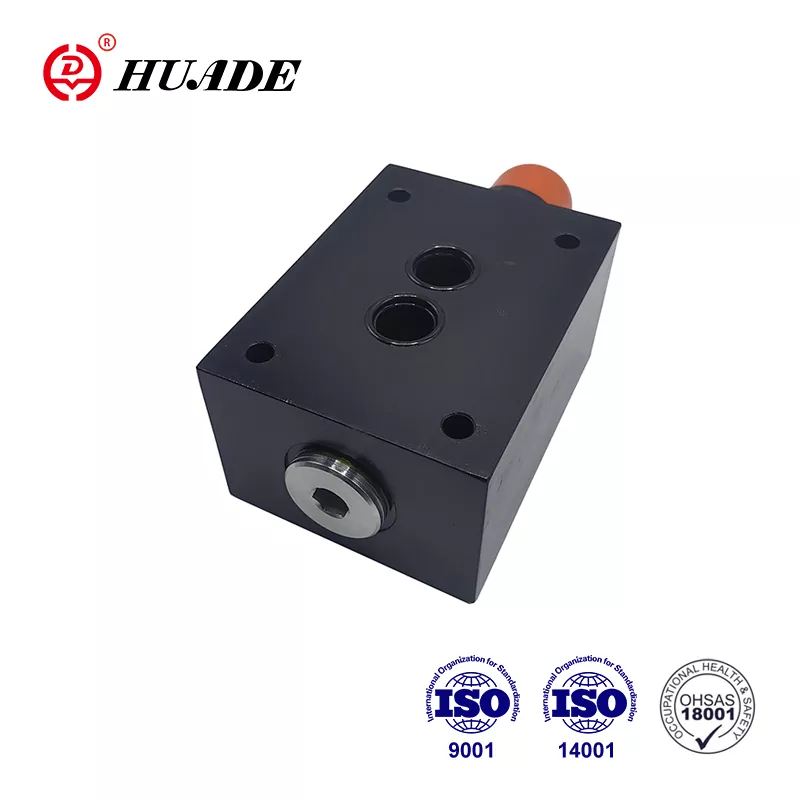

Вентил за смањење притиска ДБД

Пекинг Хуаде Хидраулиц Индустриал Гроуп је реномирана државна компанија специјализована за пројектовање, производњу и сервис хидрауличних производа и опреме. ДБВТ преливни вентил може заменити производе које нуди Рекротх®. Фабрика је прошла ИСО9001, ИСО14001 и ОХ САС18001. Хуаде Хидраулиц има добар систем инспекције како би се осигурао висок квалитет хидрауличних вентила. Фабрика располаже са више од 750 комада напредне производне опреме увезене из целог света. Сваки вентил за притисак биће упакован у водоотпорне пластичне кесе и стандардне картоне, са причвршћеним ознакама против фалсификовања. Хуаде® хидраулични производи се широко користе у војној индустрији за промовисање модернизације одбрамбене опреме.

Параметар производа вентила за смањење притиска ДБД

Карактеристике производа и примена вентила за смањење притиска ДБД

Карактеристике:

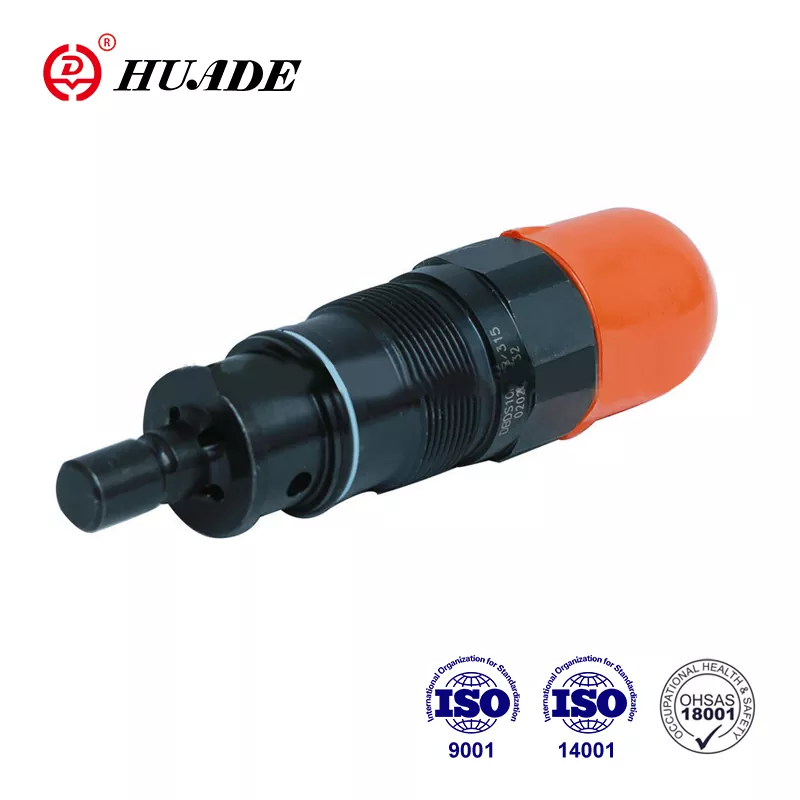

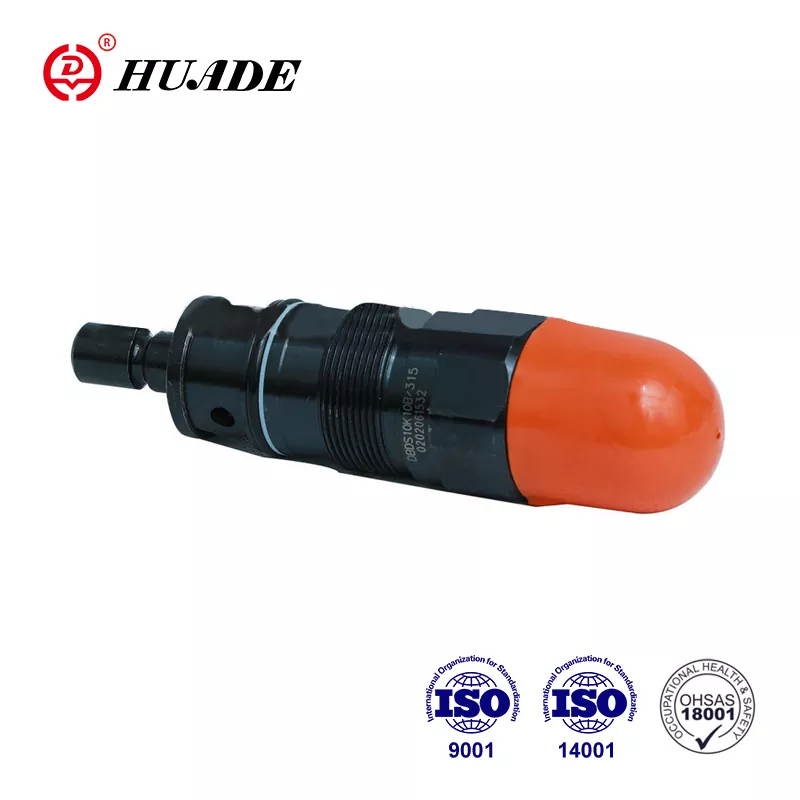

▶ Као кертриџ вентил

▶ За навојне спојеве

▶ за монтажу на подлогу

▶ 3 елемента за подешавање притиска, опционо:

·Окретно дугме

·.Хек. завртањ са главом са заштитним поклопцем

· Окретно дугме са скалом које се може закључати

апликација:

Функције, пресеци и симболи вентила за смањење притиска ДБД

ДБД вентили за смањење притиска су вентили са директним управљањем.

Користе се за ограничавање притиска у хидрауличном систему.

Вентили се углавном састоје од чауре (1), опруге (2), чепка са пригушним калемом (4) (степени притиска 2,5 до 40 МПа) или кугле (4) (степен притиска 63 МПа) и елемента за подешавање (3). Подешавање притиска у систему је бесконачно променљиво преко елемента за подешавање (3). Опруга (2) гура куку (4) на седиште. П канал је повезан са системом. Притисак који је присутан у систему примењује се на област куке (или куглицу).

Ако притисак у каналу П порасте изнад вентила постављеног на опругу (2), чеп (4) се отвара према опруги (2). Сада течност под притиском тече из канала П у канал Т. Ход наглавка (4) је ограничен клином. Да би се одржала добра подешавања притиска у целом опсегу притиска, опсег притиска је подељен на 7 степени притиска. Један притисак степен одговара одређеној опруги за максимални радни притисак који се може подесити са њом.

Структура и симболи вентила за смањење притиска ДБД

Симболи ДБД-а

Напомена

1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.

2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух.

3.Производи без подплоче када напуштају фабрику, ако су потребни, посебно наручите.

4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера.

5. Потребна је храпавост површине повезане са вентилом храпавост површине 0,8.

6. Завршна обрада спојног комада је потребна на 0,01/100 мм.
