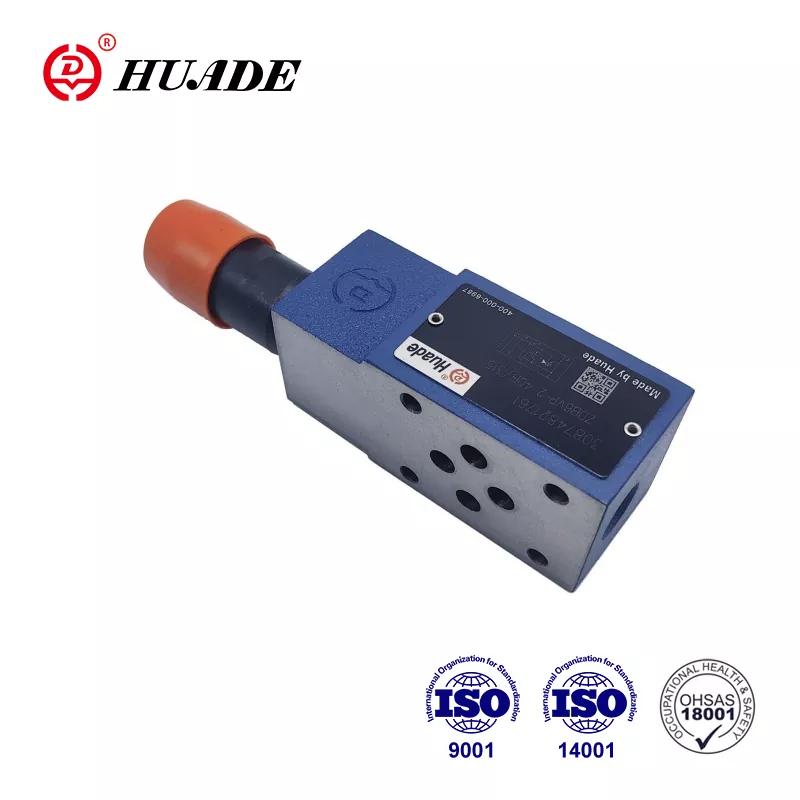

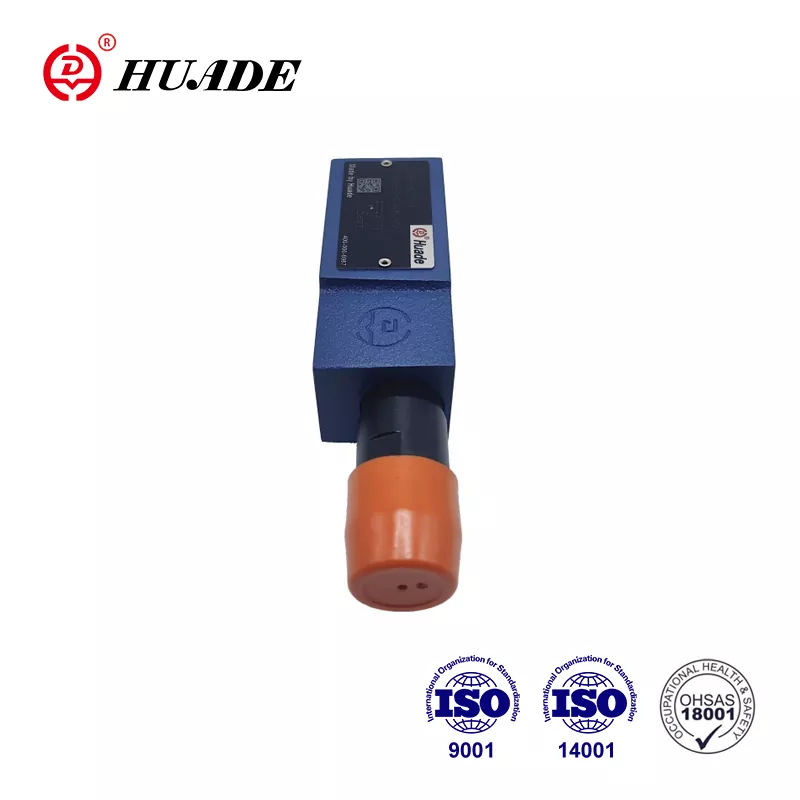

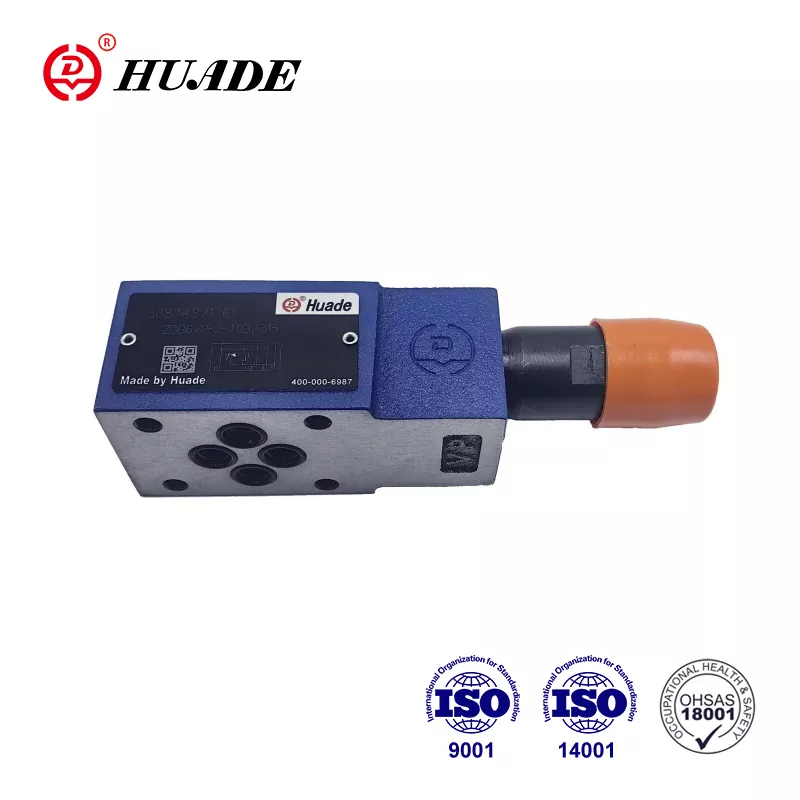

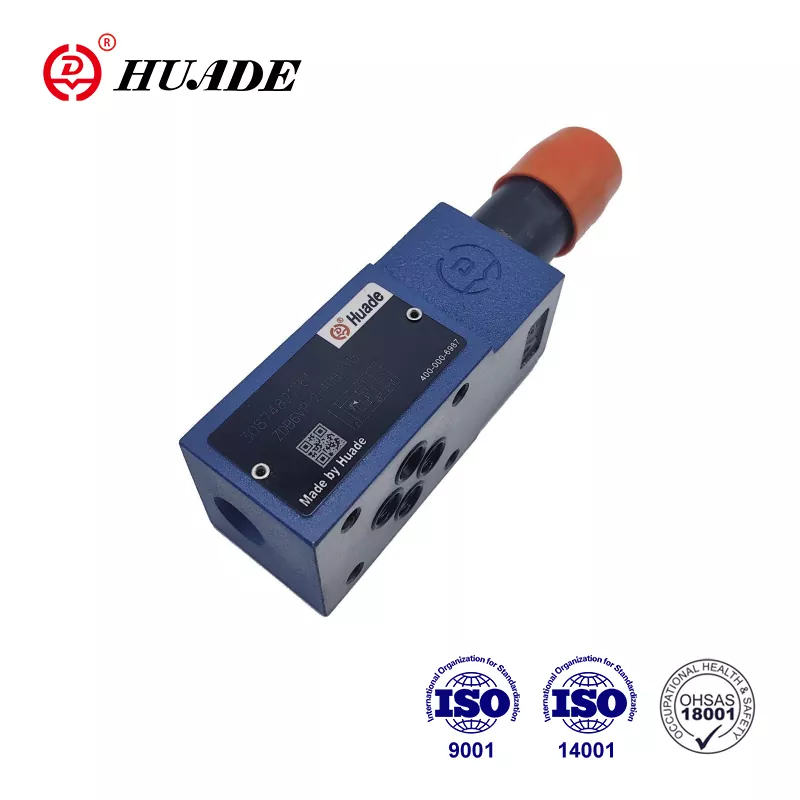

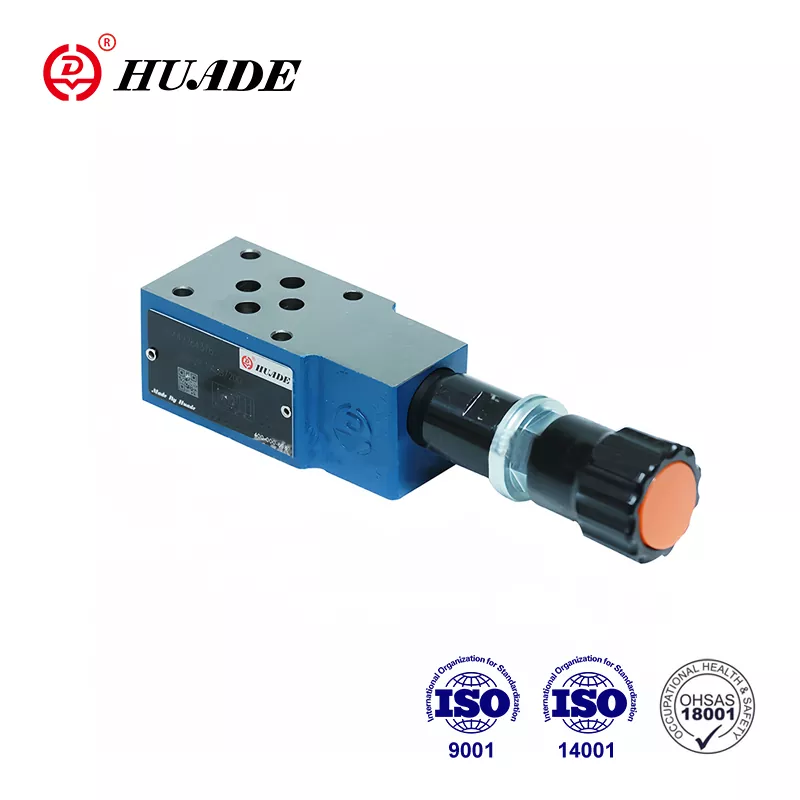

Вентил за помоћ под притиском З2ДБ 6

Од свог оснивања 1979. године, Хуаде Хидраулић је сада порастао на значајан обим производње. Вентил за помоћ под притиском З2ДБ 6 има релативно нижу цену у поређењу са другим међународним реномираним брендом. Фабрика посвећује више пажње практичности и економичности. Да би се обезбедили јефтиније производе, фабрика препуна домаћих ресурса. Истовремено, како би се осигурао квалитет, он је увео више од 750 напредне производне опреме из целог света. Фабрика је пролазила ИСО9001, ИСО14001 и ОХ САС18001. У поређењу са другим сличним хидрауличким вентилима, Хуаде® рељефни вентили притиска су напреднији у технологији и издржљивији у овој индустрији. Они се широко користе у војној индустрији због поузданог квалитета и стабилних перформанси.

Параметар производа вентила за помоћ под притиском З2ДБ 6

Функција производа и примена вентила за помоћ под притиском З2ДБ 6

Карактеристике:

▶ вентил за сендвич вентил

▶ 4 распона притиска

▶ Опције 5 круга

▶ са једним или два касета за помоћ под притиском

▶ 4 елемената прилагођавања.

· Ротари дугме

· Рукав са шестерокутом и заштитном капом

· Закључавање ротационог дугмета са скалом

· Закључавање ротационог дугмета

Примена:

Главна функција вентила за помоћ под притиском З2ДБ 6 је ограничавање притиска унутар хидрауличког система.

Одељак и симболи вентила за помоћ под притиском ЗДБ 6

Врсте вентила за помоћ под притиском ЗДБ и З2ДБ су вођени пилот и дизајн плоче са сендвичем.

У основи се састоје од становања (7), заједно са једним или два кертриџа за вентил за помоћ под притиском.

Притисак система постављен је помоћу елемента прилагођавања (4).

У мировању је вентил затворен. Притисак у луци А дјела на калему (1). Истовремено притисак пролази кроз отвори (2) на опругу оптерећену страну калема (1) и путем отвора (3) на пилот поппет (6). Ако се притисак у луци повећава изнад вредности постављене на пролеће (5), отвара се пилот поппет (6). Течност сада може да тече са опруге натоварене стране калема (1), ОриФице (3) и канала (8) у порт Т. Добијени пад притиска, а затим се креће калем (1), узрокујући да се то отвори прикључак А на Т, док се одржава притисак на пролеће (5).

Пилот уље од две пролећне коморе враћају се екстерно у резервоар путем луке Т.

Симбол З2ДБ 6

Обавештење

1. Течност се мора филтрирати. Минимална финоћа филтера је 20 ㎛.

2. Резервоар мора бити заптиван и филтер ваздуха мора бити инсталиран на улазу за ваздух.

3. Производи без субплинтације приликом напуштања фабрике, ако су вам потребни, наредите посебно.

4.ВАЛВЕ вијке за причвршћивање морају бити високи ниво интензитета (класа 10,9). Изаберите и користите, према њима према параметру наведеном у књизи узорка.

5. Грубост површине повезане са вентилом је потребна храпавост површине 0,8.

6 Површински завршетак парења комада је потребно на 0,01 / 100 мм.
