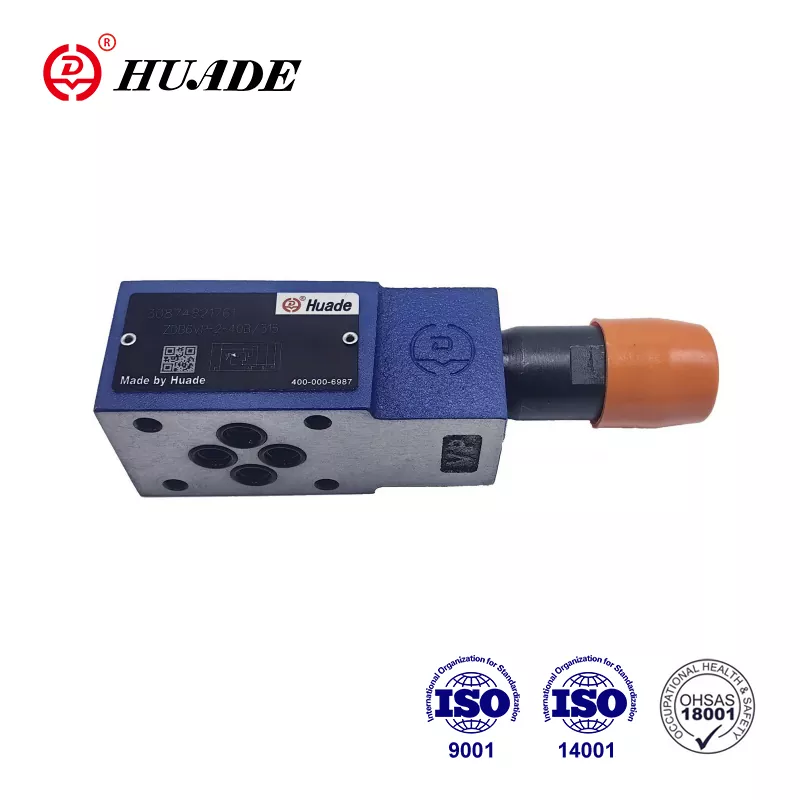

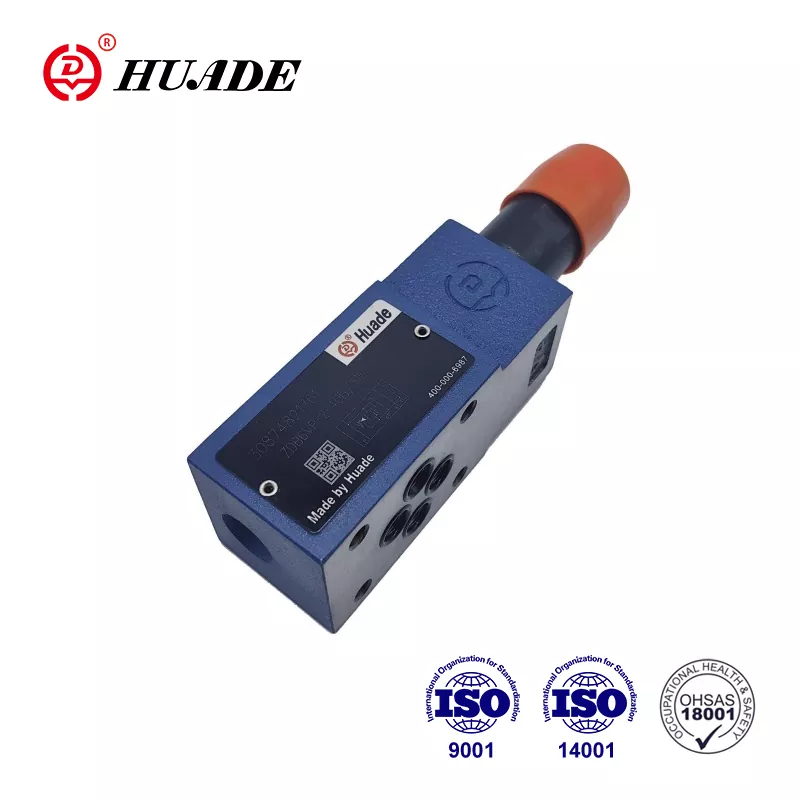

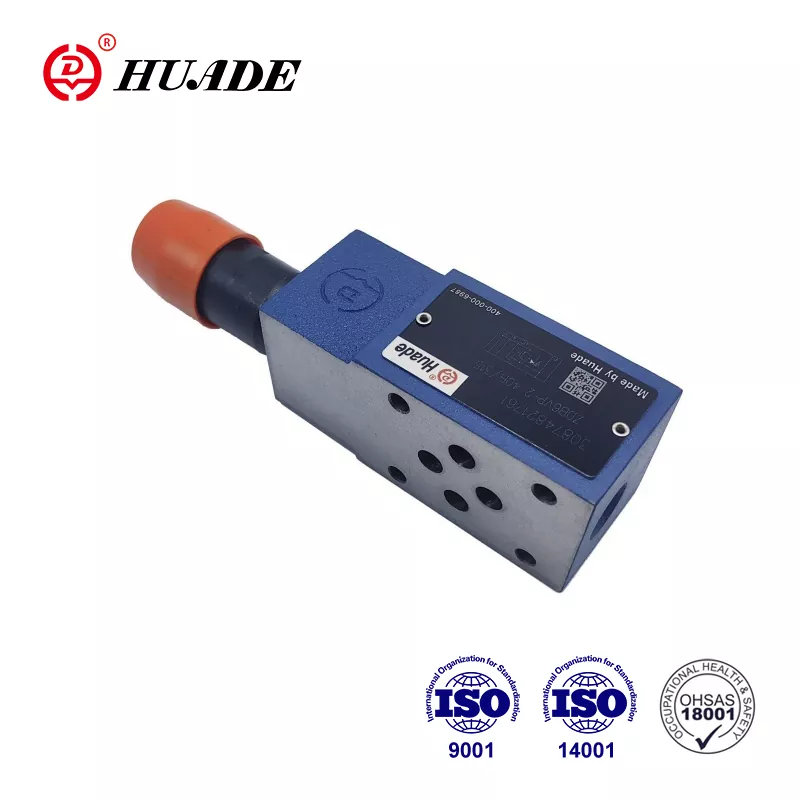

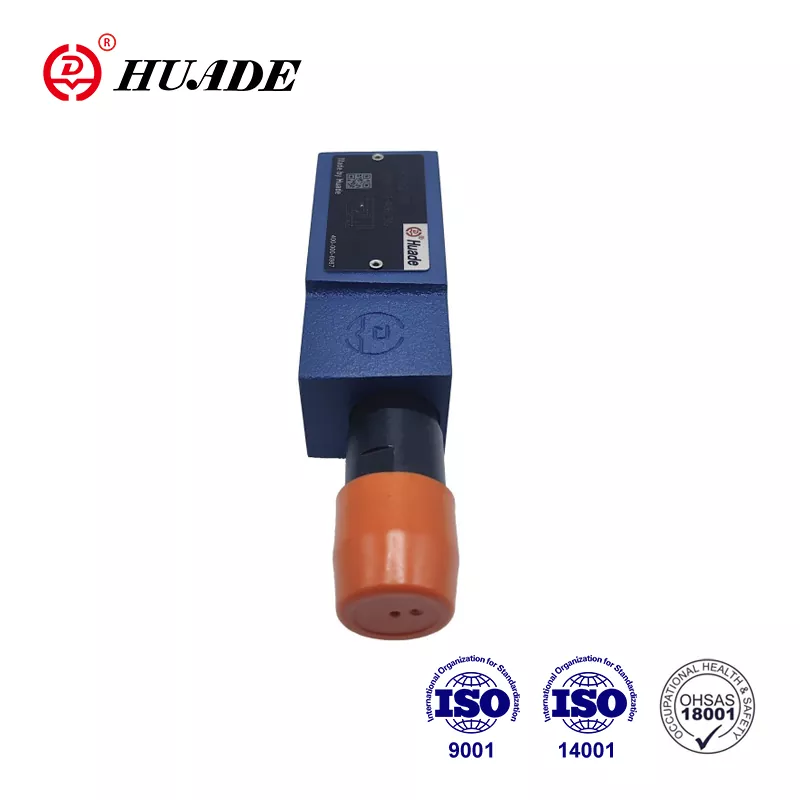

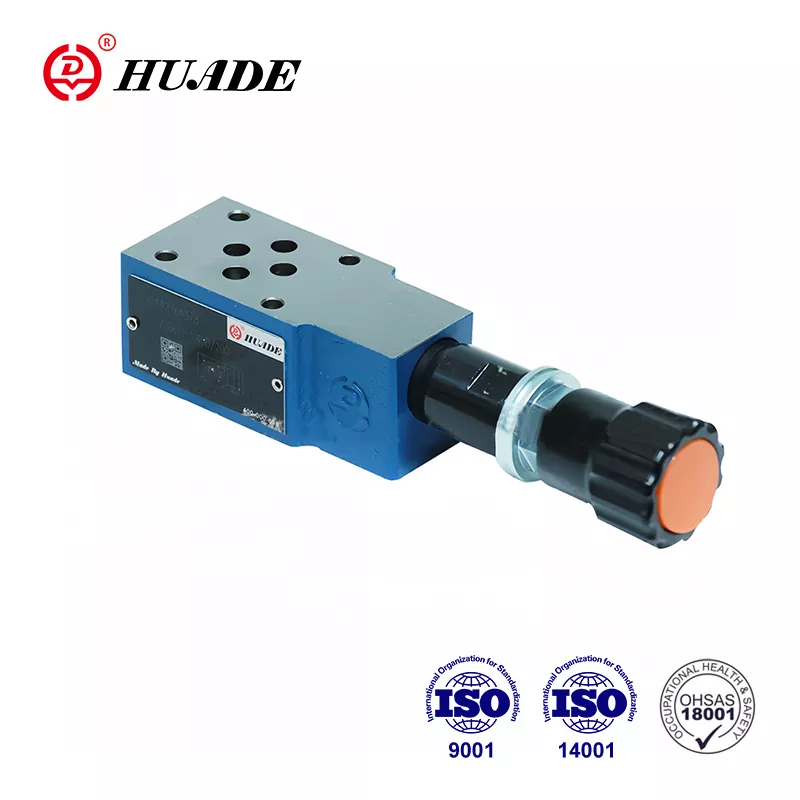

Вентил за смањење притиска ЗДБ 6

Вентил за смањење притиска ЗДБ 6 може заменити производе које нуди Рекротх®. Чињеница је да Хуаде Хидраулиц има две дугогодишње сарадње са Рекротх-ом. Ова сарадња омогућава Хуаде® вентилима под притиском да достигну исти ниво као Рекротх производи у погледу перформанси, квалитета и компатибилности. Фабрика је прошла ИСО9001, ИСО14001 и ОХ САС18001. Фабрика има велики обим производње, који може ефикасно контролисати трошкове и обезбедити купцима исплативе и практичне хидрауличне вентиле за притисак. Због својих поузданих и стабилних перформанси, Хуаде® хидраулични производи се широко користе у војној и поморској индустрији.

Параметар производа вентила за смањење притиска ЗДБ 6

Карактеристике производа и примена вентила за смањење притиска ЗДБ 6

Карактеристике:

▶ Вентил за сендвич плочу

▶ 4 опсега притиска

▶ 5 опција кола

▶ Са једним или два улошка за растерећење притиска

▶ 4 елемента за подешавање.

·Окретно дугме

· Рукав са шестоуглом и заштитним поклопцем

· Окретно дугме са скалом које се може закључати

· Окретно дугме које се може закључати

апликација:

Вентил за смањење притиска ЗДБ 6 се користи за ограничавање притиска унутар хидрауличког система.

Функције, пресеци и симболи вентила за смањење притиска ЗДБ 6

Типови вентила за смањење притиска ЗДБ и З2ДБ су пилотски управљани и имају сендвич плочу.

У основи се састоје од кућишта (7), заједно са једним или два кертриџа вентила за растерећење притиска.

Притисак у систему се подешава помоћу елемента за подешавање (4).

У мировању, вентил је затворен. Притисак у прикључку А делује на калем (1). Истовремено, притисак пролази кроз отвор (2) на опругу оптерећену страну калема (1) и преко отвора (3) на отвор (6). Ако притисак у прикључку А порасте изнад вредности подешене на опруги (5), отвара се отвор за управљање (6). Течност сада може да тече са стране опруге калема (1), отвора (3) и канала (8) у прикључак Т. Резултујући пад притиска затим помера калем (1), што доводи до отварања везе од А до Т, док притисак подешен на опругу (5) се одржава.

Пилотно уље из две опружне коморе враћа се споља у резервоар преко прикључка Т.

Структура и симболи вентила за смањење притиска ЗДБ 6

Напомена

1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.

2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух.

3.Производи без подплоче када напуштају фабрику, ако су потребни, посебно наручите.

4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера.

5. Потребна је храпавост површине повезане са вентилом храпавост површине 0,8.

6. Завршна обрада спојног комада је потребна на 0,01/100 мм.
