Из товарских кранова граде сутрашње небодере на прецизне производне производе роботског оружја, хидрауличне јединице (хПус) су неиспуњени хероји који су нашим модерним светом. Ове изузетне машине трансформишу једноставну механичку енергију у незаустављиве хидрауличне силе, што омогућава немогуће могуће.
Хидраулична станица - позната и као хидраулична јединица за напајање, ХПУ систем или хидраулична пумпачка станица - је много више од само индустријске опреме. То је премлаћивање срца безброј индустрије, мултипликатор силе који омогућава да се људи крећу планине и прецизно средство које обликује нашу будућност.
У овом свеобухватном водичу откључаћемо тајне иза ових инжењерских марвела. Без обзира да ли сте инжењер који тежи, радознали студент или професионалац који ће се продубити ваше знање, ускоро ћете открити како се хидрауличне станице револуционарају индустрије и стварање могућности које су изгледали немогуће само пре деценијама.

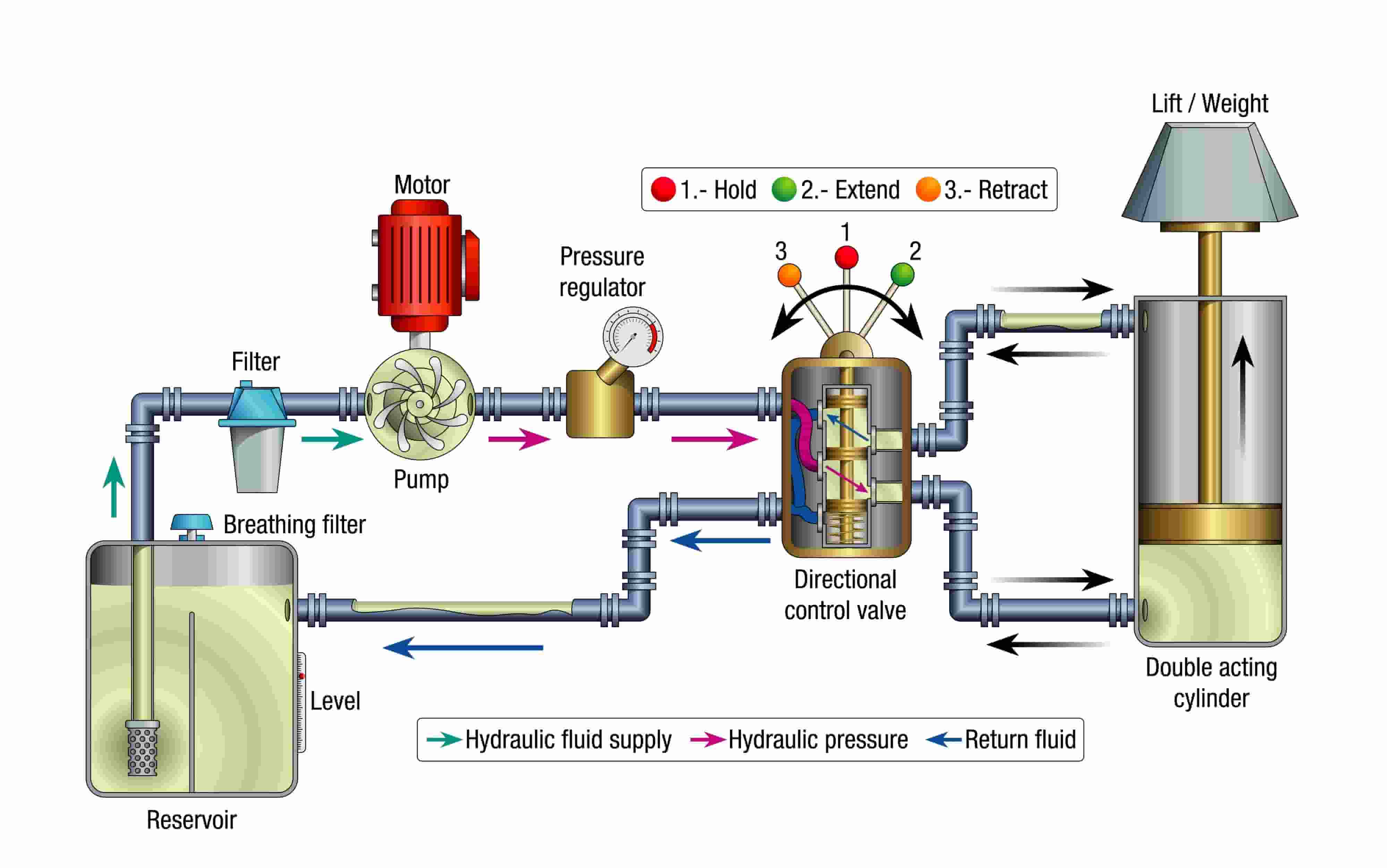

Хидраулична станица је комплетан систем напајања који испумпа течност (обично уље) под високим притиском да ради хидрауличку опрему. То је као да имате моћну пумпу воде, али уместо да пумпа воду за своју башту, пумпа специјално уље за напајање тешким машинама.
Хидраулична станица укључује неколико кључних делова који раде заједно:
- Пумпа за стварање притиска
- Мотор за покретање пумпе
- Резервоар за чување хидрауличне течности
- Вентили за контролу протока и притиска
- Филтри да чисте течности чистом
Хидрауличне пумпе су свуда у модерној индустрији, јер нуде нешто заиста изванредно - невероватно напајање на изузетно компактном пакету. Ево зашто се ови ХПУ системи револуционирају како радимо:
- Висок снага снаге:Мала хидраулична станица може створити довољно силе за подизање аутомобила или померати тоне материјала.
- Прецизна контрола:Оператори могу контролисати брзину и силу са невероватном тачношћу - савршено за деликатне операције.
- Поузданост:Добро одржавани хидраулични станице могу да раде годинама без великих проблема.
- Свестраност:Једна хидраулична станица може истовремено напајати више комада опреме.

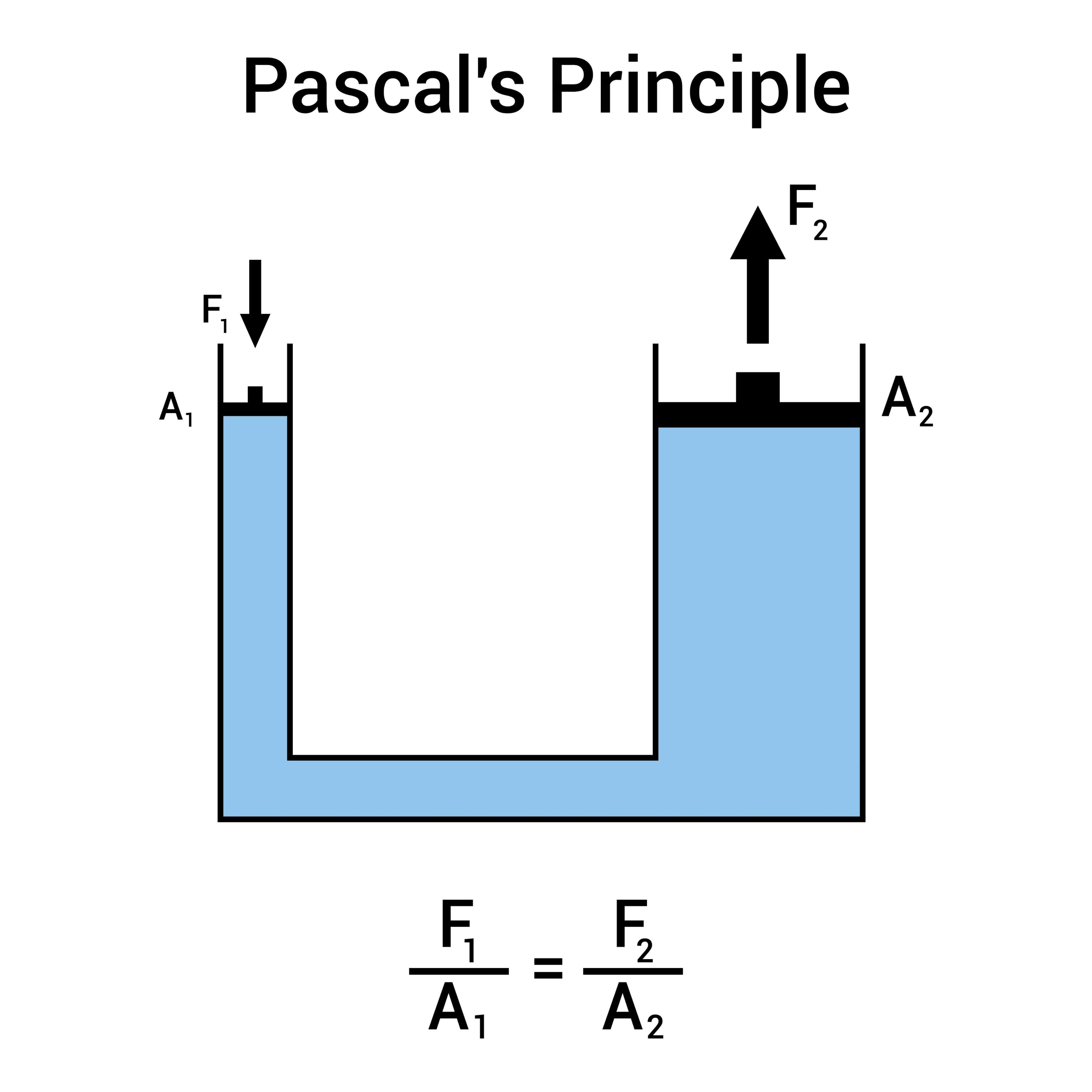

Сви хидраулички системи раде због ПАСЦАЛ-овог закона, које је открио француски научник Блаисе Пасцал у 1600-има. Овај закон каже да када притисак притискате на затворени течност (попут уља у затвореном систему), тај притисак се подједнако простире у свим правцима.
Ево једноставног начина да се то разуме: Замислите да имате балон за воду. Када изричете један део, притисак иде свуда под подлогом подједнако. Хидраулички системи користе овај принцип за пренос снаге.
Права магија се дешава када се хидраулични системи множе снаге. Ево како:
Ако имате два повезана цилиндри - један мали и један велики - и гурните се на малу, велики ће се гурати много више силе. Компанија је да велики цилиндар помера краћу удаљеност.
Пример:Ако велики цилиндар има 10 пута више површинских површина од мале, произвешће 10 пута више силе. Али то ће се само преместити само 1/10.
Због тога хидраулични прикључци могу подићи тешке аутомобиле са само малом ручном пумпом!
Течност која се користи у хидрауличким системима није само течност. Има посебна својства:
- Нетиско:За разлику од ваздуха (који се лако компримира), хидраулично уље не стиже много. То значи да се сав притисак који стварате пребацује директно да бисте радили на раду.
- Подмазивање:Течност такође подмазује све покретне делове, смањујући хабање и суза.
- Пренос топлоте:Помаже у ношењу топлоте од врућих компоненти.
- Стабилно:Добра хидраулична течност се не може лако разградити под притиском и топлотом.
Хидраулична пумпа
Пумпа је срце било које хидрауличне станице. Срање је хидрауличне течности из резервоара и гура га под високим притиском. Постоје три главне врсте:
- ГЕАР ПУМПС:Једноставно, поуздано и приступачно. Добро за основне апликације.
- Ване Пумпс:Мирније и ефикасније. Користи се у средњим апликацијама.
- Клипне пумпе:Најмоћнији и прецизнији. Користи се за рад тешког и високог притиска.
Електрични мотор или мотор
Ово пружа механичку моћ да покрене пумпу. Већина хидрауличних станица користи електричне моторе јер су:
- Једноставан за контролу
- Чисто (без испуха)
- Поуздан
- Доступно у многим величинама
За преносне јединице или на отвореном раду су заједнички бензински или дизел мотори.
Хидраулични резервоар (резервоар)
Резервоар чува хидрауличну течност и служи неколико сврха:
- Пружа довод течности на пумпу
- Омогућује ваздушне мехуриће да се одвоје од течности
- Помаже охладити течност
- Дозвољава да се контаминанти смири
Величина резервоара је обично једнака 2-3 пута већа од протока пумпе у минути.
Вентил за помоћ под притиском
Ово је критична безбедносна компонента. Када притисак постане превисок, овај вентил се аутоматски отвара да спречи оштећење система. То је попут сигурносног вентила на шпорету под притиском.
Усмерени контролни вентили
Ови вентили контролишу где токови хидрауличне течности. Могу:
- Пошаљите течност да бисте продужили цилиндар
- Реверсе ток за повлачење цилиндра
- Престаните да држите положај
- Директан проток у различите делове система
Вентили за контролу протока
Ови регулишу колико брзи течни токови који контролишу брзину хидрауличких актуатора. Више протока значи бржи покрет.
Филтри
Чист течност је неопходна за хидрауличке системе. Филтери Уклони:
- Прљавштина и крхотина
- Металне честице од хабања
- Загађење воде
- Производи за хемијске кварења
Мјерачи под притиском
Ови приказују притисак система на први поглед. Оператори их користе на:
- Надгледајте нормалан рад
- Рано откривају проблеме
- Подесите перформансе система
Сензори температуре
Хидраулична течност се вруће током рада. Сензори температуре помажу у спречавању прегревања од:
- Покретање система хлађења
- Оператори упозорења о проблемима
- Аутоматски се искључује ако је потребно
Електронски регулатори
Савремене хидрауличне станице често укључују контролу рачунара које:
- Оптимизирајте перформансе аутоматски
- Омогућите даљинско надгледање
- Оперативни подаци дневника
- Омогућите предиктивно одржавање
Разумевање како ради хидрауличне станице је лакше када следите течност кроз комплетно путовање:
1. корак: Унос течности
Хидраулична пумпа ствара усисавање која црта течност из резервоара кроз усисни цедит. Овај цједило хвата велике честице које могу оштетити пумпу.
2. корак: притисак
Пумпа компримира течност и гура га у систем под високим притиском. Притисак може бити у опсегу од 500 ПСИ за светлосну рад до 10.000 пси или више за тешке апликације.
Корак 3: Контрола протока
Течност под притиском тече кроз контролне вентиле који је усмерава на то где је потребно. Ови вентили се понашају као контролери саобраћаја за хидрауличну течност.
Корак 4: Радни наступ
Течност под притиском достиже хидрауличке актуаторе (цилиндре или моторе) где хидраулична енергија се претвара на механичку енергију како би обављала користан рад.
Корак 5: Проток повратка
Након посла, течност се враћа у резервоар путем повратних филтера. Ови филтери улове било какве контаминације покупе током радног циклуса.
Корак 6: Условање
Повратак у резервоар, течност:
- Хлади доле
- Издања заробљене мехуриће ваздуха
- Омогућава да се честице населили
- Спрема се за следећи циклус
Отворите системе петље
У отвореним системима, течност се враћа директно у резервоар након употребе. Предности укључују:
- Боље хлађење
- Једноставнији дизајн
- Ниже трошкове
- Лакше одржавање
Затворени системи петље
У затвореним системима, течност кружи директно између пумпе и актуатора. Предности укључују:
- Компактнији
- Боља ефикасност
- Потребна је мање течности
- Бржи одговор
Системи фиксног помака
Ове пумпе померају исту количину течности са сваком ротацијом. Они су:
- Једноставно и поуздано
- Ниже трошкове
- Добро за константне апликације
- Захтевајте сигурносне вентиле за заштиту притиска
Променљиви системи за померање
Ове пумпе могу променити количину излаза. Они нуде:
- Боља енергетска ефикасност
- Аутоматска контрола притиска
- Рад променљиве брзине
- Сложеније, али свестраније
Електричне хидрауличне станице
- Најчешће у фабрикама и радионицама
- Прецизна контрола брзине
- Чист рад (без испуха)
- Лако аутоматизовати
- Захтевајте електрично напајање
Хидрауличне станице погоњене мотором
- Користите бензинске или дизел моторе
- Преносиви и независни
- Добро за спољни / даљински рад
- Потребно је више одржавања
- Генерише издувни гас и буку
Стационарне хидрауличне станице
- Трајно инсталиран
- Веће и моћније
- Може да послужи више машина
- Бољи системи за хлађење
- Нижи трошкови пословања
Преносиве хидрауличне станице
- На котачима или носио ручно
- Самосталне јединице
- Савршено за терену
- Ограничена величином и тежином
- Већи трошак по коњских снага
Низак притисак (испод 1.000 пси)
- Користи се за основне апликације
- Компоненте ниже трошкове
- Једноставније одржавање
- Добро за почетнике
Средњи притисак (1.000-3.000 ПСИ)
- Најчешћи распон
- Добар баланс снаге и трошкова
- Широк избор апликација
- Стандардна индустријска употреба
Висок притисак (преко 3000 пси)
- Максимална снага у минималном простору
- Скупе компоненте
- Захтева стручно одржавање
- Користи се за тешки рад
Хидрауличне станице Повер безброј грађевинских машина:
Багери
Хидрауличне станице Контролишите процват, руку, канту и нумере. Један багер може имати више хидрауличких кола за различите функције.
Булдожери
Системи за подизање, рибљење сечива и трацк погона користе хидрауличну снагу.
Кранови
Хидрауличне станице пружају глатку, прецизну контролу за подизање и позиционирање тешких терета.
Бетонске пумпе
Хидраулични системи високог притиска гурају бетон кроз дугачке цреве на тачне локације.
Машински алати
Хидрауличне станице Снага:
- Пресс кочнице за савијање метала
- Хидрауличне преше за формирање делова
- Машине за бризгање
- Опрема за сечење метала
Индустријска опрема
- Виљушкари користе хидрауличне станице за подизање и нагињање
- Цонвеиор системи користе хидраулику за позиционирање
- Роботски системи се ослањају на хидрауличке актуаторе
Трактори
Савремени трактори користе хидрауличну снагу за:
- Системи за прикључак у три тачке
- Серво управљач
- Контрола примене
- Предњи утоваривачи
Опрема за жетву:Комбинује, балирке и остале пољопривредне машине користе хидраулику за прераду и руковање усев.
Лифтови возила
Свака продавница аутоматског поправка зависи од хидрауличних дизала покреће хидрауличне станице.
Камиони за смеће
Хидраулични системи снагу механизме за подизање и сабијање.
Кипери камиони
Хидрауличне станице подижу и доњи кревети за рубље за истовар.
Бродска опрема
Хидрауличне станице Снага:
- Системи управљача
- Децране кранови
- Сидро ветробране
- Опрема за руковање теретом
Оффсхоре платформе:Нафтне машине користе масивне хидрауличке системе за руковање бушењем и цевима.
Авионски системи
Хидраулична снага ради:
- Зупчаник
- Површине контроле лета
- Теретна врата
- Кочиони системи
Поузданост хидрауличких система чини их неопходним за безбедност лета.
Брзина протока
Мерено у галонима у минути (ГПМ) или литара у минути (лпм), проток одређује како се брзо покрећу актуатори. Виши проток значи бржи рад, али захтева веће пумпе и више снаге.
Радни притисак
Измерено у килограмима по квадратном инчу (ПСИ) или бару, притисак одређује колико силе систем може да створи. Виши притисак значи више силе, али захтева јаче компоненте.
Захтеви за напајање
Хидраулична снага (ХП) се може израчунати као:ХП = (проток × притисак) ÷ 1714
Ово помаже величини мотор потребан за покретање пумпе.
Ефикасност
Укупна ефикасност система обично се креће од 70-85% и зависи од:
- Ефикасност пумпе (85-95%)
- Ефикасност мотора (90-95%)
- Губици система (вентили, филтри, линије)
Велики однос велике тежине
Хидраулички системи генеришу више снаге по фунти од већине других извора напајања. То их чини идеалним за мобилну опрему у којој је важна тежина.
Прецизна контрола
Оператори могу контролисати силу, брзину и положај са изузетном тачношћу. Ова прецизност чини хидраулику савршено за деликатне операције.
Линеарни покрет
Хидраулични цилиндри пружају глатку, праву кретање без сложених механичких веза.
Инстант реверзибилност
Смјер се може одмах променити без заустављања, за разлику од механичких система којима су потребне квачице и зупчаници.
