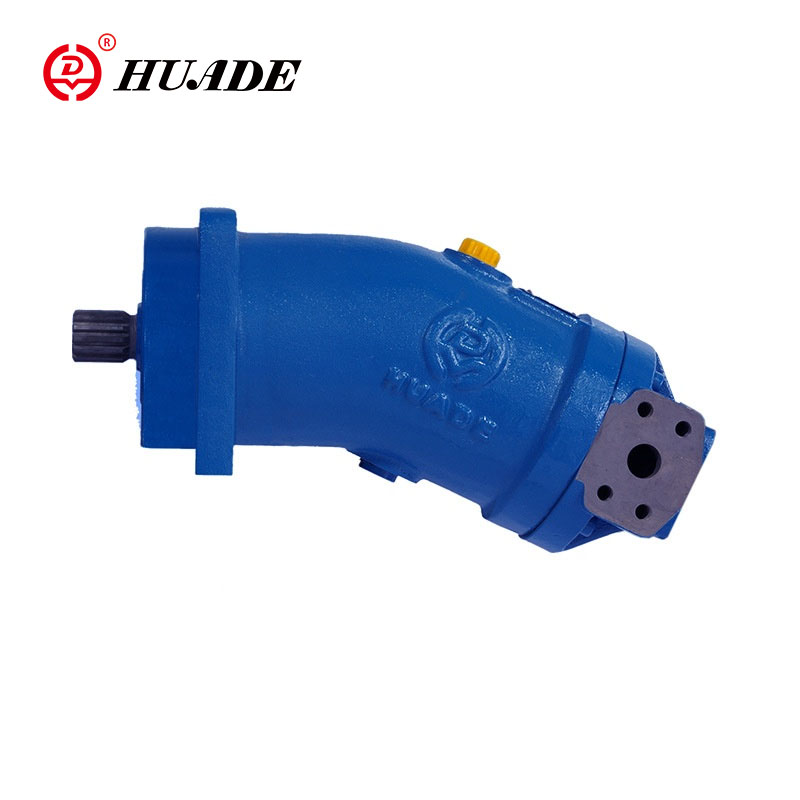

Аксијална клипна пумпа/мотор А2Ф

Аксијална клипна пумпа/мотор А2Ф А2Ф се може користити као пумпа мотора у хидростатичким погонима, у отвореном или затвореном кругу. То је аксијална клипна јединица савијене осе са фиксним померањем. Ако ради као пумпа, проток А2Ф пумпе је пропорционалан брзини погона и запремини. Ако се ради као мотор, излазна брзина А2Ф мотора је пропорционална запремини померања и обрнуто пропорционална померању. Излазни обртни момент расте са падом притиска између стране високог и ниског притиска.

Параметар производа фиксне аксијалне клипне пумпе/мотора А2Ф

• Величина: 10-500
• Вршни притисак: до 40МПа
• Круг: за отворено или затворено коло.
• Дизајн: аксијални конусни клип, дизајн савијене осе

▶Улазни радни притисак

◆Пумпа

Минимални притисак на портовима А или Б

P_абс-------0,08МПа

У затвореним круговима, притисак напајања мора бити између 0,2МПа и 0,6МПа, у зависности од брзине пумпе и вискозитета хидрауличке течности

◆Мотор

Притисак на порту А или Б

Називни притисак ПН = 35МПа

Вршни притисак П_мак= 40МПа

Збир притисака на портовима А и Б не сме да пређе 70МПа (појединачни притисак на обе стране макс. 40МПа)

▶Излазни радни притисак

◆Пумпа

Номинални притисак---П_N= 35МПа

Врхунски притисак-----П_мак= 40МПа

Притисак случаја

▶Максимални дозвољени притисак кућишта (на прикључку Т)

Пабс----0.2МПа

▶Распон температуре уља

t_мин---- -25℃

t_мак--- +80℃

▶Распон вискозитета

V_мин----(за кратке периоде)10мм²/с

V_мак---(за кратке периоде)1000мм²/с

▶Оптимални радни вискозитет

V_опт--- 16-36мм²/с

Карактеристике производа и примена  аксијалне клипне фиксне пумпе/мотора А2Ф

Карактеристике

▶Ротациона група високих перформанси са добро доказаном сферном контролном површином са предностима: самоцентрирајућа ниска периферна брзина, висока ефикасност.

▶ Робусни котрљајни лежајеви издржавају дуг радни век.

▶ Погонска осовина способна да прихвати радијално оптерећење.

▶ ИСО монтажна прирубница, униформна за фиксни померај.

▶Пумпе/мотори и варијабилни мотори од величине 55.

▶ Може се користити у комбинацији са течностима отпорним на ватру.

▶ Ниска производња буке.

Апликација

Аксијална клипна пумпа / мотор А2Ф се широко користи у инжењерским машинама, машинама за угаљ, пољопривредним машинама, металуршкој опреми, алатним машинама итд.
