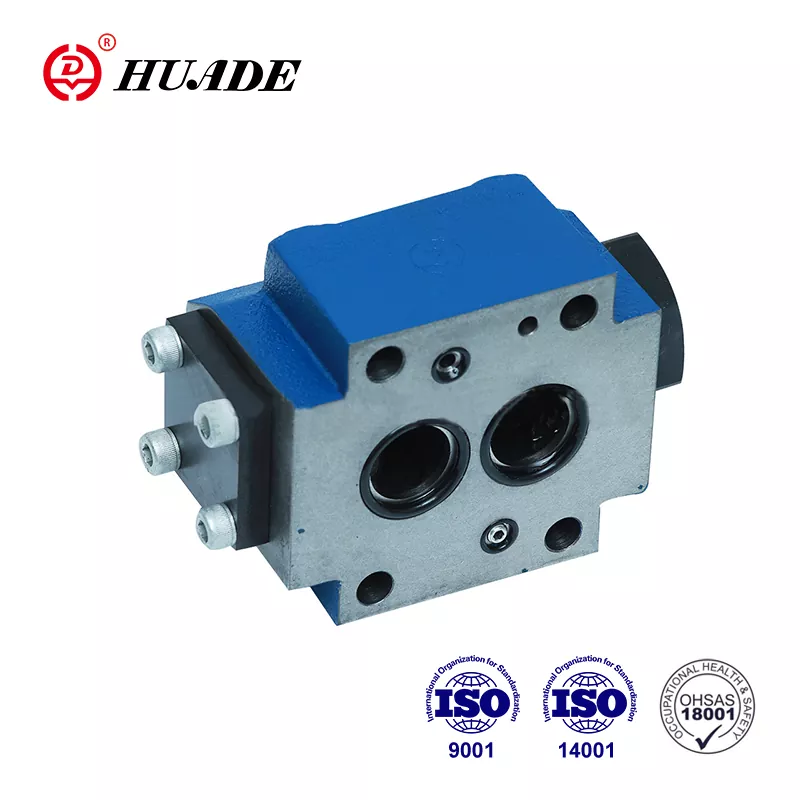

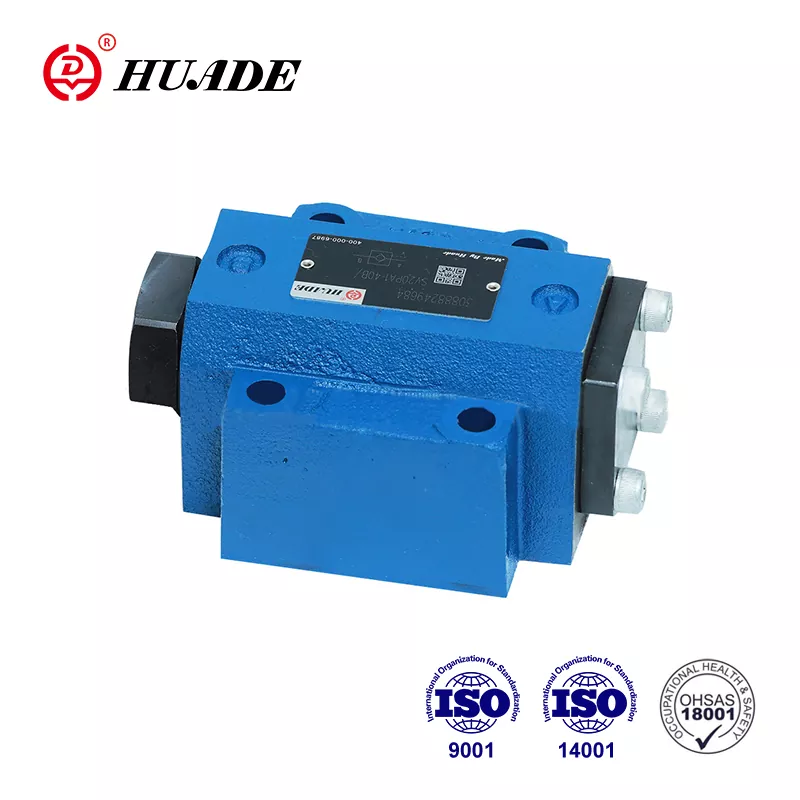

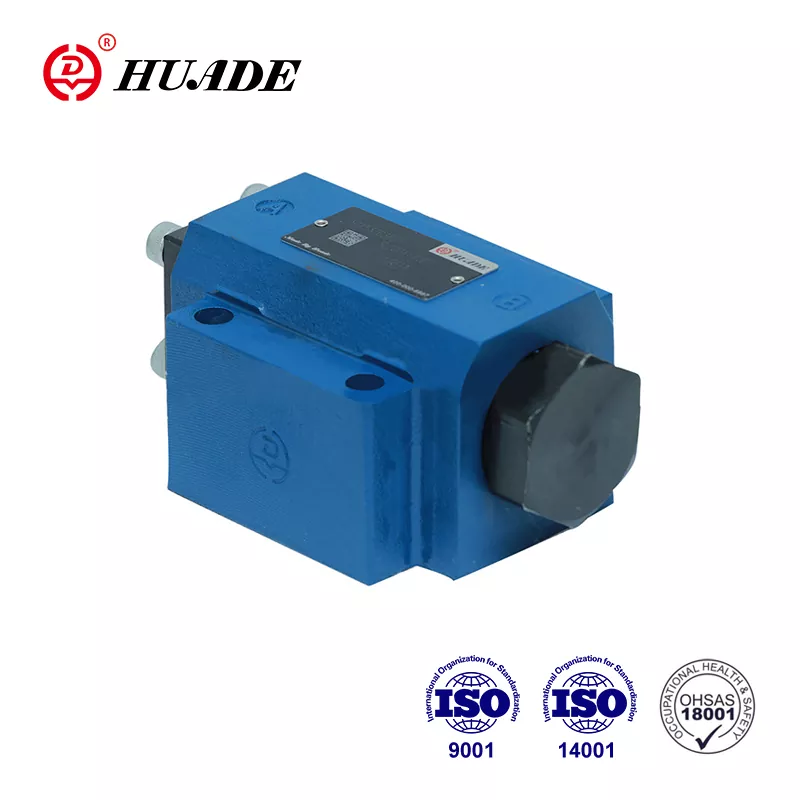

Након што је Хуаде основан, два пута је сарађивао са Рекротхом. Хуаде® неповратни вентил СВ су приступачне замене за исту серију производа Рекротх-а. Конкурентан је са добро познатим производима са добрим квалитетом и нижом ценом. Фабрика је прошла ИСО9001, ИСО14001 и ОХ САС18001. То је добро познат национални бренд у Кини. У гарантном року, поправка је бесплатна. Сви неповратни вентили се подвргавају ригорозном тестирању пре него што напусте фабрику како би се осигурале супериорне и стабилне перформансе. Хуаде® хидраулични вентили се широко користе у војној индустрији и другим областима због врхунских перформанси.
|
Технички подаци |
||||||
|
Стиле |
10 |
16 |
20 |
25 |
30 |
|
|
Тежина |
монтажа на подлогу (кг) |
1.8 |
- |
4.7 |
- |
7.8 |
|
навојни спој (кг) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Положај уградње (МПа) |
Опционо |
|||||
|
Смер протока (МПа) |
Од А до Б слободно, од Б до А кроз отвор |
|||||
|
Радни притисак, мак. (МПа) |
0,5~315 |
|||||
|
Контролни притисак, мак (МПа) |
0,5~315 |
|||||
|
Контролна запремина - порт Кс (цм3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Контролне области - област А1 (цм3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-површина А2 (цм3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-површина А3 (цм3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-површина А4 (цм3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Течност под притиском |
Минерална уља (за НБР заптивање) или фосфатни естар (за ФПМ заптивање) |
|||||
|
Распон температуре флуида под притиском (℃) |
-30～+80 |
|||||
|
Опсег вискозитета (мм2/с) |
2,8 до 500 |
|||||
Карактеристике:
▶ неповратни вентил контролисан течношћу
▶ За монтажу на подлогу, шаблон за монтажу према ДИН 24 340
▶ Спој са подплатом или навојним навојем
▶ Са или без прикључка за цурење
▶ Са или без предотварања
▶ Тип са предотварањем, влажном декомпресијом
▶ 4 притиска отварања
▶ Пренос на Дин 24 340 од А, 1СО 4401 и ЦЕТОП-РП 121Х
апликација:
Неповратни вентили СВ са пилотом се користе за изолацију радних кругова под притиском, као заштита од спуштања оптерећења када дође до прекида водова или против пузајућих покрета хидраулички закључаних актуатора.
Неповратни вентили СВ су хидраулични пилотски неповратни вентили у дизајну типа капе који се могу отворити како би се омогућило ниско у било ком смеру.
У основи, ови вентили се састоје од кућишта (1), клапног вентила (2), компресионе опруге (3), контролног калема (4) као и предотварања, као и кугличног вентила (5), опционо.
Вентил омогућава слободан проток од А до Б, у супротном смеру клапна (2) се додатно на силу опруге држи на свом седишту притиском система.
Преко прикључка за притисак на контролном прикључку Кс управљачки клип (4) се помера удесно. Ово гура куку (2) са седишта. Сада вентил такође може имати проток од Б до А.
Да би се обезбедило правилно отварање вентила преко контролног клипа (4) неопходан је одређени минимални контролни притисак.
Овај вентил има додатно предотварање. Преко прикључка за притисак на контролном прикључку Кс управљачки клип (4) се гура удесно.
Ово прво гура лопту (5), а затим лоптицу (2) са седишта. Сада вентил такође може имати проток од Б до А. Због предотварања долази до пригушене декомпресије течности под притиском. Овим се избегавају могући удари притиска
Поглед у резу неповратног вентила типа СВ. .ПА
(без отвора за цурење, са предотварањем)
