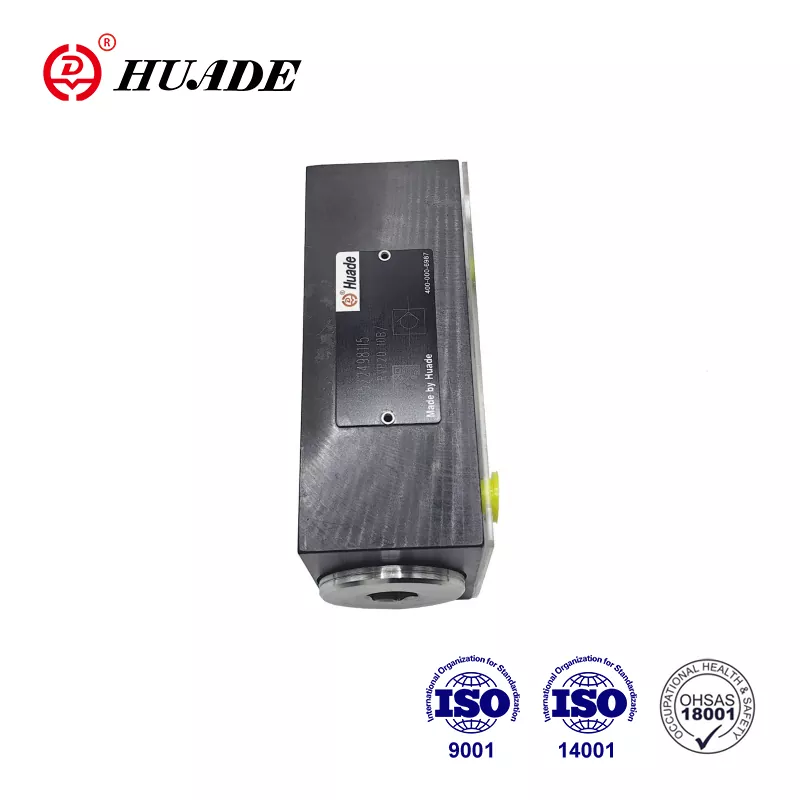

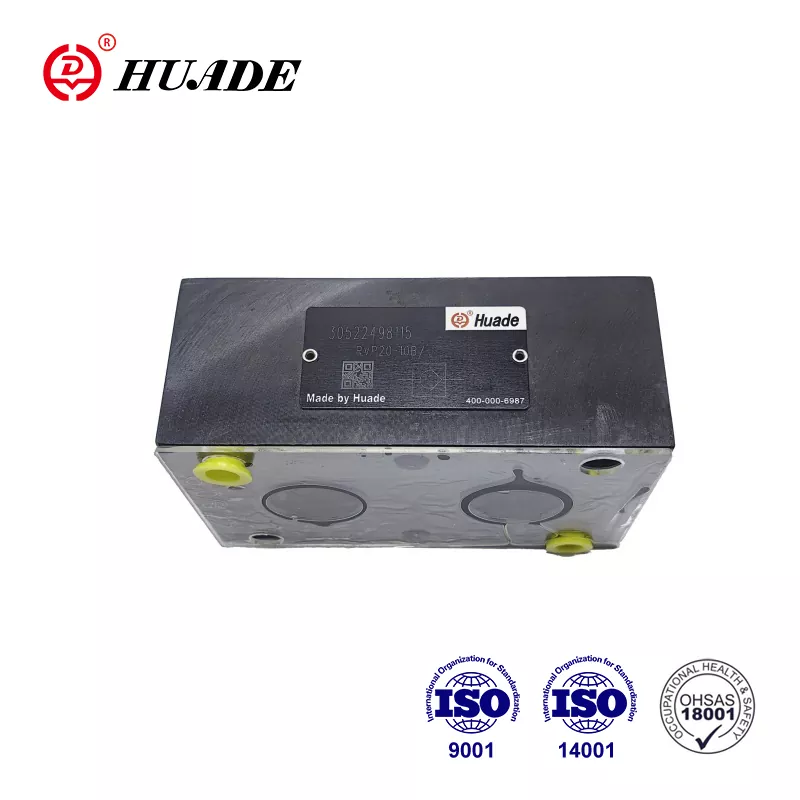

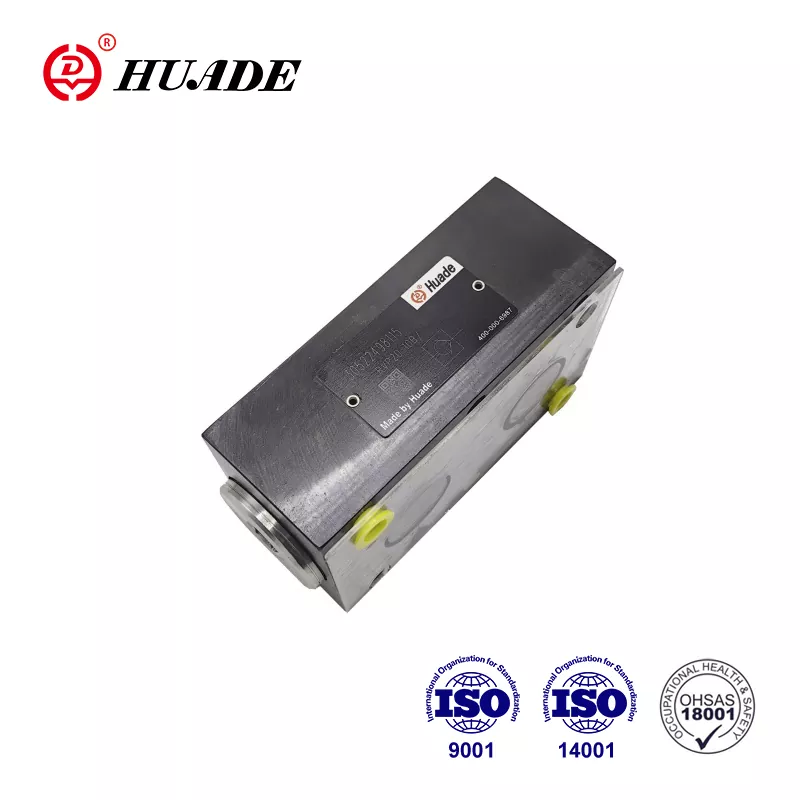

Неповратни вентил РВП 20

Сарадња са Рекротх-ом по други пут 1995. године, Хуадеов неповратни вентил високих перформанси РВП 20 може у потпуности да замени вентил истог типа који нуди Рекротх. Цена је разумнија. Сви Хуаде® неповратни вентили РВП 20 имају једногодишњу гаранцију. Фабрика је прошла ИСО9001, ИСО14001 и ИСО45001. Хуаде® неповратни вентили се широко користе у инжењерингу и грађевинским машинама, металургији, алатним машинама, итд. Ово је стари бренд у Кини.

Параметар производа неповратног вентила РВП 20

Карактеристике производа и примена неповратног вентила РВП 20

Карактеристике:

▶ Прикључак подплоче

▶ Затварање без цурења у једном правцу

апликација:

Неповратни вентил РВП 20 се углавном користи на излазу пумпе као вентил против притиска и бајпас вентил.

Детаљи производње повратног вентила РВП 20

Неповратни вентил типа РВП 20 има задатак да, по могућности, затвори цурење без цурења у једном смеру и да омогући слободан проток у супротном смеру. Структурни дијаграм је следећи. У основи се састоји од кућишта (1), отвора (2), компресионе опруге (3) и седишта опруге (4). Ход наглавка (2), који је вођен по свом спољашњем пречнику, ограничен је механичким граничником. Уграђена притисна опруга (3) подржава покрет затварања. Штавише, опруга за притисак (3) држи цев (2) у затвореном положају чак и када нема протока кроз вентил.

Симбол

Структурни дијаграм

①Кућиште  ②Поппет  ③Опруга  ④Опружно седиште

Обавештење о неповратном вентилу РВП 20

1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.

2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух.

3. Производи без подплоче приликом напуштања фабрике, ако су потребни, посебно наручите.

4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера.

5. Храпавост површине повезане са вентилом је потребна до 0,8.

6. Завршна обрада спојног комада је потребна на 0,01/100 мм.
