Замислите да диригујете оркестром. Музичарима не говорите само да свирају „гласно“ или „тихо“ – већ им дајете суптилне покрете рукама који говоре „мало тише“, „постепено гласније“ или „задрже тачну јачину звука“. Хидраулички пропорционални вентил је као проводник за хидрауличну течност, пружајући бесконачно променљиву контролу уместо само „укључено“ или „искључено“.
За основе, почните сашта је пропорционални вентил.
Аналогија кафића
Замислите пропорционални вентил као што је апарат за еспресо у вашем омиљеном кафићу. Бариста не окреће само прекидач да би добио савршен еспресо – они постепено повећавају притисак, пажљиво контролишу брзину протока и врше подешавања у реалном времену на основу начина на који се кафа извлачи. Слично томе, пропорционални вентил континуирано прилагођава свој положај на основу електричних повратних информација како би испоручио тачно праву количину хидрауличке снаге.
Како раде хидраулички пропорционални вентили? Путовање корак по корак
Пратимо пут управљања од електричног сигнала до прецизног хидрауличког дејства.
[Погледајте детаљно објашњењекако раде пропорционални вентили.]
1Командни центар (контролни сигнал)
ПЛЦ (програмабилни логички контролер) или други контролни систем шаље електрични сигнал - обично 0-10 волти, 4-20 милиампера, или чак дигиталне команде кроз индустријске мреже као што су ЦАНбус или Етхернет.
2Преводилац (пропорционални соленоид)
Пропорционални соленоид вентила делује као преводилац, претварајући електричну енергију у механичку силу. За разлику од обичних соленоида који су или "под напоном" или "искључени", пропорционални соленоиди стварају силу која је директно пропорционална јачини улазног сигнала.
3Прецизни покретач (калем вентила)
Ова механичка сила гура калем вентила - прецизно обрађену цилиндричну компоненту - до тачних положаја. Како се калем креће, он открива отворе различите величине (који се називају отвори) који контролишу проток течности.
4Паметна повратна петља (ЛВДТ сензор)
Напредни пропорционални вентили укључују ЛВДТ (Линеар Вариабле Дифферентиал Трансформер) који константно прати положај калема. Ово ствара систем затворене петље који аутоматски исправља спољашње сметње, промене температуре и хабање.
Пример из стварног света
Када руковалац багера помери џојстик до пола, пропорционални вентил прима 50% сигнала. Калем се помера у положај који омогућава тачно половину максималног протока у хидраулични цилиндар, што резултира глатким, контролисаним кретањем руке при тачно пола брзине.
Пропорционални вентил против серво вентила против он/офф вентила: ултимативно поређење
Разумевање разлика између типова вентила је кључно за прави избор:
| Феатуре | Он/Офф вентил | Пропорционални вентил | Серво вентил |
|---|---|---|---|
| Тип контроле | Бинарно (отворено/затворено) | Бесконачно позиционирање | Ултра-прецизно позиционирање |
| Време одговора | 10-100 милисекунди | 5-50 милисекунди | 1-10 милисекунди |
| Прецизност | ±5-10% | ±1-3% | ±0,1-0,5% |
| Цост | 50-500 долара | 500-5.000 долара | 2.000-20.000 долара |
| Типичне апликације | Једноставна контрола укључивања/искључивања | Општа аутоматизација | Системи високе прецизности |
| Одржавање | Ниско | Средње | Високо |
| Осетљивост на контаминацију | Ниско | Средње | Врло високо |
| Енергетска ефикасност | Јадно | Добро | Одлично |
Када одабрати сваки тип
Одаберите Он/Офф вентиле када:
Довољна је једноставна контрола покретања/заустављања • Буџет је изузетно мали • Окружење са великом контаминацијом • Ресурси за одржавање су ограничени
Изаберите пропорционалне вентиле када:
Потребна вам је променљива контрола брзине/притиска • Енергетска ефикасност је важна • Гладан рад је важан • Потребна је умерена прецизност
Одаберите серво вентиле када:
Ултра-висока прецизност је критична • Потребан је веома брз одговор • Буџет омогућава врхунске перформансе • Чисто окружење се може одржавати
Врсте хидрауличних пропорционалних вентила: проналажење савршеног споја
По функцији: Три главне категорије

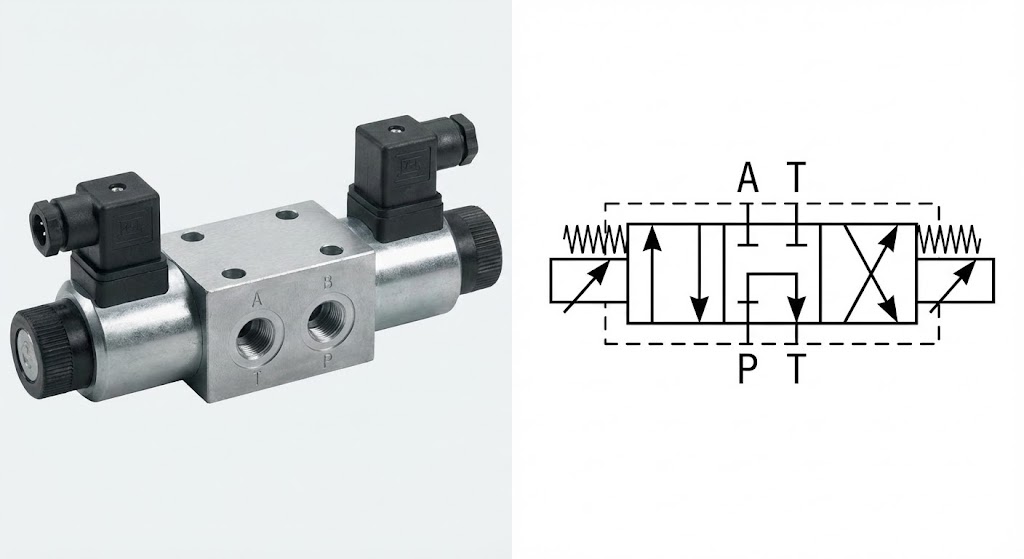

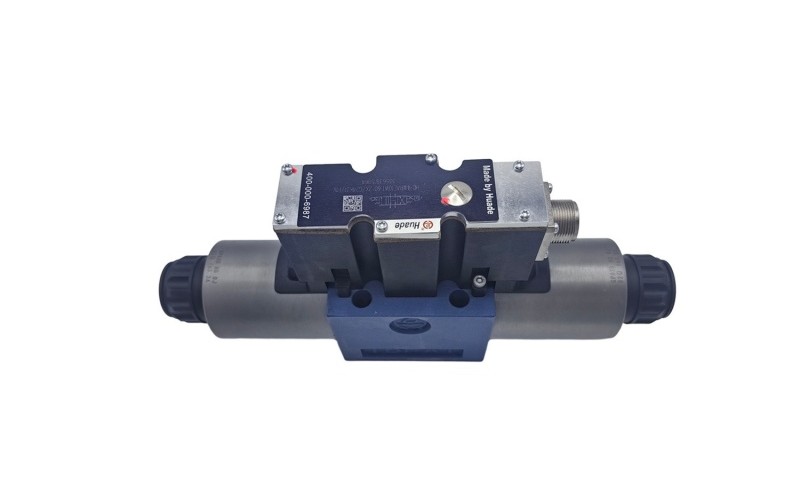

1. Пропорционални регулациони вентили
Шта раде:Контролишите и смер и брзину хидрауличних актуатора
Замислите то као:Паметан контролор саобраћаја који не само да усмерава саобраћај већ и контролише ограничења брзине
Уобичајени модели:Босцх Рекротх 4ВРА серија, Паркер Д1ФБ серија
Најбоље за:Машине алатке, бризгање, општа аутоматизација

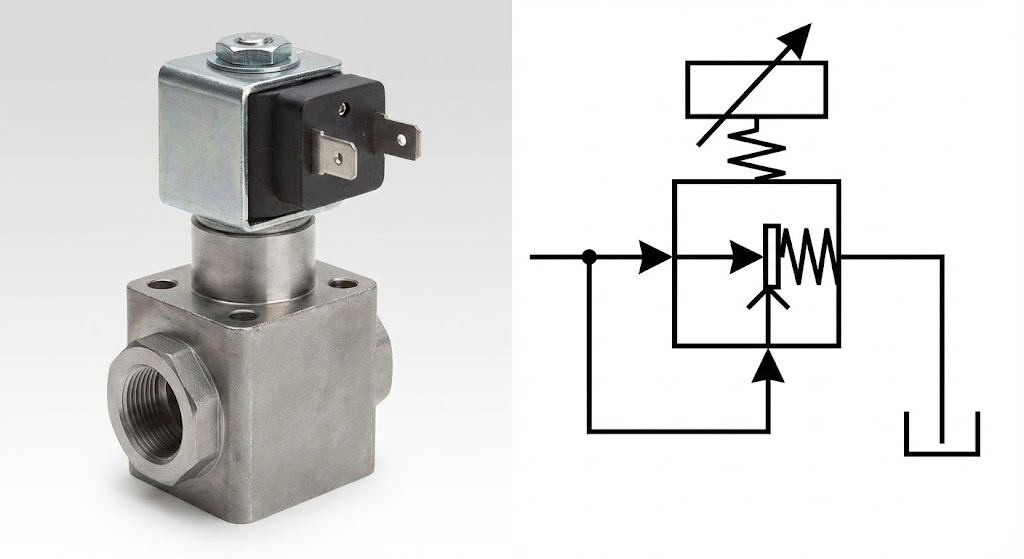

2. Регулациони вентили пропорционалног притиска
Шта раде:Одржавајте прецизан притисак у систему без обзира на захтеве протока
Замислите то као:Паметан регулатор притиска воде који одржава притисак туша савршеним чак и када неко укључи машину за прање судова
Типови:Растерећење притиска, редукција притиска, вентили за редослед притиска
Најбоље за:Операције пресовања, системи стезања, испитивање притиска

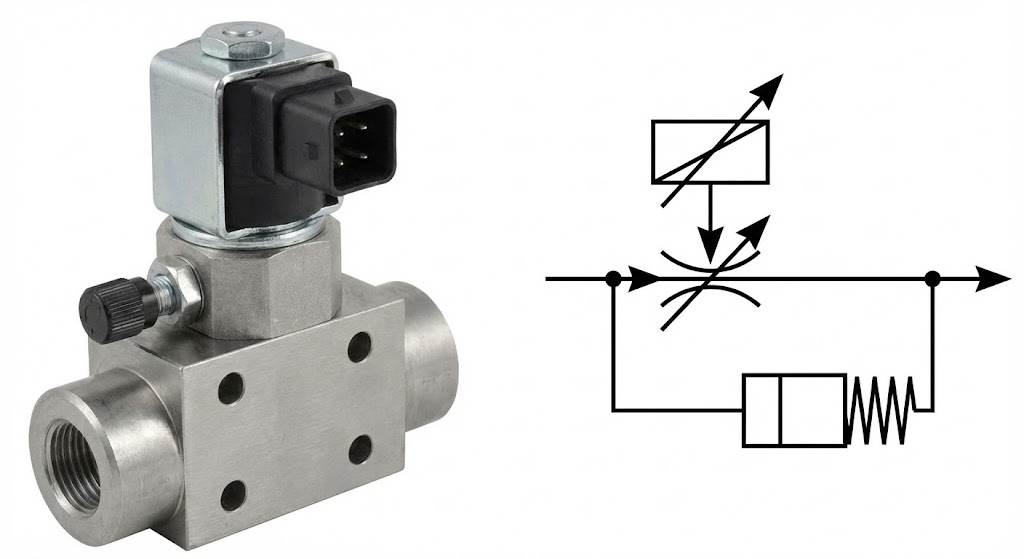

3. Пропорционални вентили за контролу протока
Шта раде:Одржавајте тачне брзине протока независно од промена притиска
Замислите то као:Систем темпомата за хидраулички проток
Често укључују:Компензатори притиска за управљање независно од оптерећења
Најбоље за:Контрола брзине, синхронизовани рад, апликације за мерење
По конструкцији: Разумевање механике

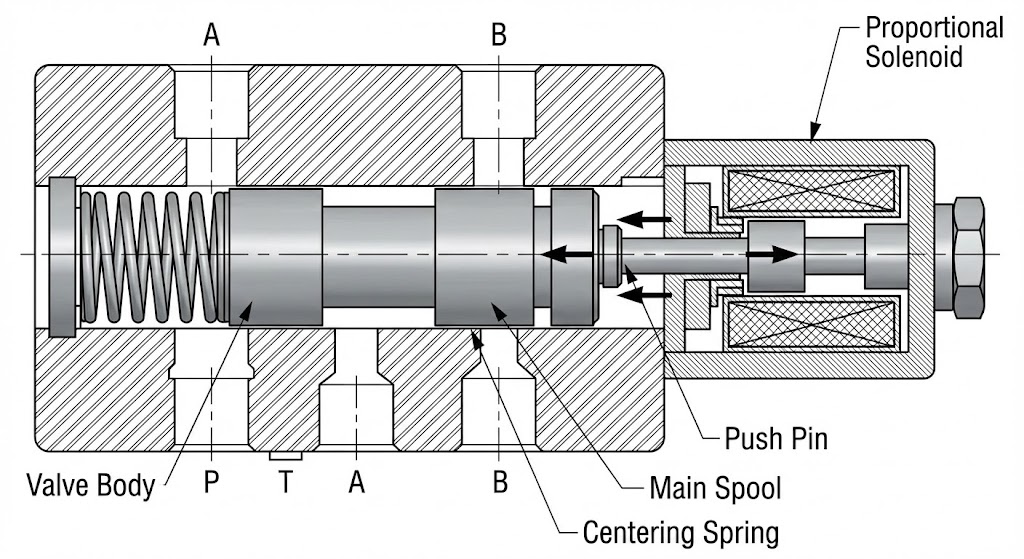

Пропорционални вентили директног дејства
• Електромагнет директно помера главни калем
• Једноставнија конструкција, нижи трошкови
• Брзине протока обично до 100 ГПМ
• Оцене притиска до 3000 ПСИ
• Савршено за: апликације средње величине са умереним потребама за перформансама

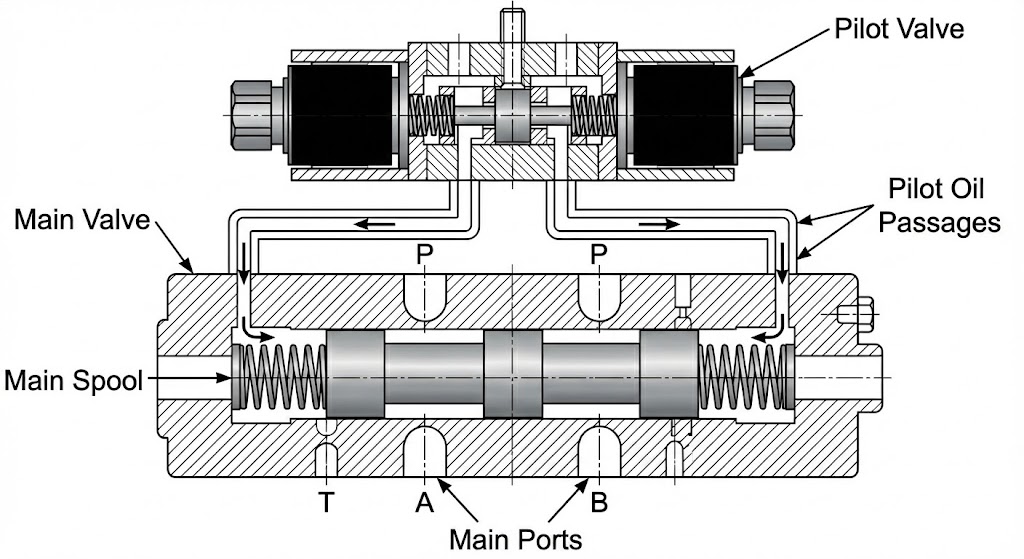

Пропорционални вентили којима управља пилот
• Мали пилот вентил контролише рад главног вентила
• Већа способност протока и притиска
• Брзине протока до 500+ ГПМ
• Оцене притиска до 5.000+ ПСИ
• Савршено за: велике индустријске системе и мобилну опрему
Карактеристике перформанси које су важне: Техничко дубоко зарон
Разумевање односа сигнал-ток
Срце перформанси пропорционалног вентила лежи у томе колико прецизно претвара електричне сигнале у хидраулички излаз. Ево шта значе кључне спецификације:
Линеарност (±0,5% до ±3%)
Замислите да нацртате праву линију на милиметарском папиру. Линеарност мери колико су стварне перформансе вашег вентила близу тој савршеној правој линији. Боља линеарност значи предвидљивију контролу.
Хистереза (±0,5% до ±5%)
Ово мери разлику у излазу када се истој радној тачки приближите из различитих праваца. Замислите то као игру на волану - мање хистерезе значи прецизнију контролу.
Поновљивост (±0,1% до ±2%)
Колико доследно вентил обавља исту операцију? Ово је као да тражите од кошаркаша да изводи слободна бацања - боља поновљивост значи поузданији учинак.
Време одговора (5-100 милисекунди)
Колико брзо вентил реагује на промене сигнала? За динамичке апликације, бржи одзив спречава нестабилност система и побољшава перформансе.
Математика иза магије: једначине тока
Основна једначина протока за пропорционалне вентиле је:
К = Цд × А × √(2ΔП/ρ)
где:
К = брзина протока
Цд = коефицијент пражњења
А = Површина отварања вентила (контролисано положајем калема)
ΔП = Разлика притиска на вентилу
ρ = густина течности
Ова једначина показује зашто су пропорционални вентили тако ефикасни: прецизном контролом површине (А), они пружају прецизну контролу протока без обзира на варијације притиска.
Приче о успеху из стварног света: апликације које трансформишу индустрију
Студија случаја 1: Револуција убризгавања
Изазов:Произвођач аутомобилских делова борио се са недоследним убризгавањем пластике, што је изазвало 20% стопа отпада и притужби купаца.
Решење:Примена Моог Д941 пропорционалних вентила за контролу брзине убризгавања и притиска.
Процес:
• Фаза брзине: вентил обезбеђује брзо, контролисано убризгавање за попуњавање 95% калупа
• Фаза паковања/држања: Беспрекоран прелазак на прецизну контролу притиска
• Фаза опоравка: Контролисана ротација завртња за припрему следећег ударца
Студија случаја 2: Прецизност мобилне опреме
Изазов:Купци произвођача дизалица су се жалили на трзаве покрете терета који изазивају забринутост за безбедност и губитак продуктивности.
Решење:Данфосс ПВГ 48 пропорционални систем вентила са електронским џојстицима.
Трансформација:
• Пре: Контрола бинарног вентила је изазвала нагле стартове/зауставе
• После: глатко убрзање/успоравање који одговара уносу оператора
• Напредне функције: Сензивање оптерећења за енергетску ефикасност, електронска контрола за прецизно позиционирање
Студија случаја 3: Прецизност челичане
Изазов:Ваљаоници челика је била потребна прецизна контрола притиска за конзистентну дебљину производа (толеранција ±0,01 мм).
Решење:АТОС ДПЗО пропорционални вентили притиска са интегрисаном контролом повратне спреге.
Иновација:
• Мерење дебљине у реалном времену се враћа контроли вентила
• Аутоматско подешавање притиска компензује варијације материјала
• Контрола затворене петље одржава конзистентну силу упркос променама брзине
Избор правог пропорционалног вентила: Ваш водич за избор
Корак 1: Дефинишите своје системске захтеве
Контролна листа спецификација перформанси:
• Максимални притисак система: _____ ПСИ
• Захтевани проток: _____ ГПМ
• Опсег радне температуре: _____ до _____ °Ф
• Захтеви за време одговора: _____ милисекунди
• Потребна тачност: ±_____ %
• Тип контролног сигнала: напон / струја / дигитални
Корак 2: Посебна разматрања апликације
За производњу/индустријску примену:
• Размотрите вентиле са интегрисаном електроником (Босцх Рекротх 4ВРА серија)
• Потражите могућности комуникације са сабирницом поља
• Дајте приоритет поновљивости и дугорочној стабилности
За мобилну опрему:
• Изаберите вентиле оцењене за вибрације и ударце (Данфосс ПВГ серија)
• Размотрите захтеве за заптивање околине
• Процените потрошњу енергије за системе који раде на батерије
За ваздухопловство/критичне апликације:
• Изаберите вентиле са редундантним системима повратне спреге
• Размотрите посебне материјале за екстремне температуре
• Процените карактеристике режима квара
