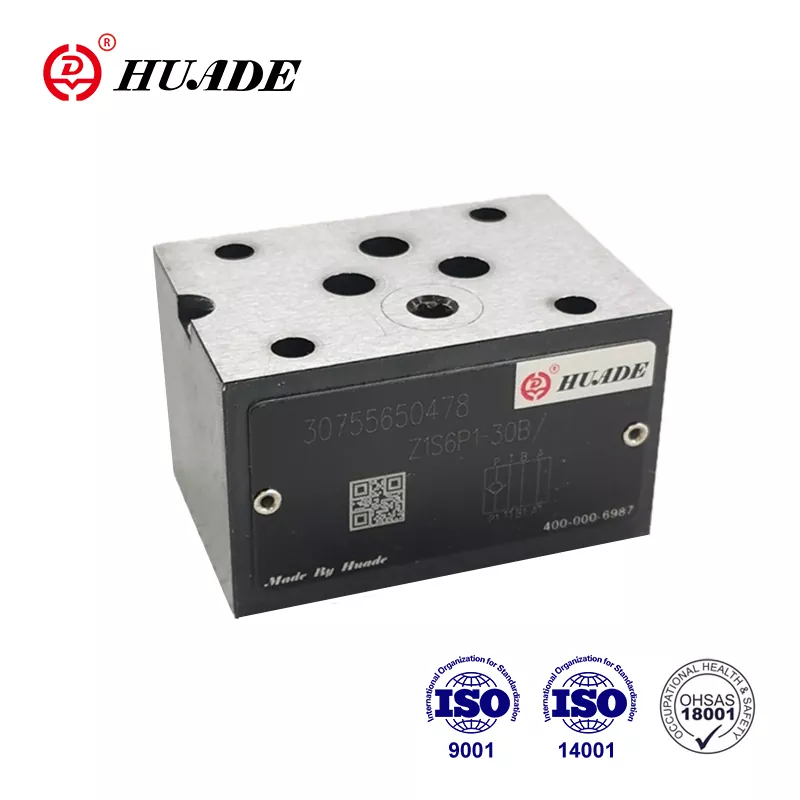

Сендвич плоча за неповратни вентил З1С

Као водећи кинески произвођач хидрауличне технологије преноса и управљања, Хуаде је уградио најсавременију технологију компаније Рекротх. Хуаде® неповратни вентил З1С може у потпуности да замени З1С серију коју нуди Рекротх. То је исплативо. Хуаде је прошао ИСО9001, ИСО14001 и ИСО45001. Хуаде® кертриџ вентил З1С има поуздане перформансе. То је стари национални бренд у Кини. Напреднији је у технологији и издржљивији од сличних производа у овој линији.

Параметар производа сендвич плоче неповратног вентила З1С

Карактеристике производа и примена сендвич плоче неповратног вентила З1С

Карактеристике:

▶ Вентил са сендвич плочама за употребу у склоповима за вертикално слагање

▶ 8 различитих изолационих функција

апликација:

Ова сендвич плоча са неповратним вентилом тип З1С се користи за вертикалну уградњу на слагање.

4. Функције, пресеци, симболи сендвич плоче повратног вентила З1С

З1С вентил је неповратни вентил са директним управљањем у дизајну сендвич плоче. Користи се за затварање без цурења у једном смеру и омогућава слободан проток у супротном смеру. Овај тип вентила има металну заптивку између отвора (3) и кућишта (1). Неповратни вентили типа З1С су посебно погодни за апликације са радним притисцима изнад 10,0 МПа и брзинама протока преко 4 м/с.

Обавештење о сендвич плочи повратног вентила З1С

1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.

2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух.

3. Производи без подплоче приликом напуштања фабрике, ако су потребни, посебно наручите.

4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера.

5. Храпавост површине повезане са вентилом је потребна до 0,8.

6. Завршна обрада спојног комада је потребна на 0,01/100 мм.
