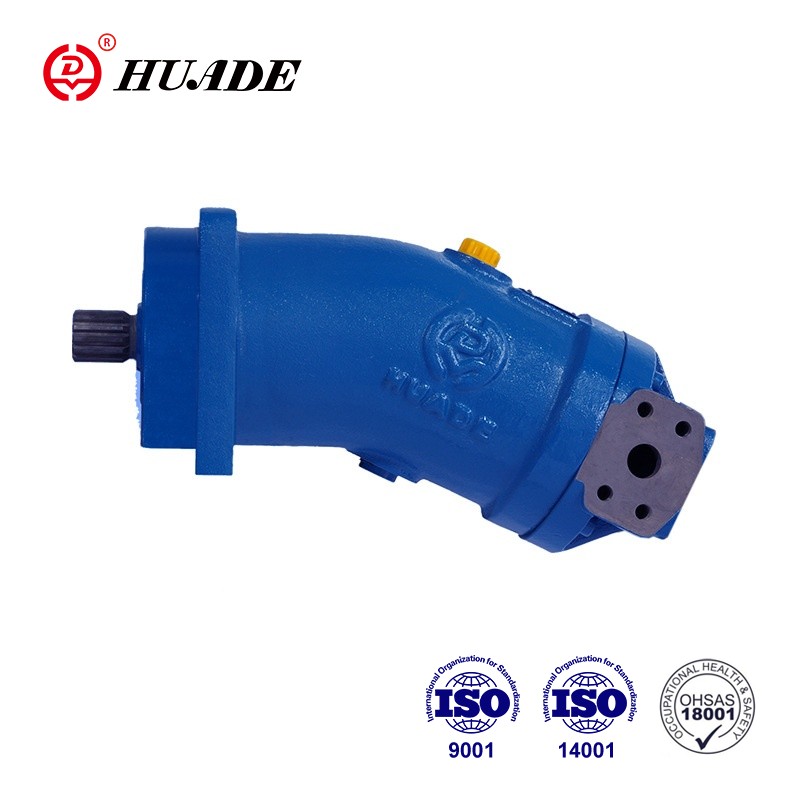

Аксијални клипни фиксни мотор А2ФЕ серија 6

Клипни мотор са фиксним померањем А2ФЕ серије 6 игра важну улогу у индустријским машинама. Због велике брзине, великог излазног обртног момента и односа снаге и тежине, као и високе укупне ефикасности, идеалан је избор за многе индустријске уређаје. Врхунске и стабилне радне перформансе А2ФЕ мотора чине га пожељним извором енергије у многим индустријским опреми и машинама.

 Параметар производа аксијалног клипног фиксног мотора А2ФЕ серије 6

■Заптивка вратила…Дозвољено оптерећење притиска

☑На радни век заптивке вратила утичу брзина аксијалног клипа и притисак дренаже кућишта (притисак кућишта).

☑Средњи диференцијални притисак од 2 бара између кућишта и притиска околине не сме бити трајно прекорачен при нормалној радној температури.

☑За већи диференцијални притисак при смањеној брзини, погледајте дијаграм.

Дозвољени су тренутни скокови притиска (т < 0,1 с) до 10 бара. Радни век заптивке вратила се смањује са повећањем учесталости скокова притиска.

☑Притисак кућишта мора бити једнак или већи од амбијенталног

■Смер протока

■ Опсег брзине

☑ Нема ограничења на минималну брзину нмин. Ако се захтева уједначеност кретања, брзина нмин не сме бити мања од 50 о/мин. Погледајте табелу вредности за максималну брзину.

■ Дуготрајни лежај

☑ Величине 250,355

☑ За дуг радни век и употребу са ХФ хидрауличним течностима. Идентичне спољне димензије као мотор са стандардним лежајевима. Могућа је накнадна конверзија на дуговечне лежајеве.

☑ Препоручује се испирање лежаја и кућишта преко прикључка У.

■Портови

Портс	Порт за	Дијаграм
А,Б T	Радна лука Одводни прикључак

Карактеристике производа и примена аксијалног клипног фиксног мотора А2ФЕ серије 6

Карактеристике:

Мотор ХД-А2ФЕ величине 28~355 серије 6

Номинални притисак 400 бара Максимални притисак 450 бара

■Фиксни плуг-ин мотор са аксијалним конусним клипом са ротационом групом савијене осе

дизајн, за хидростатичке погоне у отвореним и затвореним круговима.

■ Далекосежна интеграција у механички мењач захваљујући уградној монтажи

прирубница смештена у средини кућишта (изузетно штеди простор

конструкција)

■ Мале димензије, висока укупна ефикасност, комплетна јединица, готова монтажа и

тестиран, једноставан за инсталацију, једноставно укључите у механички мењач, бр

спецификације конфигурације које треба поштовати приликом инсталације

апликација:

А2ФЕ аксијални клипни мотор фиксног померања са савијеном осовином може се користити у грађевинским машинама, хидрауличним пумпним станицама, бушилицама, машинама за минирање, опреми за производњу папира, машинама за путеве и другој опреми како би се обезбедила стабилна и поуздана подршка за рад ове опреме.
