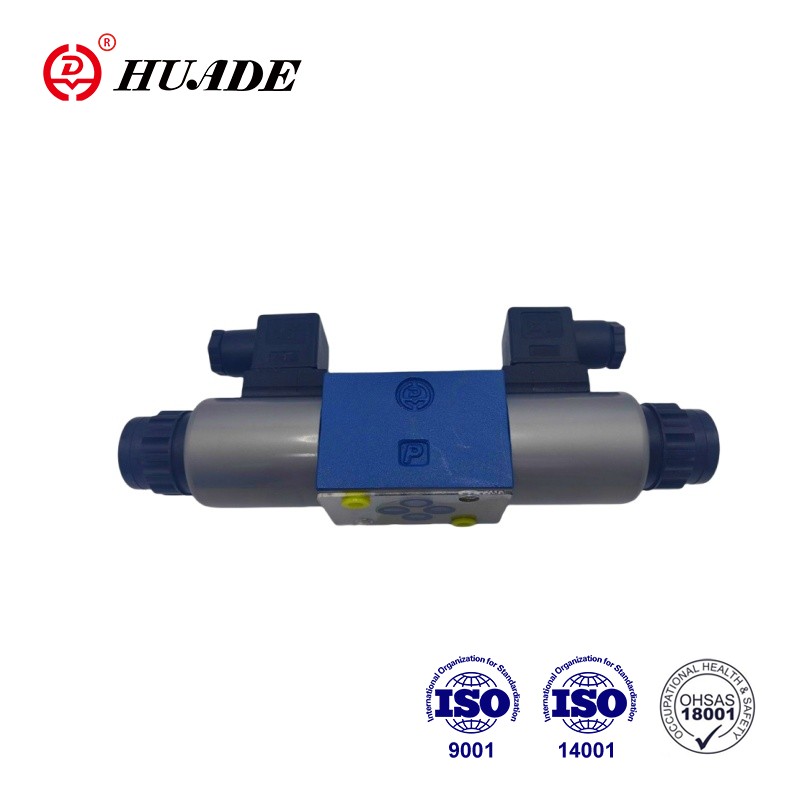

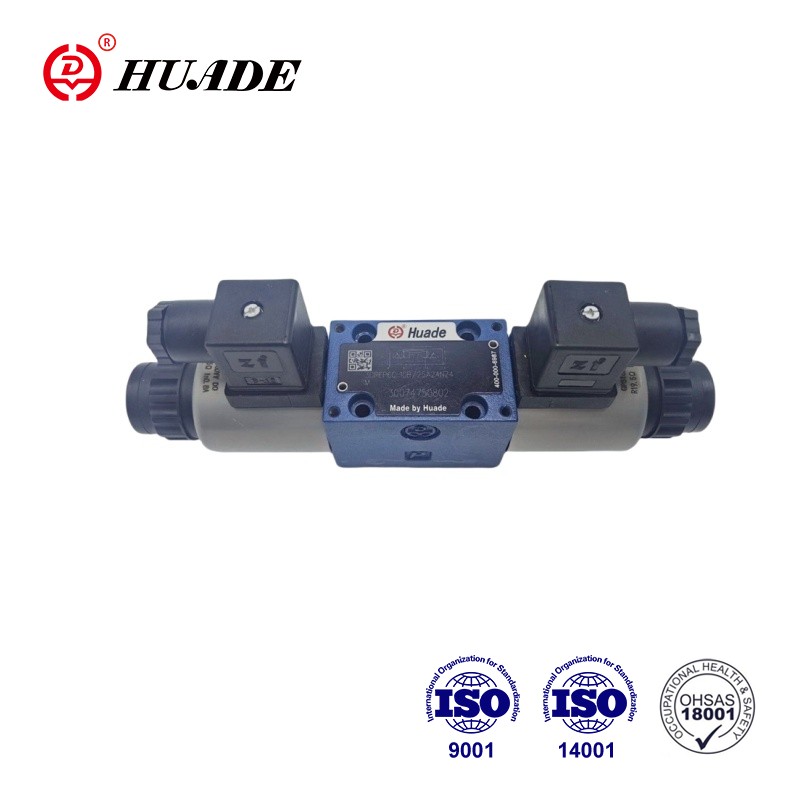

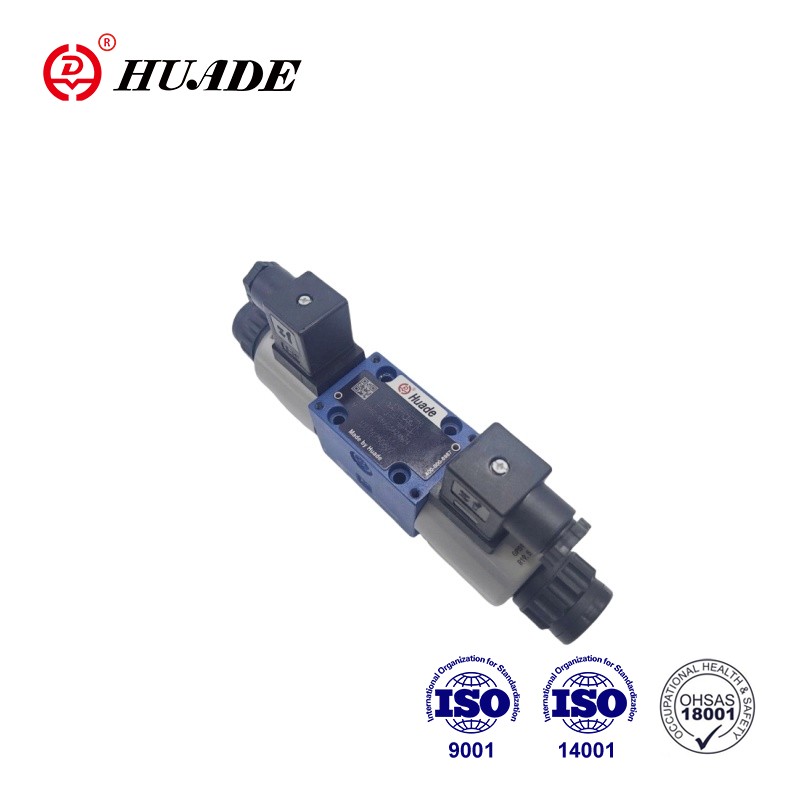

Тросмерни редуктор притиска тип 3ДРЕП 6Б се директно покреће пропорционалним соленоидима. Они претварају електрични улазни сигнал у излазни сигнал пропорционалног притиска. Пропорционални соленоиди су ДЦ соленоиди са мокрим пиновима који се могу контролисати са централним навојем и калемом који се може уклонити. Соленоиди се опционо контролишу преко екстерне контролне електронике.
| Хидраулични | ||
| Радни притисак (МПа) | Лука П | 10, ако је вишак 10, онда инсталирајте вентил, упишите ЗДР6ДП..-30Б/...у улазни порт |
| Лука Т | 3 | |
| Макс. проток (Л/мин) | 15(∆п=5МПа) | |
| Степен контаминације (ум) | Препорука за филтер са минималном стопом задржавања од β10≥ 75 | |
| Хистереза (%) | ≤3 | |
| Тачност поновљивости (%) | ≤1 | |
| Осетљивост одговора (%) | ≤1 | |
| Опсег преокрета (%) | ≤1 | |
| Течност под притиском | Минерално уље (за НБР заптивку), фосфатни естар (за ФПМ заптивку) | |
| Опсег вискозитета (мм2/с) | 2,8 до 380 | |
| Опсег температуре флуида под притиском (°Ц) | -20 до +70 | |
| Инсталација | опционо, пожељно хоризонтално | |
| Тежина (кг) | Тип Ц:2.6;Тип А.Б:1.5 | |
| Електрични, соленоидни | ||
| Напон напајања | ДЦ24В | |
| Називна струја по соленоиду (А) | 0.8 | |
| Макс.струја по соленоиду (А) | ≤0,02 | |
| Отпор соленоида (Ω) | Хладна вредност на 20°Ц | 19.5 |
| Макс. топла вредност | 28.8 | |
| Радно стање | континуирано | |
| Температура услова (°Ц) | ~+50 | |
| Температура завојнице (°Ц) | ~+150 | |
| Заштита према ДИН40 050 | ИП65 | |
| Електрични прикључци | 3ДРЕП | са компонентним утикачем на ДИН43650-АМ2 утични конектор према ДИН 43 650-АФ2/Пг11 |
| 3ДРЕПЕ | са компонентним утикачем на Е ДИН43563-АМ6-3 утични конектор Е ДИН43563-БФ6-3/Пг11 | |
Карактеристике:
▶Директно управљани пропорционални вентили за контролу притиска и смера протока
▶Покреће се преко пропорционалних соленоида са централним навојем и калемом који се може уклонити
▶Контролни калем са опругом
апликација:
Тросмерни пропорционални редуктор притиска 3ДРЕП 6Б има широку примену у производној опреми у нафтној, хемијској, фармацеутској и другим индустријама.
◆Дизајн:
Вентил се углавном састоји од:
◆Функција:
Када су соленоиди (1 и 2) без напона, контролни калем (5) се држи у свом средишњем положају помоћу опруга за притисак.
Контролни калем (2) се директно активира када је један од соленоида под напоном.
Нпр. укључивањем соленоида "а" (1)
→Калем за мерење притиска (5) и контролни калем (4) померају се удесно пропорционално електричном улазном сигналу.
→Веза од П до Б и А до Т је преко отвора у облику попречних пресека са прогресивним карактеристикама протока
◆Искључивање соленоида (1)
→Контролни калем (4) се враћа у средњи положај помоћу опруга за притисак
У средњем положају прикључци А и Б према Т су отворени, тако да течност под притиском може слободно да тече у резервоар. Опциони ручни прекидачи омогућавају померање контролног калема (4) без напајања соленоида.
●Пажња!
Ненаменска употреба ручне контроле може изазвати неконтролисано кретање машине!
Симболи пропорционалног редукционог вентила 3ДРЕП 6Б
