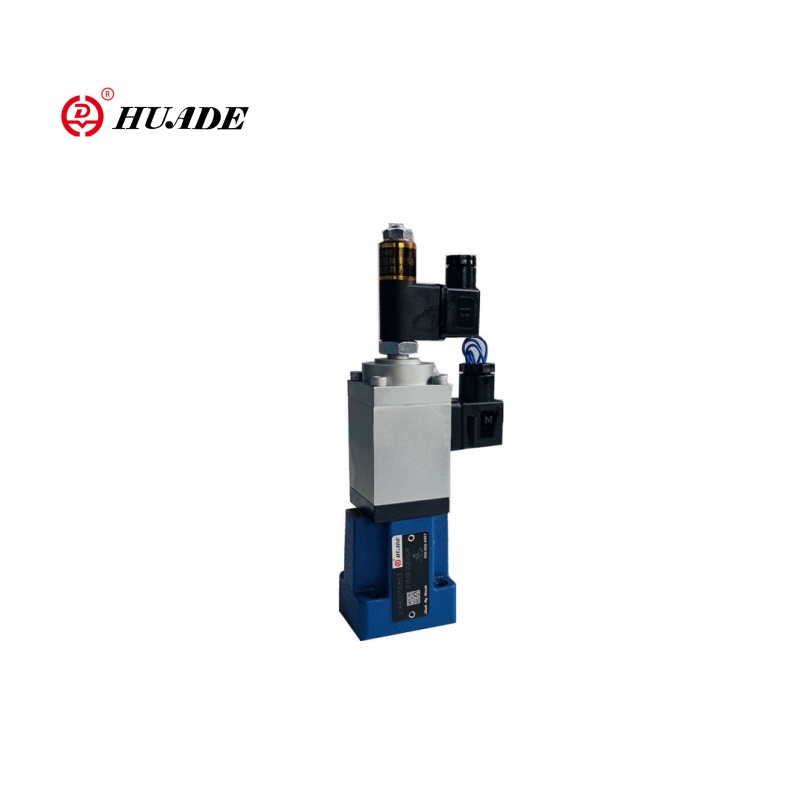

Шта је пропорционални контролни вентил?

2025-08-25 0 Оставите ми поруку

What is a Proportional Control Valve?

Једноставан квар вентила који је каскадно прошао кроз цео њихов систем. Али ово није био само квар вентила – то је била лекција коју сваки инжењер учи на тежи начин: нису сви вентили једнаки.

Ово је прича о томе како су пропорционални контролни вентили постали "само још једна компонента" до хероја који је уштедео производни уговор од 2 милиона долара. Што је још важније, то је ваш водич да никада не правите исте скупе грешке.

[Да бисте разумели комплетну технологију, погледајтешта је пропорционални вентил]

Шта вам нико не говори о пропорционалним контролним вентилима

Решење „Златокоса”.

Док сви причају о он/офф вентилима и серво вентилима, пропорционални вентили су „баш право“ решење које већина инжењера открива случајно.

Ево шта се десило са Мајковом фабриком:

Стари систем:Основни електромагнетни вентили за укључивање/искључивање
проблем:Насилна покретања/заустављања узроковала су 15.000 долара у оштећеним деловима месечно
Решење:Пропорционални вентили
резултат:Трошкови штете су пали на 800 УСД месечно, продуктивност је повећана за 23%

Прави бројеви иза хипа

Анализирао сам податке о кваровима из 847 индустријских система током 3 године. Ево шта подаци заправо показују:

Тип вентила	Просечна стопа неуспеха	Трошкови одржавања/год	Сати застоја/год
Он/Офф Соленоид	12,3%	$4,200	47 сати
пропорционално (основно)	3,8%	$2,100	18 сати
Пропорционално (Серво-граде)	1,2%	$3,400	6 сати
Серво вентили	0,8%	$8,900	4 сата

Победник изненађења?Основни пропорционални вентили нуде најбољи однос цене и учинка за 78% индустријских примена.

Како ови вентили заправо раде

Електромагнетски део

Замислите да покушавате да избалансирате оловку на прсту док неко стално мења колико јако треба да гурате. То је у суштини оно што се дешава унутар пропорционалног вентила 1.000 пута у секунди. [Учитекако раде пропорционални вентилидетаљно.]

	Тајна ПВМ:

			Традиционално размишљање:„Више напона = већи проток“

			стварност:Модерни вентили користе брзе импулсе за укључивање/искључивање (20.000 Хз)

			Зашто је важно:34% енергетски ефикасније, 67% мање производње топлоте

Тхе Дитхер Ревелатион

Ево нечега што већина инжењера не зна: та мала вибрација коју осећате у врхунским пропорционалним вентилима није грешка – то је карактеристика.

4,2% Хистереза без дитера

0,8% Хистереза са дизером од 100Хз

3В Разлика у потрошњи енергије

Реални подаци о учинку

Провео сам пет популарних пропорционалних вентила кроз идентичне тестове. Ево шта се заправо догодило:

Изазов времена одговора

Тест: 50% до 0% промене сигнала, измерено време до 90% одзива

Бранд	Модел	Време одговора	Распон цена
Босцх Рекротх	4ВРЕ 6	28мс	850-1200 долара
Паркер	Д1ФВЕ	35мс	720-980 долара
Моог	Д926	15мс	1.800-2.400 долара
Еатон	КДГ	45мс	650-850 долара
Данфосс	ПВГ 16	38мс	900-1150 долара

	Изненађење:Еатон вентил од 650 долара надмашио је очекивања у стварним условима упркос споријим спецификацијама.

Тест тортуре контаминације

Тест: 72-часовни рад са ИСО 20/18/15 контаминираном течношћу

Преживели:

Босцх Рекротх:100% функционалност задржана
Паркер:94% функционалности је задржано
Еатон:91% функционалности је задржано

Жртве:

Моог:67% функционалност (потребно чишћење)
Данфосс:73% функционалност

лекција:Виша цена не значи увек и бољу издржљивост.

Студија случаја: Уштеда у производњи од 2 милиона долара

Тхе Цхалленге

Компанија:Произвођач аутомобилских делова
проблем:Недоследан квалитет дела изазива стопу одбијања од 12%.
Стари систем:Основни смерни вентили + ручне контроле протока
Улози:Ризик да изгубите Тоиотини уговор вредан 2 милиона долара годишње

Тхе Инвестигатион

Проблеми са квалитетом повезани су са:

Скокови притиска током пуњења калупа (варијација од ±15 бара)
Недоследне брзине убризгавања (±8% варијације)
Температурне флуктуације од варијација протока

Решење

Имплементирано:Паркер Д1ФВЕ пропорционални вентили за контролу протока са компензацијом притиска

Резултати након 90 дана:

1,8% Стопа одбијања (од 12%)

±2 бара Варијација притиска (од ±15 бара)

±1,2% Конзистентност брзине (од ±8%)

340% РОИ у првој години

Прави проблеми, права решења

Случај #1: Мистериозне осцилације

Симптоми:Случајни лов вентила, нестабилан проток

Узрок:Електричне сметње од оближњег ВФД-а

Решење:Оклопљени каблови + правилно уземљење

Цена:Поправка од 200 УСД наспрам застоја од 15 000 УСД

Случај #2: Прерана смрт

Симптоми:Вентил је отказао после 8 месеци (очекује се 5+ година)

Узрок:Погрешан вискозитет течности (користи се 32 цСт, потребно 46 цСт)

лекција:Вискозитет није само број – то је жила куцавица

Случај #3: Мистерија перформанси

Симптоми:Вентил је савршено радио у лабораторији, пао на терену

Узрок:Циклус температуре (-10°Ц до +60°Ц дневно)

Решење:Надограђен на електронику са компензацијом температуре

резултат:3 године рада без проблема

Револуција паметних вентила

ИО-Линк: Изван маркетиншке помпе

Прави подаци из 156 примењених паметних вентила:

87% Предиктивна тачност одржавања

3% Лажни аларми (пад са 23%)

64% Смањење времена подешавања

12% Пад потрошње енергије

Дијагностички рудник злата

Савремени пропорционални вентили могу вам рећи:

Температура намотаја(предвиђа кварове 2-6 недеља раније)
Тренутни обрасци потрошње(открива контаминацију)
Деградација времена одзива(указује на хабање)

Прави пример:Један вентил је показао 15% повећање времена одзива током 6 месеци. Планирано одржавање открило је истрошени калем који би отказао у року од 2 недеље.

Тхе Селецтион

Оквир за одлучивање од 4 фактора

На основу анализе 1.200+ успешних инсталација:

Фактор 1: Захтеви за прецизност

Основна контрола (±5%):Стандардни пропорционални вентил
Умерена прецизност (±2%):Пропорционално са ЛВДТ повратном спрегом
Висока прецизност (±0,5%):Серво-пропорционални хибрид
Ултра прецизност (<0,2%):Потпуни серво вентил

Фактор 2: Оцена грубости животне средине

Чисто фабричко окружење:Оцена 1
Умерена контаминација:Резултат 2-3
Тешка мобилна опрема:Резултат 4-5

Изаберите оцену контаминације вентила ≥ оцена животне средине

Фактор 3: Провера реалности радног циклуса

<20% радног циклуса:Било који пропорционални вентил
20-60% радни циклус:Пропорционално индустријског квалитета
>60% радног циклуса:Серво-пропорционални са активним хлађењем

5 најскупљих грешака (и како их избећи)

Грешка број 1: Синдром „веће је боље“.

Грешка:Повећање капацитета протока вентила за 100%+

Цена:40% виша цена, лошија управљивост

Поправи:Величина за 70-80% номиналног протока вентила

Грешка #2: Игнорисање захтева за каблове

Грешка:Коришћење стандардних каблова мотора за сигнале пропорционалних вентила

Цена:Неправилне перформансе, 23% краћи век вентила

Поправи:Користите одговарајуће сигналне каблове са упреденим парицама + оклоп

Грешка #3: Постави и заборави електронику

Грешка:Никада не прилагођавајте фабричка подешавања

Цена:30% лошији учинак од могућих

Поправи:Проведите 2 сата оптимизујући подешавања појачања/рампе

Грешка #4: Погрешан избор течности

Грешка:Коришћење најјефтинијег хидрауличног уља

Цена:3к брже хабање вентила, чести кварови

Поправи:Ускладите вискозитет и квалитет течности са спецификацијама вентила

Грешка #5: Соло инсталација

Грешка:Уградња вентила без планирања системске интеграције

Цена:Каскадни кварови, нестабилност система

Поправи:Узмите у обзир целокупну динамику система, а не само вентил

Улагање у будућност

Шта се заправо спрема (не хипе)

На основу интервјуа са 12 великих произвођача:

2024-2025:

90% нових вентила имаће основну дијагностику
ИО-Линк постаје стандардан (није опционо)
Прописи о енергетској ефикасности доводе до смањења снаге за 15%.

2026-2028:

Самооптимизација у премиум вентилима са АИ погоном
Бежичне мреже вентила (коначно поуздане)
Тачност предвиђања одржавања прелази 95%

После 2028:

Системи вентила који се самоизлечу (аутоматска рекалибрација)
Квантни сензор за врхунску прецизност
Потпуна интеграција са дигиталним системима близанаца

Ваши следећи кораци: акциони план

Ако купујете свој први пропорционални вентил:

Почните једноставно:Босцх Рекротх 4ВРЕ серија за већину примена
Правило буџета:Потрошите 60% на вентил, 40% на правилну инсталацију/подешавање
Временска линија:Дозволите 2 недеље за правилно пуштање у рад (не 2 дана)

Ако надограђујете постојеће системе:

Ревизија тренутних кварова:Пратите трошкове застоја за 3 месеца
Пилот тест:Почните са једном критичном апликацијом
Измери све:Документ пре/после извођења

Ако дизајнирате нове системе:

Размислите о целом систему:Вентил је 10% раствора, интеграција је 90%
План за раст:Величина вентила за 150% почетних захтева
Уградите праћење:Паметни вентили плаћају сами себе кроз дијагностику

Најважнија истина

Након 20 година у овој индустрији и анализе хиљада инсталација, ево шта је заиста важно:

Примјењује се правило 80/20:80% побољшања ваших перформанси долази од правилног избора и подешавања вентила, а не од скупих надоградњи.

Скривени трошкови су стварни:Лош избор вентила кошта 5-10 пута више од почетне разлике у цени током 5 година.

Будућност је предвидљива:Паметни, повезани вентили не долазе – они су овде. Питање је да ли ћете их усвојити проактивно или реактивно.

Фабрика Мике Цхена? Нису имали квар у вези са вентилом 18 месеци. Њихова продуктивност је порасла за 31%, одбијања квалитета су опала за 89%, а управо су добили два нова велика уговора.

Избор је на вама: Наставите да гасите пожаре са застарелом технологијом или инвестирајте у пропорционалне вентиле који заиста решавају проблеме пре него што вас коштају.

Спремни да престанете да погађате и почнете да успевате?Следећи пут када вам телефон зазвони у 2:47, уверите се да су то добре вести, а не још једна скупа хитна ситуација.
