Када пролазите кроз фабрички под или прегледате тешке машине, видите видљиве делове сложених хидрауличних система. Али унутар ових машина скривене су компоненте које чине да све ради глатко. Регулациони вентил ВМУ је једна од ових критичних компоненти, која тихо усмерава хидрауличну течност како би се цилиндри проширили, увукли и зауставили тачно када је то потребно.
Ако сте инжењер који бира компоненте за нову машину, техничар за одржавање који решава тврдоглав проблем са хидрауликом или менаџер набавке који покушава да уравнотежи квалитет и цену, разумевање ВМУ усмереног вентила може вам уштедети време, новац и главобоље. Овај водич разлаже све што треба да знате о овом радном вентилу на једноставан начин.
Шта чини ВМУ усмерени контролни вентил другачијим
Смерни контролни вентил ВМУ припада породици хидрауличних вентила који контролишу где течност тече у систему. Замислите то као контролор саобраћаја за хидраулично уље. Када актуатор треба да се прошири, вентил отвара одређене путеве. Када треба да се увуче, вентил се пребацује на различите путеве. ВМУ то постиже механичким активирањем, што га издваја од електрично контролисаних вентила.
Ознака "ВМУ" вам говори нешто важно о томе како овај вентил функционише. "В" означава пут или правац, што означава да контролише правац протока. "М" сигнализира механичко активирање, што значи да се њиме управља физичким кретањем, а не електричним сигналима. "У" се често појављује поред "Р" (као у ВМУ/Р) да указује на рад клипа са ваљком. Овај механички приступ чини вентил за управљање смером ВМУ посебно поузданим у тешким окружењима где електроника може да поквари.
Унутар вентила ћете наћи четири главне компоненте које раде заједно. Тело вентила садржи све и обезбеђује интерфејс за монтажу. Ваљак или полуга се протеже од тела и чека да их контактира спољна камера или пас причвршћен за вашу опрему за кретање. Када дође до тог контакта, он гура контролни калем унутар тела вентила, мењајући хидрауличне путеве. Повратна опруга затим гура све назад у почетну позицију када се зупчаник помери.
Како ВМУ заправо ради у вашем систему
Разумевање рада регулационог вентила ВМУ почиње разумевањем шта се дешава током типичног машинског циклуса. Рецимо да користите хидрауличну пресу. Како се рам за пресу протеже надоле, брега постављена на рам на крају долази у контакт са ваљком на вашем ВМУ вентилу. Тај механички контакт гура калем вентила у нови положај, што би могло сигнализирати следећу фазу вашег процеса да започне или активира сигурносну функцију.
Лепота овог механичког покретања је његова једноставност и поузданост. Нема соленоидних калемова који би прегорели, нема електричних прикључака који би кородирали и није потребан пилот притисак. Смерни контролни вентил ВМУ претвара физичку позицију директно у хидраулички сигнал. Ово га у суштини чини хидрауличним граничним прекидачем, савршеним за секвенционирање операција где једна радња мора да се заврши пре него што почне следећа.
Вентил се повезује са вашим системом путем стандардизованих шаблона за монтажу. Већина ВМУ вентила прати стандарде ИСО 4401-03-02-0-05 или ДИН 24340 Форм А, што значи да се монтирају на оно што се зове НГ6 подплоча. Ова стандардизација је кључна јер значи да можете заменити вентиле различитих произвођача без редизајнирања целог система. Неке веће верзије користе НГ10 монтажу, која се бави већим протоком.
Када купујете вентил за управљање смером ВМУ, видећете конфигурације описане као „3/2-смерни” или „4/3-смерни”. Ови бројеви вам говоре о лукама и позицијама. 4/3-смерни вентил има четири прикључка (притисак, резервоар и два радна прикључка означена А и Б) и три могућа положаја. Централни положај је посебно важан јер одређује шта се дешава када се вентил не активира. Неки дизајни држе све блокирано у средишњем положају, држећи ваш актуатор на месту. Други дозвољавају проток у резервоар, ослобађајући притисак. Прави избор зависи од ваше специфичне апликације.
Техничке спецификације које су заиста важне
Регулациони вентил ВМУ има импресивне спецификације које га чине погодним за озбиљне индустријске радове. Максималне оцене притиска обично достижу 315 бара, што значи око 4.569 фунти по квадратном инчу. За капацитет протока, величина НГ6 подноси до 60 литара у минути, док верзије НГ10 то потискују на 120 литара у минути. Ови бројеви су важни јер мања величина вентила ствара пад притиска и топлоту, док превелика троши новац.
Опсег температуре је још једно практично разматрање. Регулациони вентил ВМУ ради поуздано од негативних 30 степени Целзијуса до позитивних 80 степени Целзијуса. То покрива већину индустријских окружења, иако ће вам можда требати посебне заптивке за екстремне услове. Говорећи о заптивкама, стандардни вентили долазе са заптивкама од НБР (нитрилне гуме), које добро раде са хидрауличним уљима на минералној бази. Ако ваш систем користи синтетичке течности или ради у условима високе температуре, уместо тога можете навести ФКМ (Витон) заптивке.
Једна спецификација која се често занемарује је радијална толеранција ваљкастог клипа. Смерни контролни вентил ВМУ толерише до 30 степени неусклађености између гребена и ваљка. Ова флексибилност је невероватно драгоцена током инсталације и рада. Носачи за монтажу можда нису савршено поравнати, структурне компоненте се могу савијати под оптерећењем, а термичко ширење може благо померити компоненте. Та толеранција од 30 степени омогућава да све функционише упркос овим несавршеностима у стварном свету.
Вентил такође ради са широким опсегом вискозности, од 2,8 до 500 квадратних милиметара у секунди. То значи да ради са танким хидрауличним уљима по хладном времену и гушћим уљима на радној температури. Међутим, постоји компромис. Већи вискозитет повећава унутрашње трење и пад притиска, тако да можете приметити спорије време одзива при хладном покретању.
Најбоље праксе за инсталацију које не можете занемарити
Исправно инсталирање вентила за управљање смером ВМУ чини разлику између година поуздане услуге и фрустрирајућих позива за одржавање. Почните са чистоћом. Пре него што отпакујете вентил, уверите се да ваш хидраулички систем испуњава стандарде чистоће. ИСО 4406 19/17/14 или НАС 1638 Класа 9 представља прихватљиве нивое контаминације. Темељно исперите систем пре инсталације, јер ће свака прљавштина која уђе у вентил касније изазвати проблеме.
Монтажна површина је важнија него што многи људи схватају. Ваша подплоча мора да буде равна, без избочина или огреботина око отвора портова. Чак и мале несавршености могу створити путеве цурења или спречити правилно постављање. Затегните монтажне завртње према спецификацији користећи унакрсну шаблону, баш као што бисте то урадили са наврткама точкова на аутомобилу. Ово обезбеђује равномерну расподелу притиска и правилно заптивање.
Када позиционирате вентил за контролу смера ВМУ на вашој машини, размислите о томе како ће брега доћи у контакт са ваљком. Ваљак може да се ротира за 90 степени у свом кућишту, што вам даје флексибилност у оријентацији монтирања. Међутим, желите да минимизирате бочно оптерећење што је више могуће. Док вентил толерише 30 степени неусклађености, рад на ивици те толеранције све време убрзава хабање. Циљајте на директан, квадратни контакт између гребена и ваљка.
Дизајн брега заслужује посебну пажњу иако технички није део самог вентила. Лоше дизајнирани брегасти профил може уништити иначе одличну ВМУ инсталацију вентила за управљање смером. Избегавајте стрме углове рампе који стварају ударно оптерећење. Зупчаник треба глатко да додирне ваљак, гурне га кроз његов пуни ход без претеране силе, а затим га чисто отпусти. Оштре ивице или истрошене површине брега узрокују ударно оптерећење које оштећује и брега и унутрашње компоненте вентила.
Уобичајени проблеми и како их решити
Регулациони вентил ВМУ је механички робустан, али није неуништив. Разумевање уобичајених режима кварова помаже вам да брзо решите проблеме и спречите кварове пре него што се догоде.
Залепљивање калема је најчешћи проблем. Приметићете симптоме попут спорог или непотпуног померања, где актуатор не достиже сасвим крај свог хода или оклева током кретања. Основни узрок је обично контаминација. Честице прљавштине се заробљавају између калема и отвора, стварајући трење које сила покретања не може да превазиђе. Понекад ћете такође видети да се калем залијепи од бочног оптерећења, где неусклађеност узрокује да се калем веже за једну страну отвора. Решење укључује побољшање филтрације, испирање система и проверу поравнања. У тешким случајевима, можда ћете морати у потпуности да замените вентил ако је отвор нарезан.
Хабање ваљка и клипа се манифестује као недоследно окидање. Вентил за контролу смера ВМУ може добро да ради десетине циклуса, а онда изненада не успе да се пребаци. Или ћете можда приметити повећану потребну снагу активирања. То се дешава зато што се контактне површине између гребена и ваљка временом троше, посебно без адекватног подмазивања. Металне честице овог хабања затим циркулишу кроз ваш систем, убрзавајући хабање других компоненти. Превенција укључује осигуравање да ваша хидраулична течност одржава одговарајући филм за подмазивање и да редовно проверавате поравнање. Када дође до значајног хабања, замена је обично исплативија од покушаја поправке.
Неуспех пролећа је мање уобичајен, али драматичнији. Ако повратна опруга пукне или се заглави, смерни контролни вентил ВМУ се заглави у активираном положају и неће се вратити у неутрални положај. Ваш машински циклус се зауставља, често у незгодном или несигурном положају. Овај режим квара је разлог зашто многи системи укључују редундантне сигурносне карактеристике уместо да се ослањају само на вентил. Редовна провера помаже да се ухвати замор опруге пре потпуног квара, а многи програми одржавања укључују превентивну замену опруге на бази времена или циклуса.
Хидраулични удар ствара проблеме који можда нису одмах очигледни. Када вентил за контролу смера ВМУ нагло промени положај, ствара пролазне скокове притиска у водовима. Ови шиљци стварају буку, убрзавају замор компоненти и могу изазвати оштећење кавитације. Чућете то као звук ударања или ударања у вашим хидрауличним водовима. Решење укључује додавање пригушних вентила или амортизера у линију притиска да би се успориле промене протока. Ово ствара додатни пад притиска, тако да то морате узети у обзир у дизајну вашег система.
Стратегије одржавања које заиста функционишу
Одржавање поузданог рада вентила за контролу смера ВМУ не захтева егзотичне алате или напредну обуку, али захтева доследност. Најважнији задатак одржавања је такође и најједноставнији: одржавати чисту хидрауличну течност. Промените течност у складу са препорукама произвођача, а не само када изгледа прљаво. Хидраулично уље се временом хемијски разграђује чак и ако изгледа чисто. Користите филтере оцењене за вашу апликацију и мењајте их према распореду.
Редовно пратите притисак у систему. Нагли пад притиска може указивати на унутрашње цурење у вентилу. Постепени губитак притиска током недеља или месеци указује на деградацију заптивке. Рано уочавање ових трендова вам омогућава да закажете одржавање током планираног застоја уместо да се бавите хитним искључењем.
Обратите пажњу на необичне звукове. Регулациони вентил ВМУ би требало да ради тихо осим благог клика док мења положаје. Звукови шкрипања, цвиљења или ударања указују на проблеме. Брушење обично значи контаминацију, шкрипање указује на недовољно подмазивање, а ударци сигнализирају хидраулични удар.
Проверите стање гребена и ваљка током рутинских прегледа. Потражите знаке хабања, бодова или деформација. Истрошена површина брега може и даље да покрене вентил, али ствара ударно оптерећење које убрзава унутрашње хабање. Ваљак треба слободно да се окреће на свом лежају. Ако је замрзнут на месту, зупчаник се вуче по површини ваљка уместо да се котрља глатко, стварајући прекомерну топлоту и хабање.
Водите детаљну евиденцију одржавања. Обратите пажњу када мењате филтере, када исперете систем и све симптоме које приметите. Често се појављују обрасци који вам помажу да предвидите проблеме пре него што изазову неуспехе. На пример, ако приметите да се калем залепи након око 10.000 циклуса, можете планирати превентивну замену на 8.000 циклуса.
ОЕМ у односу на компатибилне алтернативе: прави избор
Тржиште регулационих вентила нуди производе произвођача оригиналне опреме и компатибилне алтернативе. Босцх Рекротх поставља стандард као примарни ОЕМ за ВМУ вентиле, са деценијама доказаних перформанси у различитим индустријама. Њихови вентили се појављују у апликацијама у распону од грађевинске опреме до постројења за хемијску прераду, опреме за ваздушну подршку на земљи до поморских система.

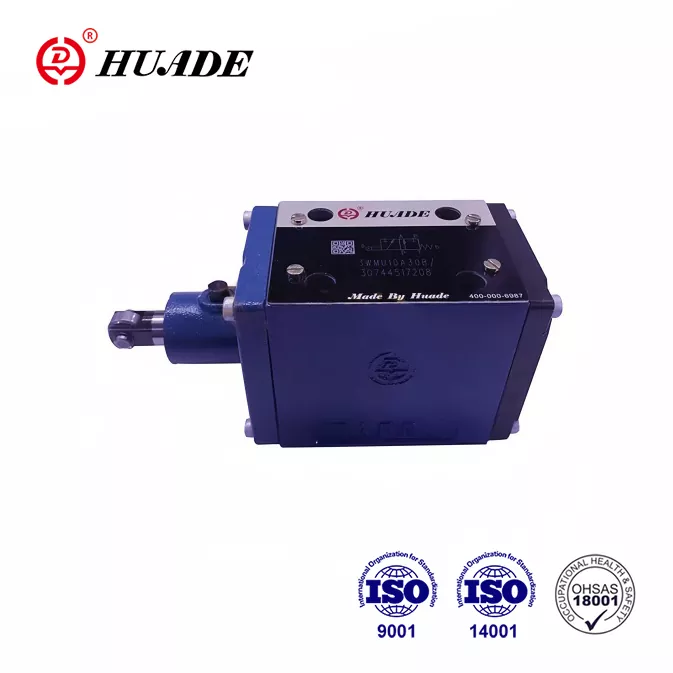

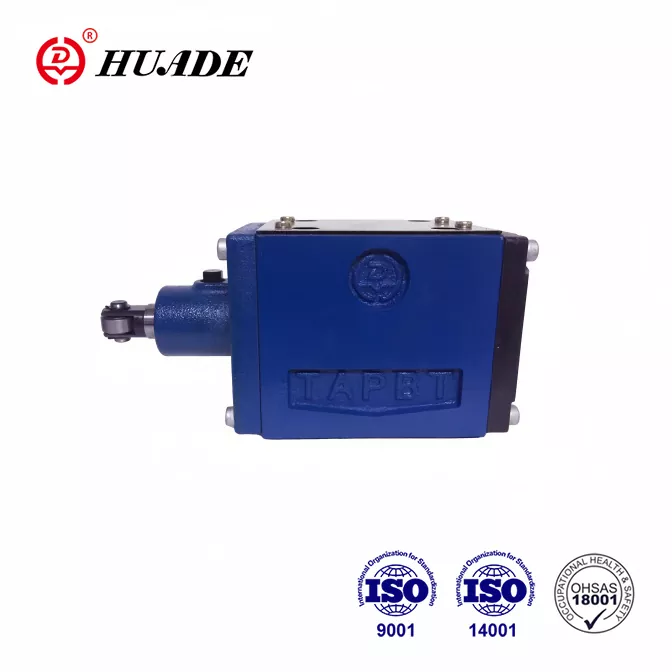

Компатибилни произвођачи као што је Хуаде Хидраулиц производе вентиле који испуњавају исте стандарде и нуде заменљиву монтажу. Ове алтернативе обично коштају 20 до 30 процената мање од ОЕМ производа, што звучи атрактивно када управљате буџетом. Право питање је да ли та уштеда има смисла за вашу специфичну апликацију.
За критичне системе где квар ствара безбедносне опасности или изузетно скупо време застоја, ОЕМ вентили имају смисла. Размислите о регулационом вентилу ВМУ који контролише управљање на броду или позиционира тешка оптерећења у челичани. Премија коју плаћате за ОЕМ квалитет је осигурање од катастрофалних трошкова неуспеха. ОЕМ вентили обично показују боље перформансе у окружењима са високим вибрацијама и одржавају своје спецификације кроз више циклуса.
За мање критичне апликације са нижим радним циклусима, компатибилни вентили могу оптимизовати ваше укупне трошкове власништва. Смерни контролни вентил ВМУ који секвенцира пресу мале брзине у радионици не суочава се са истим захтевима као онај у континуираној производњи. Уштеде трошкова од компатибилних вентила омогућавају вам складиштење резервних делова или надоградњу других компоненти система. Само се уверите да купујете од реномираних добављача који заиста испуњавају стандарде за које тврде и могу да обезбеде документацију.
Паметна стратегија укључује двоструки извор. Користите ОЕМ регулационе вентиле на критичним путевима где квар зауставља производњу или ствара безбедносне проблеме. Одредите компатибилне вентиле за секундарне функције где можете приуштити благо смањену поузданост. Овај приступ балансира ризик и трошкове у целом вашем објекту.
Реалне апликације где ВМУ напредује
Смерни контролни вентил ВМУ блиста у апликацијама где је потребно механичко детектовање положаја и где би електричне компоненте биле проблематичне. Машине алатке пружају савршен пример. Док сто машине за глодање путује до своје крајње позиције, брега на столу долази у контакт са ВМУ вентилом, покрећући следећу операцију. Механичка природа ове интеракције функционише поуздано чак и са расхладном течношћу, металним струготинама и температурним варијацијама које би изазвале електричне сензоре.
Пресе за пробијање и опрема за штанцање у великој мери користе вентиле за управљање смером за операције секвенцирања. Пресе рам носи брегасте који покрећу вентиле на одређеним позицијама током хода. Један вентил може сигнализирати када је матрица затворена за коло за држање. Други може изазвати избацивање дела. Трећи би могао да контролише сигурносну капију. Ове механичке блокаде обезбеђују поуздано секвенцирање без сложеног програмирања или електричних панела који повећавају трошкове и тачке квара.
Металуршка опрема ради у неким од најсуровијих индустријских окружења која се могу замислити. Ваљаонице, ковачнице и системи топлотне обраде комбинују високе температуре, тешку контаминацију и интензивне вибрације. Смерни контролни вентил ВМУ се носи са овим условима боље од алтернатива са електричним активирањем. Механичко активирање не брине о електромагнетним сметњама, прашини или екстремним температурама које би онеспособиле електронске компоненте.
Поморске и оффсхоре апликације цене поузданост механичког покретања. Слани спреј, влага и сталне вибрације муче електричне системе на бродовима и платформама. Смерни контролни вентил ВМУ који контролише машине на палуби или системе управљања обезбеђује поуздан рад без проблема са корозијом. Механичка природа такође поједностављује одржавање, јер вам није потребна специјализована електронска дијагностичка опрема.
Системи за руковање материјалом користе ВМУ вентиле за граничне граничнике и детекцију положаја. Хидраулични подизни цилиндар се протеже све док не достигне унапред подешену позицију, где ексцентрично дугме покреће вентил да заустави кретање или сигнализира спремност за следећу операцију. Ова механичка повратна информација је тренутна и не зависи од временских кола или сензора који би могли да одступе од калибрације.
Разматрање дизајна система за оптималне перформансе
Интеграција регулационог вентила ВМУ у ваш хидраулични систем захтева размишљање изван самог вентила. Вентил је у интеракцији са сваком другом компонентом, тако да избори дизајна на нивоу система утичу на перформансе и поузданост.
Дизајн потисних водова је важнији него што многи инжењери схватају. Када вентил за контролу смера ВМУ помера позиције, он ствара прелазне процесе протока који могу да повећају притисак у целом систему. Ови скокови притиска оптерећују сваку компоненту и стварају звукове који се често чују у хидрауличним системима. Додавање малог отвора или пригушног вентила у потисној линији пригушује ове прелазне појаве. Компромис је додатни пад притиска и одређено стварање топлоте, али смањење ударног оптерећења значајно продужава век компоненте.
Капацитет протока захтева пажљиво усклађивање. Регулациони вентил ВМУ долази у различитим величинама управо зато што једна величина не одговара свим применама. Смањење величине ствара превелики пад притиска, који троши енергију и ствара топлоту. Ваши актуатори реагују споро, а вентил се загрева. Предимензионирање изгледа сигурније, али кошта више новца него што је потребно и заправо може створити проблеме са контролом у неким апликацијама. Пажљиво израчунајте своје максималне захтеве протока и изаберите следећу стандардну величину.
Филтрација заслужује више пажње него што обично добија. Смерни контролни вентил ВМУ има мале зазоре између калема и проврта, обично мерено у микронима. Честице мање од оних које хватају стандардни системски филтери и даље могу изазвати проблеме. Размислите о додавању високоефикасног филтера одмах узводно од критичних вентила. Додатни пад притиска је минималан, а заштита од контаминације се исплати у продуженом веку компоненте.
Локација монтаже утиче и на перформансе и на приступ одржавању. Постављање регулационог вентила ВМУ на место где га можете лако видети током рада помаже у решавању проблема. Бити у могућности да визуелно потврдите да камера правилно додирује ваљак штеди сате гребања по глави када кола не раде како се очекивало. У исто време, покушајте да сведете на најмању могућу меру пролазе водовода између вентила и актуатора које контролише. Свака додатна стопа црева или цеви додаје пад притиска, потенцијалне тачке цурења и заробљени волумен течности који успорава реакцију.
Будућност механичке контроле правца
Гледајући шире трендове у хидрауличним системима, могли бисте се запитати о дугорочном месту регулационог вентила ВМУ. Електро-хидраулични пропорционални вентили и електронске контроле нуде софистициране могућности којима се механички вентили не могу мерити. Ипак, механичко активирање неће ускоро застарети.
Предност механичких система у погледу поузданости остаје убедљива за одређене примене. Када квар није опција, а једноставност је битна, директно механичко активирање побеђује. Индустрије са тешким окружењем настављају да бирају вентил за управљање смером ВМУ јер он ради када електроника неће. Нема софтвера за ажурирање, фирмвера за оштећење и сензора за рекалибрацију.
Разматрања трошкова такође фаворизују механичке вентиле за многе примене. Основни регулациони вентил ВМУ кошта само делић онога што бисте платили за еквивалентни електронски систем. Када узмете у обзир време инсталације, програмирање и текуће одржавање, укупна разлика у трошковима постаје још израженија. За апликације у којима је једноставна контрола укључивања и искључивања довољна, трошење додатног новца за пропорционалну контролу нема смисла.
Стандардизација наставља да се побољшава, чинећи регулациони вентил ВМУ свестранијим. Како произвођачи усвајају уобичајене обрасце монтаже и конфигурације портова, добијате више слободе да мешате и комбинујете компоненте различитих добављача. Ова конкуренција подстиче и иновације и смањење трошкова, у корист крајњих корисника.
Доношење одлуке о избору
Одабир правог регулационог вентила ВМУ за вашу примену своди се на усклађивање спецификација са захтевима узимајући у обзир укупне трошкове власништва. Почните тако што ћете јасно дефинисати шта вам вентил треба да уради. Који притисак и проток мора да поднесе? Са којим условима животне средине ће се суочити? Кроз колико циклуса дневно ће радити? Шта је последица неуспеха?
Са дефинисаним захтевима, процените опције и ОЕМ и компатибилних произвођача. Затражите комплетну техничку документацију, а не само маркетиншку литературу. Потражите стварне криве перформанси, цртеже са димензијама и препоруке за одржавање. Будите опрезни према добављачима који не могу дати детаљне спецификације или који износе тврдње које изгледају превише добро да би биле истините.
Узмите у обзир слику укупних трошкова осим куповне цене. Јефтинији вентил који захтева замену двоструко чешће не штеди новац. Узмите у обзир време инсталације, доступност резервних делова, квалитет техничке подршке и потенцијалне трошкове застоја. Понекад плаћање више унапред за ОЕМ смерни контролни вентил ВМУ има савршеног економског смисла. У другим случајевима, компатибилна алтернатива оптимизује вредност.
Не заборавите на подршку и услугу. Можете ли лако добити резервне делове? Да ли произвођач пружа техничку подршку ако имате питања? Да ли постоје локални дистрибутери који складиште вентиле и могу брзо да испоруче када вам је потребна хитна замена? Ови фактори су често важнији од малих разлика у цени.
Регулациони вентил ВМУ представља проверену технологију која наставља да добро служи индустријској хидраулици. Његова механичка једноставност обезбеђује поузданост у захтевним окружењима где се софистицираније алтернативе боре. Ако разумете како ови вентили раде, које су спецификације важне и како их правилно одржавати, можете их ефикасно применити у својим системима и одржавати их годинама. Без обзира да ли дизајнирате нову машину или одржавате постојећу опрему, ВМУ смерни контролни вентил заслужује разматрање као робусно, исплативо решење за хидрауличну контролу протока.
