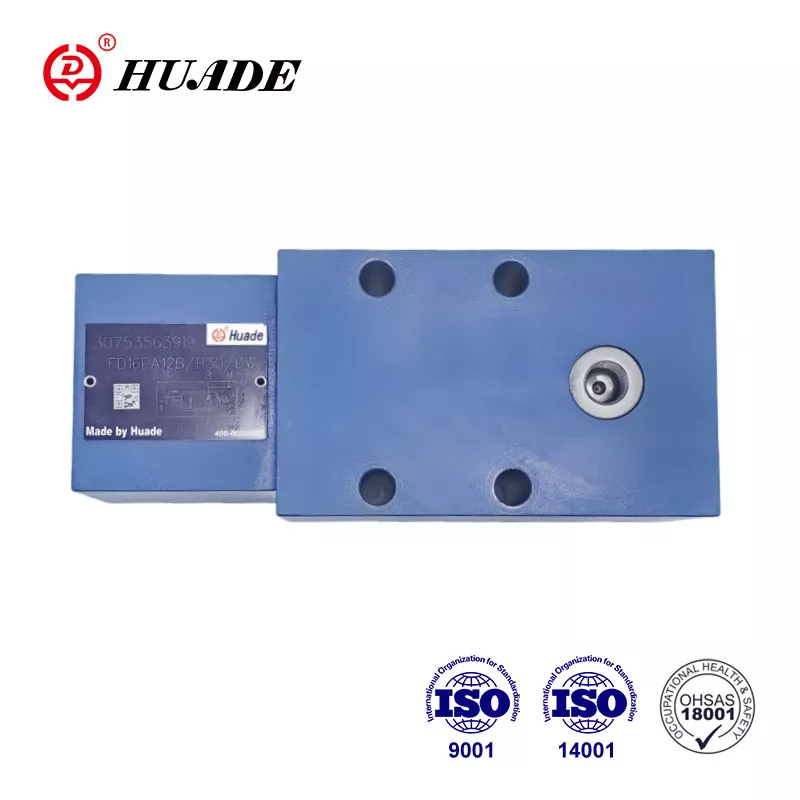

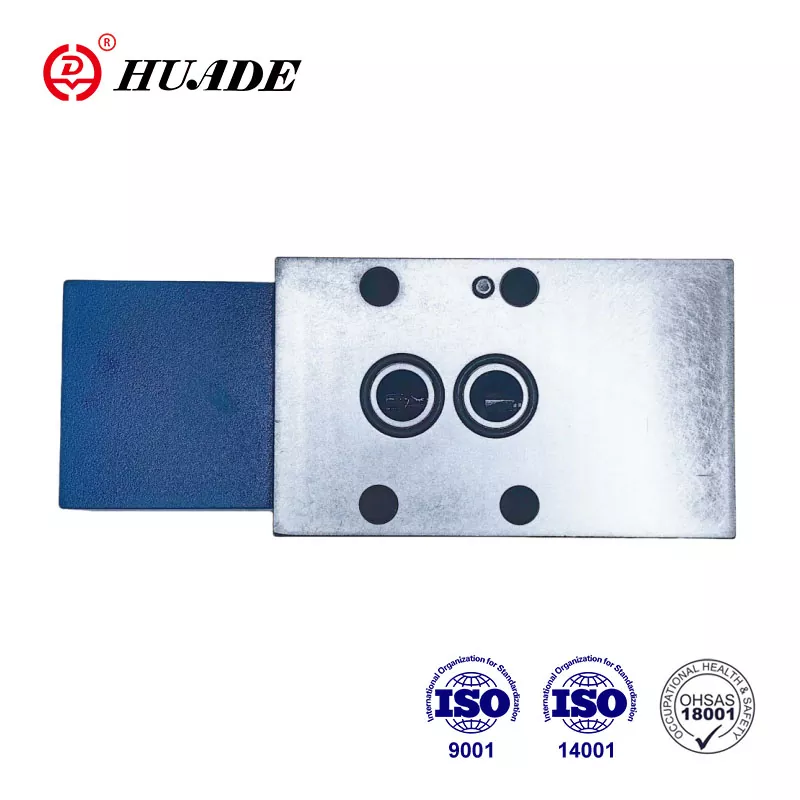

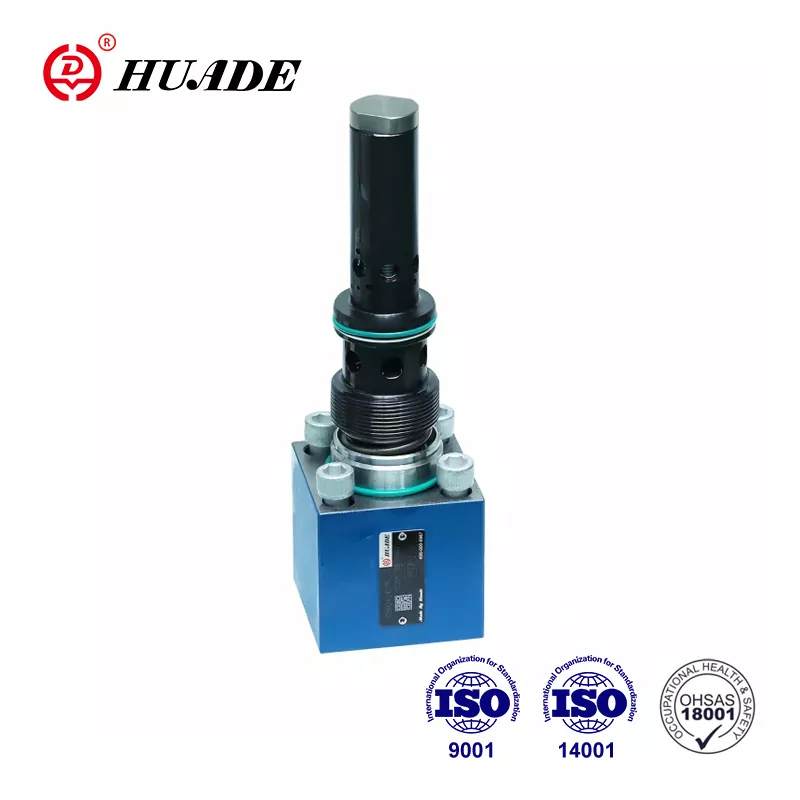

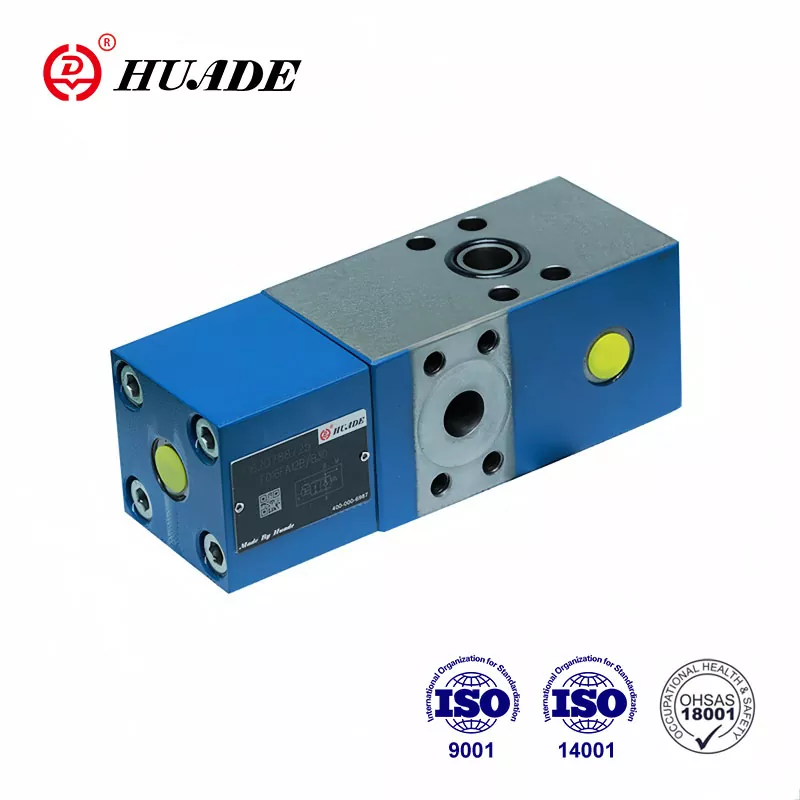

Контролни К-метар вентил ФД 32

Хуаде® контролни К-метар вентил ФД 32 се може користити у различитим хидрауличним системима за контролу протока. Они су конкурентни са добро познатим производима са добрим квалитетом и нижом ценом. Две дугорочне сарадње са Рекротх-ом омогућавају проточним вентилима које производи Хуаде Хидраулиц да достигну исти ниво као Рекротх производи. Са овим јединственим продајним тачкама, Хуаде® вентили за проверу К-мера су већ популарни међу кинеским потрошачима.

Параметар производа Цхецк-К-Метер вентила ФД 32

Карактеристике производа и примена Цхецк-К-Метер вентила ФД 32

Карактеристике:

▶ Шема прикључка према ДИН 24 340, од ​​Д,ИСО 5781 и ЦЕТОП - РП 121Х

▶ Неповратни вентил на управљање, без цурења. Контролни К-метар контролише повратни ток К2 у односу на проток који се усмерава на супротну страну актуатора К1 са цилиндрима, при чему се мора узети у обзир однос површина (К2=К1φ).

▶ Бајпас вентил, слободни проток у супротном смеру

▶ Опционо уграђени секундарни вентил за смањење притиска (само за вентил са прирубничким прикључцима).

апликација:

Контролни К-метер вентили ФД12 се користе да утичу на брзину хидрауличних мотора и цилиндара независно од оптерећења (спречава бежање). Поред тога, постоји изолована функција за сигурност пуцања цеви.

Секција и симбол контролног К-метарског вентила ФД 32

Контролни К-метар се у основи састоји од кућишта (1), главног отвора (2), пилот дела (3), пилот калема (4), пригушног калема (5) и пригушења пилота (6).

Структура контролног К-метарског вентила ФД 32

Симбол вентила ФД Цхецк-К-Метер

Примери кола

Напомена:

Два контролна К-метра се не могу користити за контролу два цилиндра који су присиљени механички да се крећу заједно, пошто синхронизација и исти притисак не могу бити гарантовани у сваком цилиндру.

Због тога цилиндри морају да буду опремљени са два контролна вентила типа СЛ. Контролни К-метар је постављен у заједничку линију.

У овом случају, притисак оптерећења не сме бити већи од 20МПа!
