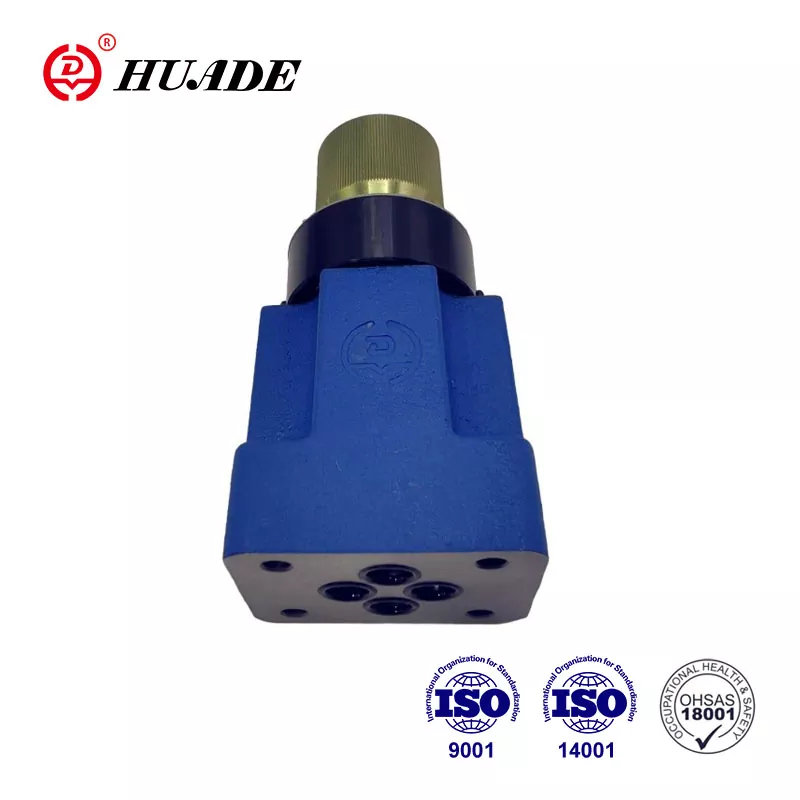

2 пута хидраулички вентил за контролу протока: Комплетни водич

2 пута хидраулични вентил за контролу протока је пресудна компонента у хидрауличким системима који контролишу колико се брза течност креће кроз круг. Замислите то као славина воде - можете га претворити да контролише колико воде тече. У хидрауличким системима ови вентили контролирају брзину машина попут багера, машина за бризгање и фабричке опреме.

Зашто се контрола протока у хидрауличким системима

У било којем хидрауличком систему три ствари су од суштинског значаја:

• Притисак- одређује колико силе или снаге добијате
• Правац- Контроле које се ствари крећу
• Проток- Контролише колико се брзе ствари крећу

Како функционише 2 начина рада хидрауличког вентила за контролу протока?

Основни делови вентила

Свака два начина хидрауличког вентила за контролу протока има ове главне делове:

• Вентилско тело- спољна шкољка која се повезује на ваше хидрауличке линије
• Отварање гаса- мали јаз који течност тече кроз
• Контролни елемент- помера се да направи јаз већи или мањи
• Механизам за подешавање- омогућава вам да контролишете вентил (ручни дугњак или електрични сигнал)
• Пролећни- Помаже вентилу да се врати на почетни положај

Наука иза контроле протока

Када хидраулична течност тече кроз мали отвор, ствара отпорност. Овај принцип хидрауличког управљања брзином је оно што ови вентили раде. Основна формула је:

То значи:

• Већи отвор = више протока = бржа брзина
• Мањи отвор = мање протока = спорична брзина
• Виши притисак = више протока (ако отварање остане исто)

За хидрауличне апликације вентила цилиндра, овај однос директно контролише колико брзо се креће клип. У хидрауличким системима управљања моторима одређује брзину ротације.

Које су врсте 2 начина управљања хидрауличким управљачем?

1. Једноставни вентили за гас (без надокнађивања)

Ово су најосновнији тип. Они раде као ручна славина воде:

Како раде:Ручно подешавате дугме за промену величине отвора

Најбоље за:Једноставне апликације где тачна брзина није критична

2 Вентили за контролу протока надокнађивања притиска

То су много паметнији. Они се аутоматски прилагођавају да би одржали константу протока чак и када се промене притиска.

Како раде:Специјални механизам изнутра држи разлику притиска преко константе отварања гаса

Најбоље за:Прецизне машине, аутоматизоване производне линије

3. Компензирани вентили на притисак и температури

Ово је најсавременија врста. Подешавају се и за промене притиска и температуре.

Како раде:Посебни материјали изнутра одговорите на промене температуре и аутоматски подешавају вентил

Најбоље за:Аероспаце, опрема за тестирање, критичне апликације

Коју методу контроле треба да одаберете за свој хидраулични вентил за контролу протока?

Ручна контрола

Шта је то:Ручни точкови, дугмади или вијци које окренете руком

Када користити:Једноставне машине којима није потребна аутоматска контрола

Примери:ОСНОВНА ОПРЕМА СХОП, МАНУАЛ Пресе

Електрична контрола

Соленоидни вентили (ОН / ОФФ)

• Функција:Једноставно укључивање / искључивање попут прекидача за светло
• Добро за:Основне операције почетка / заустављања
• Ограничење:Не може да пружи глатку контролу брзине

Пропорционални вентили

• Функција:Глатка контрола на основу електричних сигнала (0-10В или 4-20мА)
• Време одзива:50-80 Хз (довољно брзо за већину апликација)
• Добро за:Убризгавање, општа аутоматизација

Серво вентили

• Функција:Ултра прецизна контрола са повратним информацијама о положају
• Време одзива:150-200 Хз (врло брзо)
• Добро за:Аероспаце, производња високо прецизности

Поређење перформанси

Контролни тип	Тачност	Брзина	Трошак	Најбоља употреба
Приручник	Низак	Спор	Низак	Једноставна опрема
Соленоидни	Низак	Брз	Низак	Укључивање / искључивање контроле
Пропорционалан	Средње висок	Средњи	Средњи	Општа аутоматизација
Серво	Веома висок	Врло брзо	Високо	Прецизне апликације

Инсталација и дизајн система

Где би требао бити инсталиран двосмерни вентил за контролу протока?

Можете да инсталирате вентиле за контролу протока на три начина:

Контрола улаза (метар)

• Контролише уље улази у цилиндар
• Добро за позитивне оптерећења (попут дизања)
• Ризик: Може да изазове кавитацију ако није правилно дизајнирано

Излазна контрола (метар)

• Контролише уље које излази из цилиндра
• Добро за негативне оптерећења (попут спуштања тешких предмета)
• Омогућава бољу контролу, али виши притисак

Обилазни контролу

• Шаље додатно уље назад у резервоар
• Мање ефикасан, али једноставнији
• Добро за апликације која требају променљиву брзину

Дизајнерски савети за најбоље перформансе

• Правилно величина:Изаберите вентиле који раде на 20-80% свог максималног отварања
• Држите уље чистом:Користите одговарајућу филтрацију (ИСО 4406 стандард)
• Размислите о температури:Побрините се да се вентили раде у температурном опсегу
• План за одржавање:Оставите простор за подешавање и замену вентила

Реал-Ворлд апликације

Производна опрема

Машине за бризгање

• Користите пропорционалне вентиле за прецизну контролу брзине
• Вишеструке фазе брзине за различите делове циклуса
• Штеди енергију и побољшава квалитет производа

Машински алати

• Брзи приступ, спори феед, брзи циклуси за поврат
• Вентили за управљање камером за аутоматско пребацивање брзине
• Побољшава површинску завршну обраду и живот алата

Мобилна опрема

Багери и утоваривачи

• Дељење протока између више функција
• Системи за утоваривање за ефикасност
• Контрола глатке оператера

Кранови и опрема за дизање

• Вентили за утовар спречавају неконтролисано снижавање
• Прецизна контрола брзине ради сигурности
• Могућност хитне игре

Аероспаце и одбрана

• Лагани серво вентили
• Висока поузданост у екстремним условима
• Прецизна контрола за површине летења

Одабир правих вентила: корак по корак водич

Врхунски произвођачи и производи

Водеће марке

Босцх Рекротх

• Вентили серије 2ФРМ и 2ФРЕ
• Индустријски стандард за прецизност
• Одлична техничка подршка

Паркер Ханнифин

• Боја цолорфлов серија са прстенима за подешавање у боји
• Широк спектар величина и опција
• Добра доступност широм света

Харбор хидрат

• Вентили серије ДСЈ и СФ
• Модуларни дизајн за једноставну интеграцију
• Могућности високог притиска

Еатон

• Картриџа (СИЦВ серија)
• Дизајн уштеде простора
• Мултифункционалне способности

Данфосс

• ПВГ пропорционалне групе вентила
• Дизајниран за мобилну опрему
• Прилагодљива решења

Шта треба потражити када купујете

• Техничке спецификације одговарају вашим потребама
• Добра техничка документација
• Локална услуга и подршка
• Разумна времена водећа
• Конкурентне цене
• Доказана поузданост у вашој индустрији

Будући трендови технологије контроле протока

Паметни вентили и интеграција

Савремени вентили постају паметнији са:

• Уграђени сензори за праћење
• СПАЦИБНОСТИ бежичне комуникације
• Предиктивни упозорења о одржавању
• Даљинско подешавање и праћење

Напредни материјали

Нови материјали праве вентиле:

• Отпорнија на хабање
• Боље у екстремним температурама
• Дуже трајно
• Ефикаснији

Фокус енергетске ефикасности

Нови дизајн фокусирају се на:

• Смањење енергетског отпада
• Боље управљање топлотом
• Побољшана оцена ефикасности
• Поштивање животне средине

Уобичајени проблеми и решења

Проблем	Решење
Брзина варира са оптерећењем	Надоградите на компензациони вентил притиска
Лоше време одзива	Проверите ваздух у систему, размислите о серво вентилу
Лов на вентилу или осцилација	Додајте пригушивање, проверите чврстину система
Прекомерна производња топлоте	Проверите величине вентила, узмите у обзир контролу заобилаза
Недоследни учинак	Побољшајте филтрацију уља, проверите за истрошене компоненте

Одржавање и решавање проблема

Редовни задаци одржавања

• Проверите чистоћу уља- Редовно мењајте филтере
• Надгледајте радну температуру- Држите се у границама произвођача
• Прегледајте спољне пропуштање- Одмах
• Времена одзива теста- Упоредите са основним мерењима
• Калибрација контролних сигнала- Осигурати тачности током времена

Знакови упозоравања за гледање

• Сроггијски одговор
• Недоследне брзине
• Необичне звукове
• Вањски цурење
• Прекомерна топлота

Разматрања трошкова

Почетни трошкови

• Једноставни вентили за гас: $ 50- $ 200
• Пропорционални вентили: 300 УСД - 1,500 УСД
• Серво вентили: 1,000 УСД - 5000 УСД +

Дугорочни трошкови

• Уштеда енергетске ефикасности
• Смањено одржавање
• Побољшани квалитет производа
• Мање застоје

РОИ фактори

• Побољшање брзине производње
• Квалитетна конзистенција
• Уштеда енергије
• Смањење одржавања

Закључак

2 пута хидраулички вентили за контролу протока су од суштинског значаја за контролу брзине у хидрауличким системима. Кључ бира праву врсту за вашу пријаву:

• Једноставни вентили за гасЗа основне, нискобуџетне апликације
• Надокнађени вентили под притискомЗа доследне перформансе
• Серво вентилиЗа највише прецизне потребе

Запамтите да је вентил само један део вашег хидрауличког система. Успех зависи од одговарајућег система система, исправног димензионирања, доброг одржавања и одабира квалитетних компоненти од угледних произвођача.

Трошкови одабира погрешног: Шта се догађа када то погрешно схватите

Одабир погрешног вентила за контролу протока може довести до озбиљних проблема и скупих последица:

Питања перформанси:

• Недоследне брзине- ваше машине неће поуздано радити
• Производи лошег квалитета- недоследни производни процеси
• Безбедносни ризици- непредвидиво понашање машине може проузроковати незгоде

Финансијски утицај:

• Енергичан отпад- Лоше одговарајући вентили могу повећати потрошњу енергије за 15-30%
• Квар превремене опреме- Погрешно димензија вентила узрокује прекомерне трошење на пумпама, цилиндрима и моторима
• Производња одлагања- непоуздана хидраулична контрола брзине доводи до прекида и пропуштених рокова
• Трошкови одржавања- Нетачни вентили захтевају чешћи сервис и замену

Проблеми са системом:

• Накупљање топлоте- Неефикасни вентили стварају вишак топлоте, смањујући уљни живот
• Оштећења пумпе- Погрешан контрола протока може проузроковати кавитацију пумпе или прегревање
• Хидраулични вентил цилиндра- Неправилна оштећења димензија заптивача и изазива унутрашње цурење

Без обзира да ли градите нову машину или надоградњу постојећег, разумевање ових основа помоћи ће вам да направите прави избор и добијете најбоље перформансе из вашег хидрауличког система.

Додатни ресурси

За детаљније техничке информације, погледајте:

• Веб странице произвођача (Босцх Рекртх, Паркер, Хаве)
• ИСО 1219 Хидраулични симболи Стандард
• Хидраулички инжењерски приручници
• Локални хидраулични дистрибутери за подршку апликација

Овај водич даје темељ за разумевање 2 начина управљања хидрауличним управљањем протоком. За посебне апликације увек се саветујте са хидрауличким инжењерима и следите препоруке произвођача.
