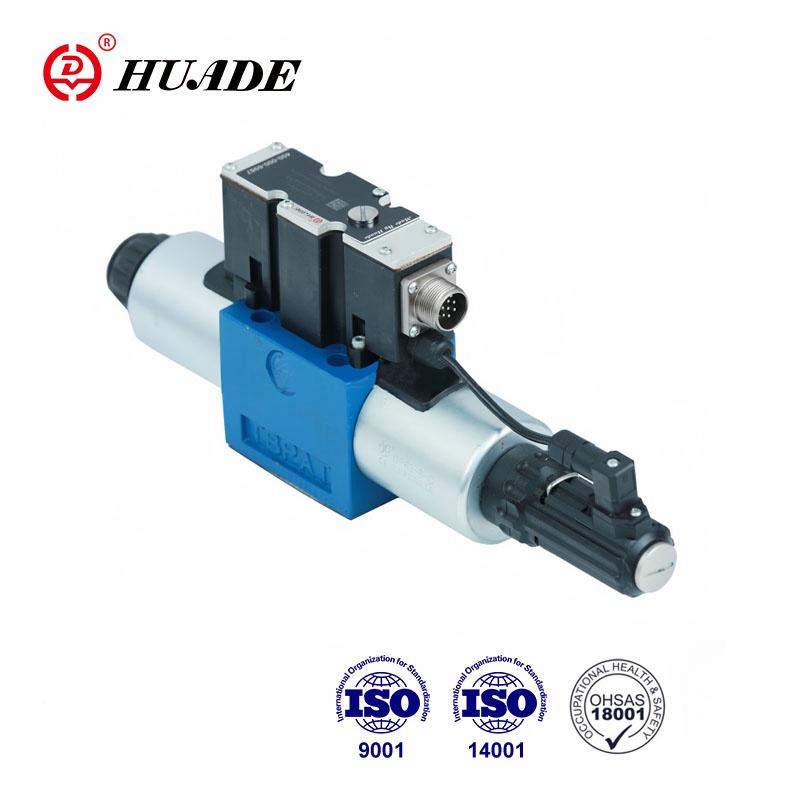

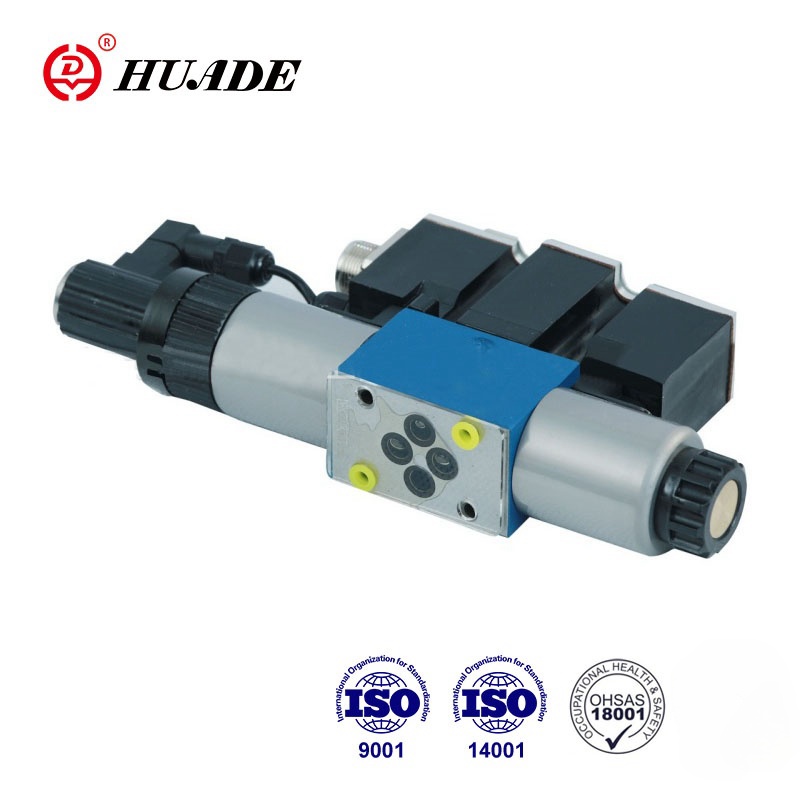

Овај пропорционални вентил 4ВРЕ-2Кс је пропорционални смерни вентил са пропорционалним соленоидом директног дејства, који се користи за контролу брзине и смера протока хидрауличног уља. Има карактеристике лепог изгледа. Лако се користи пропорционални вентил 4ВРЕ-2Кс. Корисницима је потребно само да користе седможилни утикач да би га користили, а да у исто време реше подударност електро-хидрауличког, што је погодно за примену технологије управљања магистралом.
| Хидраулични | |||
| Величина | 6 | 10 | |
| Радни притисак | Прикључци А、П、Б | 31.5 | 31.5 |
| Лука Т | 21 | 21 | |
| Називни проток Квном при △ П=1МПа(Л/мин) | 8、16、32 | 25、50、75 | |
| Макс. дозвољени проток (Л/мин) | 80 | 180 | |
| Степен контаминације (μм) | ≤20 (препоручено 10) | ||
| Хистереза(%) | ≤0.1 | ||
| Опсег преокрета (%) | ≤0,05 | ||
| Осетљивост одговора (%) | ≤0,05 | ||
| Течност под притиском | Минерална уља, фосфатни естар | ||
| Опсег вискозитета мм2/С | 20 до 380 | ||
| Опсег температуре околине (℃) | 4ВРЕ | -20 до +70 | |
| 4ВРЕЕ | -20 до +50 | ||
| Тежина (кг) | 4ВРЕ | 2.2 | 6.3 |
| 4ВРЕЕ | 2.4 | 6.5 | |
| Електрични (интегрисана електроника) | |||
| Величина | 6 | 10 | |
| Врста снабдевања | ДЦ | ДЦ | |
| Називни напон (В) | 24 | ||
| Називна струја соленоида (А) | 2.5 | ||
| Отпор соленоида (Ω) | Отпор завојнице на 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Дути | 100% | ||
| Макс. температура завојнице (℃) | до 150 | ||
| Изолација према ДИН40050 | ИП65 | ||
| Технички подаци припадајућег појачала | |||
| Повезано појачало | 4ВРЕ | ХД-ВТ-ВРПА2-.-1Кс/ | ХД-ВТ-ВРПА2-.-1Кс/ |
| 4ВРЕЕ | ХД-ВТ-4ВРЕЕ6-2Кс | ХД-ВТ-4ВРЕЕ10-2Кс | |
| Напон напајања | Називни напон ВДЦ | 24 | |
| Доња гранична вредност В | 19.4 | ||
| Горња гранична вредност В | 35 | ||
| Снага појачала | Имакс А | <2 | |
| Импулсна струја А | 3 | ||
Карактеристике:
▶Директно контролисан пропорционални смерни вентил за контролу правца и величине протока
▶За монтажу на подлогу
▶Електрична повратна информација о положају
▶Контролни калем са опругом
▶Тип 4ВРЕЕ, интегрисана електроника вентила са интерфејсом А1 или Ф1
▶Покретање је пропорционалним соленоидима са централним навојем и калемом који се може уклонити
▶Контрола вентила и електронике из једног извора
апликација:
Пропорционални смерни вентил 4ВРЕ-2Кс има широку примену у различитим областима као што су алатне машине, лака индустрија, металургија, рударство, ваздухопловство итд.
4/2 и 4/3 пропорционални смерни вентили су директно контролисане компоненте дизајна монтаже на подлогу.
Покрећу се пропорционалним соленоидима са централним навојем и калемом који се може уклонити. Соленоиди се опционо контролишу помоћу екстерне контролне електронике (тип ВРЕ) или интегрисане контролне електронике (тип ВРЕЕ).
Функционални опис:
Са соленоидима (5 и 6), без напона, контролни калем (2) се држи у централном положају помоћу опруга за притисак (3 и 4)
Директан рад контролног калема (2) укључивањем једног од пропорционалних соленоида, нпр. контрола соленоида "б" (6)
→Померање контролног калема (2) улево пропорционално електричном улазном сигналу
→Прикључак од П до А и Б до Т преко отвора попут попречних пресека са прогресивним карактеристикама протока
Искључивање соленоида (6)
→Командни калем (2) се враћа у централни положај преко притисне опруге (3)
ХД-4ВРЕ...А-2Кс
У стању без напона калем (2) се држи у механичком средишњем положају помоћу повратних соленоидних опруга. Ово, за симбол калема "В", се не односи на хидраулични средишњи положај! Када је контролни круг затворене петље електричног вентила затворен, калем се поставља у хидраулични средишњи положај.
Дизајн:
Вентил се у основи састоји од:
•Кућиште (1) са монтажном површином
• Контролни калем (2) са компресионим опругама (3 и 4)
• Соленоиди (5 и 6) са централним навојем
• Претварач положаја (7)
• Опциона интегрисана контролна електроника (8)
• Механичко подешавање нулте тачке (9) је доступно преко Пг 13.5, а електричној нултој тачки се приступа преко Пг 7(10) (тип 4ВРЕЕ)
Симбол пропорционалног смерног вентила 4ВРЕ-2Кс
