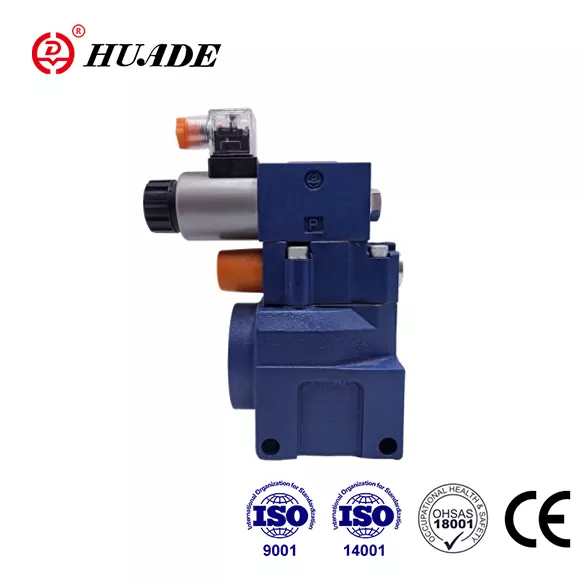

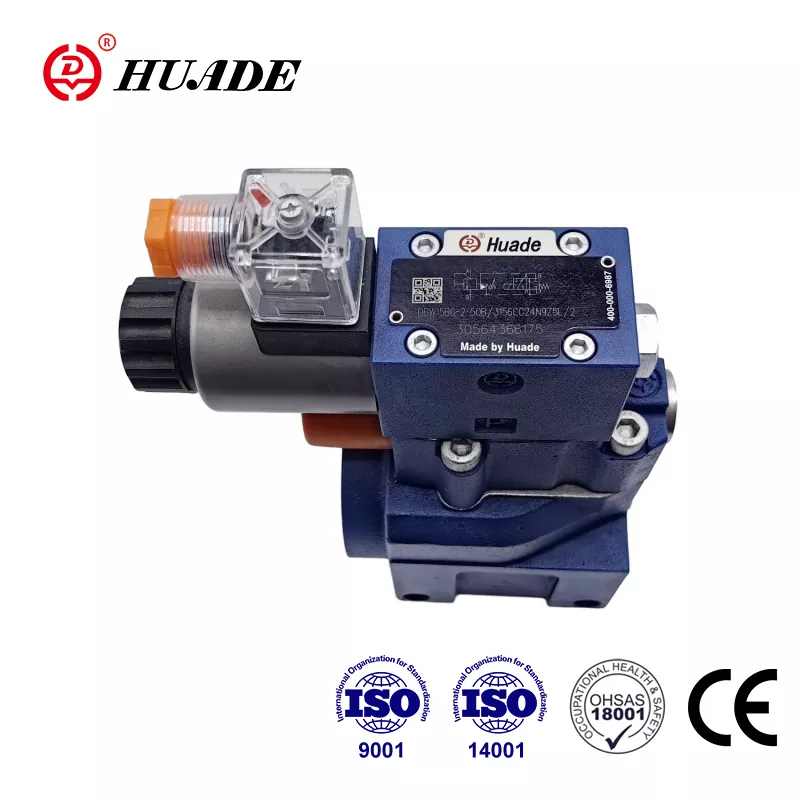

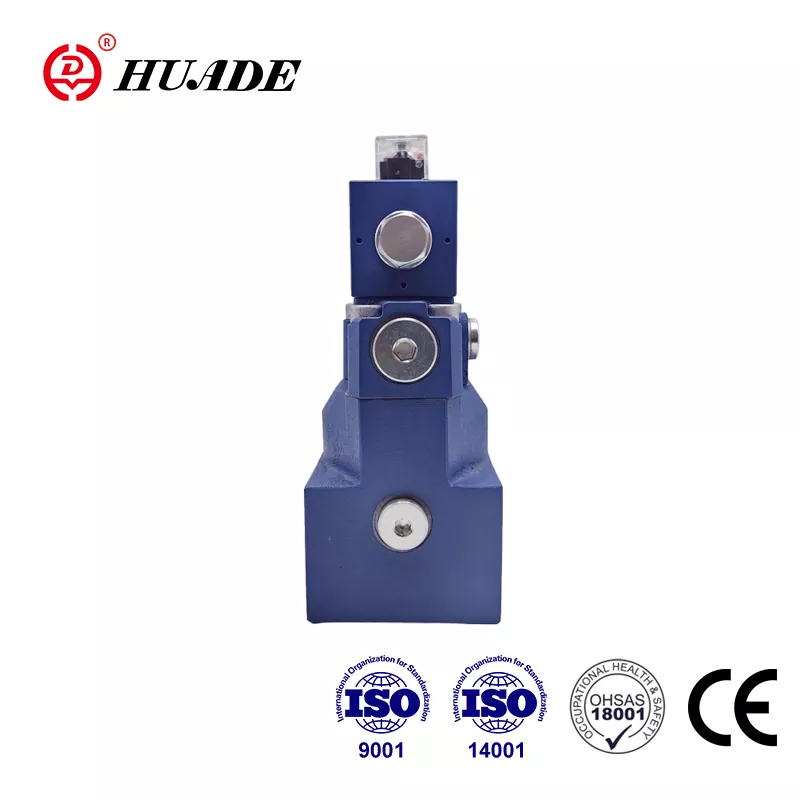

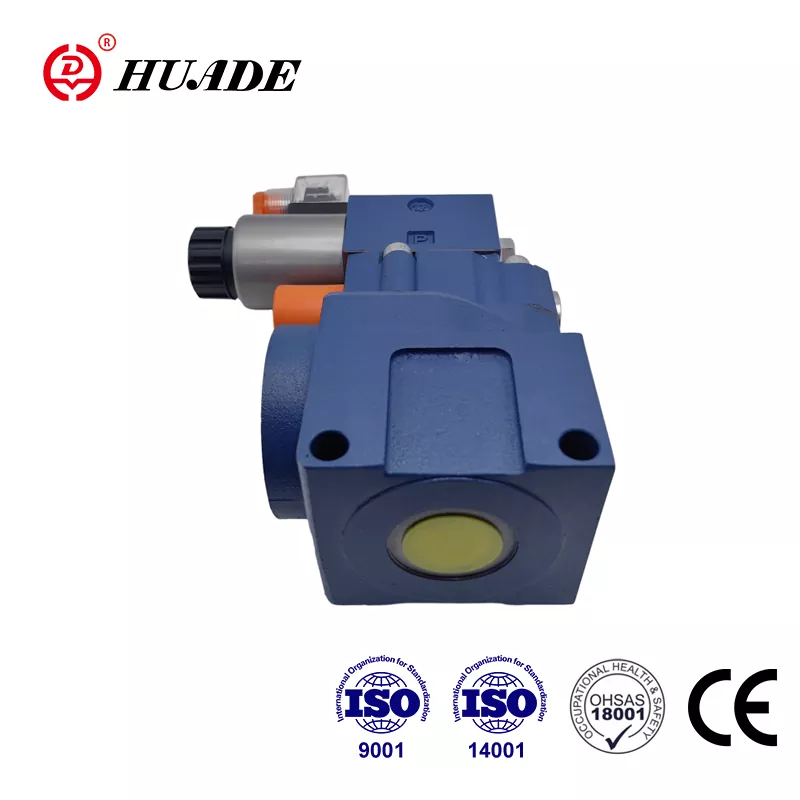

Вентил за смањење притиска ДБВ 10

Хуаде® вентили за смањење притиска ДБВ 10 су издржљивији у поређењу са другим сличним производима. Разлог је што је Хуаде Хидраулиц имао две дугогодишње сарадње са Рекротх-ом. Тип ДБВ 10 може заменити вентиле исте серије које нуди Рекротх. У циљу обезбеђивања хидрауличних производа, фабрика је увела 750 напредне производне опреме из целог света. Фабрика више пажње посвећује практичности производа и посвећена је да купцима обезбеди приступачне хидрауличне вентиле. Све филијале фабрике су прошле ИСО9001, ИСО14001 и ОХ САС18001. Хуаде® бренд има високу репутацију у Кини. Због поузданог квалитета и стабилних перформанси, Хуаде® вентили под притиском се широко користе у инжењерингу и грађевинским машинама и војној индустрији и другим областима.

Параметар производа вентила за смањење притиска ДБВ 10

Карактеристике производа и примена вентила за смањење притиска ДБВ 10

Карактеристике:

▶ Монтажа на подлогу

▶ Шема прикључка према ДИН 24 340, облик Е,ИСО 6264 и ЦЕТОП - РП 121Х

▶ Прикључак цеви

▶ Убаците везу

▶ Три елемента за подешавање:

. Окретно дугме

. Хек. завртањ са главом са заштитним поклопцем

. Окретно дугме које се може закључати са скалом

▶ Пражњење са соленоидом преко уграђеног вентила на калем

апликација:

Вентили за смањење притиска ДБВ 10 се користе за ограничење и растерећење контролног притиска помоћу соленоида.

Функција, пресек и симболи вентила за смањење притиска ДБВ 10

генерал

ДБВ вентили за притисак су вентили за растерећење притиска којима управља пилот.

Вентили за смањење притиска (ДБ) се углавном састоје од главног вентила (1) са главним калемом (3) и вентила на управљање (2) са елементом за подешавање притиска.

Вентил за смањење притиска тип ДБ

Притисак присутан у прикључку А делује на главни калем (3). Истовремено се врши притисак преко контролних водова (6) и (7), који су опремљени отворима (4) и (5), на опругом оптерећеној страни главног калема (3) и на кугли (8). ) у пилот регулационом вентилу (2). Ако притисак у прикључку А премаши вентил постављен на опругу (9), куглица (8) се отвара према опруги (9).

Сигнал за ово долази интерно преко контролних водова (10) и (6) из прикључка А. Течност под притиском на страни опруге главног калема (3) сада тече преко контролног вода (7), отвора отвора (11). ) и куглицу (8) у комору за опругу (12). Код типа ДБ...50Б/...тече интерно преко контролног вода(13) до резервоара, или код типа ДБ..50/..И..екстерно преко контролног вода (14). Због отвора (4) и (5) долази до пада притиска на главном калему (3), прикључак од прикључка А до прикључка Б је отворен. Сада течност под притиском тече од прикључка А до прикључка Б док одржава подешени радни притисак.

Вентил за смањење притиска може да се растерећен или пребаци на други притисак (други степен притиска) преко прикључка "Кс" (15).

Вентил за смањење притиска тип ДБВ

Функција овог вентила је у основи иста као и вентил типа ДБ

Међутим, истовар на главном калему (3) се постиже активирањем уграђеног смерног вентила (16).

структура ДБВ...50Б

Симбол ДБВ...50Б

Напомена

1. Течност мора бити филтрирана. Минимална финоћа филтера је 20 ㎛.

2. Резервоар мора бити заптивен и филтер за ваздух мора бити инсталиран на улазу за ваздух.

3.Производи без подплоче када напуштају фабрику, ако су потребни, посебно наручите.

4. Вијци за причвршћивање вентила морају бити високог интензитета (класа 10.9). Изаберите и користите их у складу са параметром наведеним у књизи примера.

5. Потребна је храпавост површине повезане са вентилом храпавост површине 0,8.

6. Површинска обрада спојног комада је потребна на 0,01/100 мм.
