Шта је хидраулични вентил за контролу протока?
Хидраулички вентил за контролу протока је попут контролора саобраћаја за течност у хидрауличним системима. Баш као што семафор контролише колико аутомобила пролази кроз раскрсницу, ови вентили контролишу колико хидрауличне течности протиче кроз ваш систем.
једноставно речено,хидраулички вентили за контролу протока регулишу брзину хидрауличних мотора и цилиндара контролишући количину течности која до њих стиже. Више течности значи брже кретање, мање течности значи спорије кретање.
Зашто су вентили за контролу протока толико важни?
Замислите хидрауличну течност као "крв" хидрауличног система. Без одговарајуће контроле протока, ваш систем би био као особа са неконтролисаним крвним притиском - или пребрз и опасан, или сувише спор и неефикасан.
Ево шта вентили за контролу протока раде за ваш систем:
Како раде хидраулички вентили за контролу протока?
Основни принцип је изненађујуће једноставан. Ови вентили раде тако што стварају променљиви отвор кроз који течност мора да прође.
Замислите да покушавате да напуните канту водом. Ако само мало отворите славину, вода полако тече. Отворите га широм, и вода брзо изјури. Вентили за контролу протока раде на исти начин - прилагођавају величину отвора да контролишу брзину протока течности.
¿Qué es una válvula de control de flujo?
- Величина отвора- Већи отвор = већи проток
- Разлика у притиску- Већи притисак = бржи проток (у основним вентилима)
- Дебљина течности. Corporación Valin.
Главни типови хидрауличних вентила за контролу протока
1. Једноставни вентили за контролу протока
Месечне провере
- Савршено за прецизна, мала подешавања
- Као да користите капаљку уместо ватрогасног црева
- Одлично за калибрацију и фино подешавање
- Недостатак: Проток се мења када се притисак промени
Пригушни вентили
- Добро за основну контролу брзине
- Лако се ручно подешава
- Уобичајено у једноставним системима
- Није баш прецизно под различитим оптерећењима
Кугласти вентили
- Углавном за контролу укључивања/искључивања
- Веома издржљив и поуздан
- Ограничена прецизност за контролу брзине
- Одлично за изолацију секција
2. Напредни вентили за контролу протока

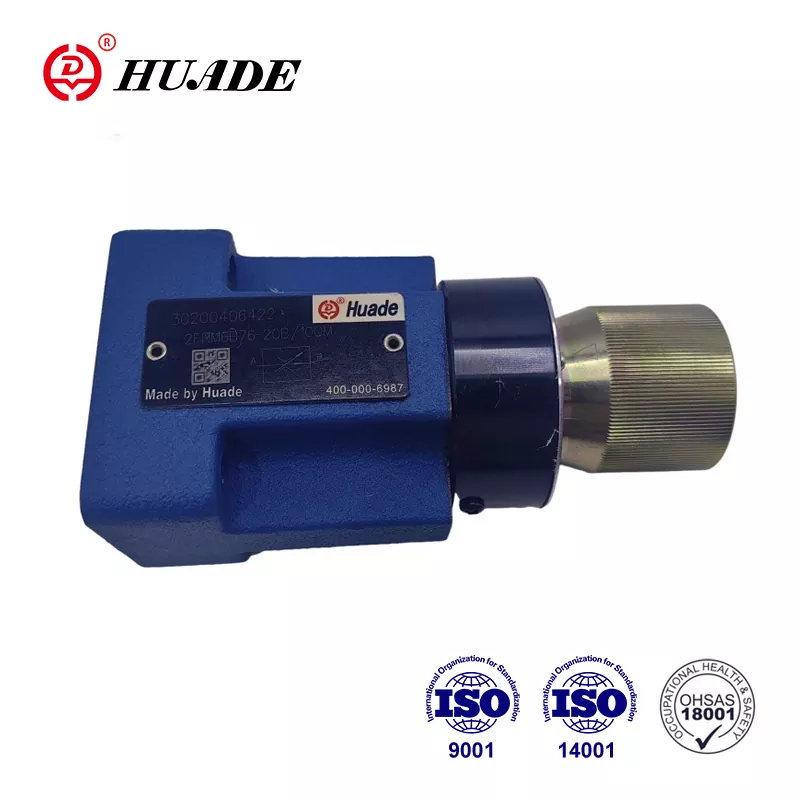

Вентили са компензацијом притиска
"Паметни" вентили хидрауличних система. Одржавајте стабилан проток чак и када се притисак промени.
- Меншая колькасць рухомых частак зніжае рызыку адмовы
- Уграђени пилот вентил аутоматски подешава величину главног отвора на основу разлике притиска
- Опсег компензације:Типично одржава ±5% тачност протока у опсегу притиска од 50-350 бара
- Унутрашње компоненте:Калем компензатора са опругом, подесиви отвор за пригушивање и прикључци за сензор притиска
Скупљи, али много поузданији. Савршено за прецизан рад.
Метер-Ин вс Метер-Оут вентили
Ограничење:Може изазвати кавитацију са оптерећењем од прекорачења
Најбоље за:Перформансе се погоршавају са великим разликама у притиску
предност:Ствара повратни притисак да спречи кавитацију
Најбоље за:Оптерећења прекорачења, вертикални цилиндри се увлаче
Пропорционални вентили за контролу протока
Контролисано електронски за супер-прецизно подешавање.
- Метод контроле:ПВМ (Пулсе Видтх Модулатион) сигнали из електронског појачала
- Систем повратних информација:Контрола затворене петље са сензорима протока или повратном спрегом о положају
- Време одговора:Обично 10-50 милисекунди за промене корака
- Опсег сигнала:Стандардни 4-20мА или 0-10В контролни сигнали
- Карактеристике појачала:Смањење струје ради спречавања заглављивања вентила, функције рампе за глатке стартове
Може се програмирати и аутоматизовати. Скупо, али нуди најбољу контролу. Уобичајено у модерним ЦНЦ машинама и роботима.
Напредни технички концепти
Компензација притиска Дубоко роњење
Вентили са компензацијом притиска користе двостепени дизајн:
- Примарна фаза:Подесиви отвор за пригушивање (контролисано од стране корисника)
- секундарни степен:Калем аутоматског компензатора реагује на разлику притиска
Принцип рада:
- Компензатор одржава константан пад притиска (обично 7-10 бара) преко примарног отвора
- Када се притисак у доњем току повећа, компензатор се више отвара да би се одржао проток
- Када узводни притисак падне, компензатор се ограничава да спречи повећање протока
- резултат:Конзистентан проток без обзира на промене оптерећења
Системи управљања пропорционалним вентилима
Електронски контролни ланац:
- Командни сигнал:4-20мА или ±10В од ПЛЦ-а/контролера
- Обрада појачала:Конвертује сигнал у одговарајућу струју/ПВМ
- Одговор соленоида:Пропорционални соленоид ствара силу пропорционалну струји
- Одзив вентила:Положај калема је директно повезан са силом соленоида
- Излаз протока:Прецизна контрола протока са минималном хистерезом
Напредне функције:
Технологија разделника протока
Разделили протока типа калема:
- Користите синхронизоване калемове да бисте поделили проток
- тачност:±5% подела протока у нормалним условима
- Осетљивост на притисак:Перформансе се погоршавају са великим разликама у притиску
- Пријаве:Погодно за сличне апликације оптерећења
Разделили протока типа зупчаника:
- Користите прецизне сетове зупчаника за поделу протока
- тачност:±2% подела протока без обзира на разлике притиска
- Самокомпензујући:Аутоматски се прилагођава променама вискозитета
- Пријаве:Критична синхронизација (контроле авиона, подизање тешких терета)
Апликације
Грађевинска опрема
- Багери: глатки покрети руке и кашике
- Дизалице: Прецизно подизање и позиционирање
- Булдожери: Контролисано подешавање ножа
Мануфацтуринг
- Машине за бризгање: Савршено формирање делова
- ЦНЦ машине: Прецизне брзине сечења
- Монтажне линије: Синхронизовани покрети
Пољопривреда
- Комбајни: Координирано сечење и сакупљање
- Трактори: Контрола прикључка
- Системи за наводњавање: Управљање протоком воде
Друге апликације
- Турбине електране
- Објекти за пречишћавање воде
- Операције са нафтом и гасом
- Рударска опрема
Како одабрати прави вентил за контролу протока
Избор правог вентила је као одабир правог алата за посао. Узмите у обзир ове факторе:
1. Системски захтеви
- На ком притиску ради ваш систем?
- Препоручени тип вентила
- Коју врсту течности користите?
Водич за техничке спецификације
| Апликација | Препоручени тип вентила | Флов Рате | Мак Прессуре | Величина везе | Контролни метод |
|---|---|---|---|---|---|
| Мала ЦНЦ машина | Неедле Валве | 2-8 Л/мин | 210 бара | 1/4" НПТ | Мануал |
| Ињецтион Молдинг | Компензирано по притиску | 15-50 Л/мин | 350 бара | 1/2" САЕ | Мануал/Елецтриц |
| Екцаватор Арм | Пропорционално | 80-200 Л/мин | 420 бара | 3/4" САЕ | електронски (ПВМ) |
| Хидраулична преса | Метер-Оут | 25-100 Л/мин | 700 бара | 1" САЕ | Пилот-Оператед |
| Покретна дизалица | Приоритетни вентил | 120-300 Л/мин | 350 бара | 1" САЕ | Лоад-Сенсинг |
2. Потребе за прецизношћу
3. Животна средина
- Температурни опсег:Стандардни вентили раде од -20°Ц до 80°Ц
- Екстремни услови:Потребне су посебне заптивке за -40°Ц до 120°Ц
- Корозивне течности:Потребан је нерђајући челик или специјални премази
- Висока вибрација:Препоручује се подешавање жице за закључавање или електронска контрола
4. Буџетска разматрања
Уобичајени проблеми и решења
Проблем: Недоследна брзина
Симптоми:Погон насумично убрзава и успорава
Узроци:Прљава течност, истрошени делови вентила, погрешан тип вентила
Решење:Очистите или замените течност, сервисни вентил, надоградите на вентил са компензацијом притиска
Проблем: прегревање
Симптоми:Систем се превише загрева, смањене перформансе
Узроци:Унутрашње цурење, погрешна подешавања вентила
Решење:Замените заптивке, подесите подешавања вентила, проверите одговарајућу величину вентила
Проблем: Кавитација у системима за контролу протока
Симптоми:- Већи притисак = бржи проток (у основним вентилима)
техничко објашњење:Када брзина флуида пређе критичне границе, притисак пада испод притиска паре
Узроци:
- Улазни вентили са прекорачењем
- Мали отвори вентила
- Високе температуре флуида смањују притисак паре
Решење:
- Пребаците се на конфигурацију мерача
- Инсталирајте вентиле против кавитације
- Повећајте величину отвора или користите више паралелних вентила
Критична формула:Обезбедите брзину протока < 6 м/с у усисним водовима
Проблем: Нестабилност вентила за контролу протока
Симптоми:Лов, осцилација, нестабилно кретање актуатора
Технички узроци:
- Недовољно пригушивање у контролној петљи пропорционалног вентила
- Природна фреквенција система за усклађивање резонантне фреквенције
- Превисока подешавања појачања у електронском појачалу
Решење:
- Подесите ПИД параметре (смањите пропорционално појачање, повећајте пригушење)
- Додајте акумулатор за усклађеност система
- Уградите ограничаваче протока у пилот линије
- Користите вентиле са већим фреквентним одзивом (серво вентили)
Савети за одржавање за дуг живот
Месечне провере
- Потражите спољна цурења око фитинга
- Проверите ниво течности и боју
- Слушајте необичне звукове
- Осећајте прекомерне вибрације
Куартерли Сервице
- Замените хидрауличне филтере
- Тестирајте квалитет течности
- Проверите калибрацију вентила
- Прегледајте заптивке и спојеве
Годишње одржавање
- Комплетан ремонт вентила ако је потребно
- Замените делове који се троше
- Ажурирајте системску документацију
- Нови дизајни који троше мање енергије
Будућност вентила за контролу протока
Mejora de la estructura y optimización de parámetros de la válvula de control de microflujo.
Кеи Такеаваис
- Хидраулички вентили за контролу протока сурегулатори брзинеТестирајте квалитет течности
- Различити типови служе различитим потребама - од једноставних ручних вентила до напредних електронских
- Правилан изборштеди новаци побољшава перформансе система
- Редовно одржавање спречава скупе кварове
- Нова технологија чини вентиле паметнијим и ефикаснијим
Закључак
Разумевање хидрауличних вентила за контролу протока не мора да буде компликовано. Ове виталне компоненте су једноставно регулатори брзине хидрауличког света, који осигуравају да се све креће правим темпом за безбедност, прецизност и ефикасност.
Без обзира да ли радите са тешком опремом, покрећете фабрику или одржавате хидрауличне системе, познавање рада ових вентила помаже вам да донесете боље одлуке о избору опреме, одржавању и решавању проблема.
Запамтите: прави вентил за контролу протока, правилно одржаван, је инвестиција која даје дивиденде у поузданост система, уштеду енергије и сигурност у раду. Бирајте мудро, редовно одржавајте и ваш хидраулични систем ће вам служити годинама које долазе.
