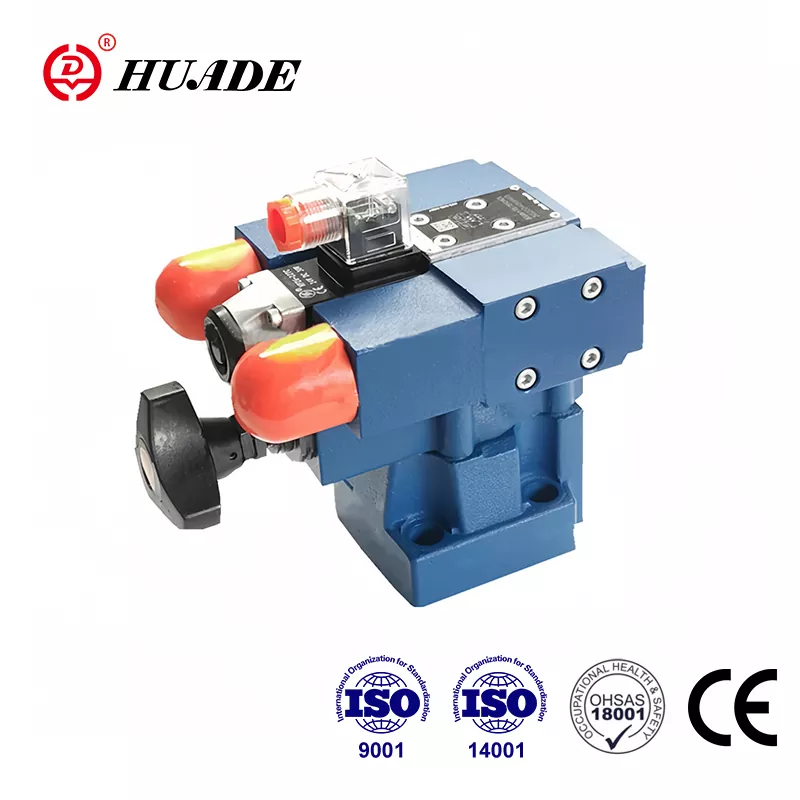

Валве за помоћ под притиском дб3у
  • Валве за помоћ под притиском дб3уВалве за помоћ под притиском дб3у

Валве за помоћ под притиском дб3у

Хуафилтер је овлашћени дистрибутер хидрауличног Хуаде-а, специјализован за снабдевање Хуаде® подвргавајућим вентилима бренда. Вентил за помоћ под притиском ДБ3У несумњиво су конкурентни на тржишту због стабилне перформансе и релативно ниже цене. Због ове јединствене продајне тачке, већ су популарни међу кинеским потрошачима. Хуаде® хидраулични вентили за притисак у потпуности у складу са међународним стандардима и могу да задовоље потребе купаца. Имамо професионалне инжењере продаје који могу пружити услуге селекције да одговарају Рекротховим производима. Тражите економичне производе, молим вас изаберите нас!

Хуаде Хидраулић посвећује више пажње практичности својих производа. Вентил за помоћ под притиском ДБ3У конкурентни су са добро познатим производима са квалитетом и нижим ценама. Хуаде Хидраулић је представио врхунску технологију из Рекротх-а због две дугорочне сарадње са РекрОтхом. Као водећи бренд у кинеској хидрауличкој индустрији, Хуаде® вентили за помоћ под притиском освајају широко признање тржишта и поверење корисника. Све филијале предузећа проследе ИСО9001, ИСО14001 и ОХ САС18001. Водећи производи Хуаде® примили су ЦЦС (Цхина Цлассифицатион друштво) и широко се користи у морској индустрији.

Параметар производа Валве за помоћ под притиском ДБ3У

Величина

8

10

15

20

25

30

Проток (л / мин)

Навојне везе

100

200

400

600

Подложи монтажу

-

200

-

400

-

600

Радни притисак (МПА)

портови А, Б, Кс.Уп то31.5

Повратни притисак (порт и) (МПА)

До 31.5

Мин. Притисак за подешавање (МПА)

Погледајте оперативне криве

Макс. Притисак за подешавање (МПА)

До 10. или 31.5

Течност под притиском

Минерално уље (за НБР печат) или фосфатни естер (за ФПМ печат)

Распон вискозности (мм ² / с)

10 до 800

Температурни опсег (℃)

-30 до +80

Величина смерног вентила

Погледајте усмерени вентил 4Ве5


Функција производа и примена вентила за помоћ под притиском ДБ3У

Карактеристике:

▶ Подвлачење монтаже

▶ навојне везе

▶ Инсталација у разводницима

▶ 3 Елементи прилагођавања:

. Ротациони дугмета

. Вијак са унутрашњим шестерокутним и заштитним капама

. Ротари дугме са скалом

▶ Соленоид управљана контрола преко монтиране усмерене вентил


Примена:

За ограничавање радног притиска користи се вентил за помоћ притиску ДБ3У.

Одељак и симболи вентила за помоћ под притиском ДБ3У

Врсте ДБ3У вентили под притиском су пилот вентили за управљање притиском. Могу се пребацити на различите (2 или 3 фазе притиска) активираним соленоидима.

Вентили за помоћ под притиском састоје се углавном од главног вентила. 4 / 3,4 / 1-усмерен контролни вентил (тип ВЕ5 ...) и три пилот вентила.

У стању поднергију притисак у луку А поставља пилот вентил (7).

Притисак присутан у луци А актима на главном калему (1). Истовремено се притисак наноси путем контролних линија (12) и (4), који су опремљени отворима (2) и (3), на пролећној оптерећеној страни главног калема (1) и на поппету (6) у пилот контролном вентилу (7). Ако притисак у луци А прелази вредност постављене на пролеће (8), поппет

(6) Отвара се против пролећа (8).

Сигнал за то долази интерно преко контролних линија (12) и (4) из луке А. Притисни течност на пролећној опљачканој страни главног калема (1) сада точе преко контролне линије (3), поппет (6) у пролећну комору (9). Типе ДБ3У ... 30 / ..., он се утроструко вози преко контролне линије (10) на резервоар, или у типу ДБ3У..30 / .. И .. И преко Порт И. Због отвора (2) и (3) пад притиска се јавља на главном калему (1), отворен је прикључак из луке А до Порт Б отворен. Сада течност под притиском точе из луке А до Порт Б, држећи се радни притисак вентила.

Када је соленоид "А" напаја: притисак у луку А поставља пилот вентил ИИ.

Када је соленоид "Б" напајати: притисак у луку А поставља пилот вентил И.

Подешавање притиска пилот вентила (7) треба да буде већи од притиска постављања пилота И и ии.

Тип ДБ2У

Тип ДБ2У вентили под притиском углавном се састоје од усмереног контролног вентила (тип ВЕ5 ...) и три пилот вентила, функција овог вентила је у основи исти као и тип вентила ДБ3У.


Структура вентила за помоћ под притиском ДБ3У


Симболи
