Да ли сам икада гледао камион за смеће како ради и питао се:„Како зна да прво подигне контејнер, а затим да га савршено преврне?“Или сте можда видели фабричке роботе како раде у савршеном низу и помислили,"Шта их чини тако координисаним?"
Одговор би вас могао изненадити - то је често једноставан, али бриљантан уређај који се зове вентил секвенце притиска. И до краја овог водича, схватићете тачно како ови "механички мозгови" одржавају наш свет без проблема.

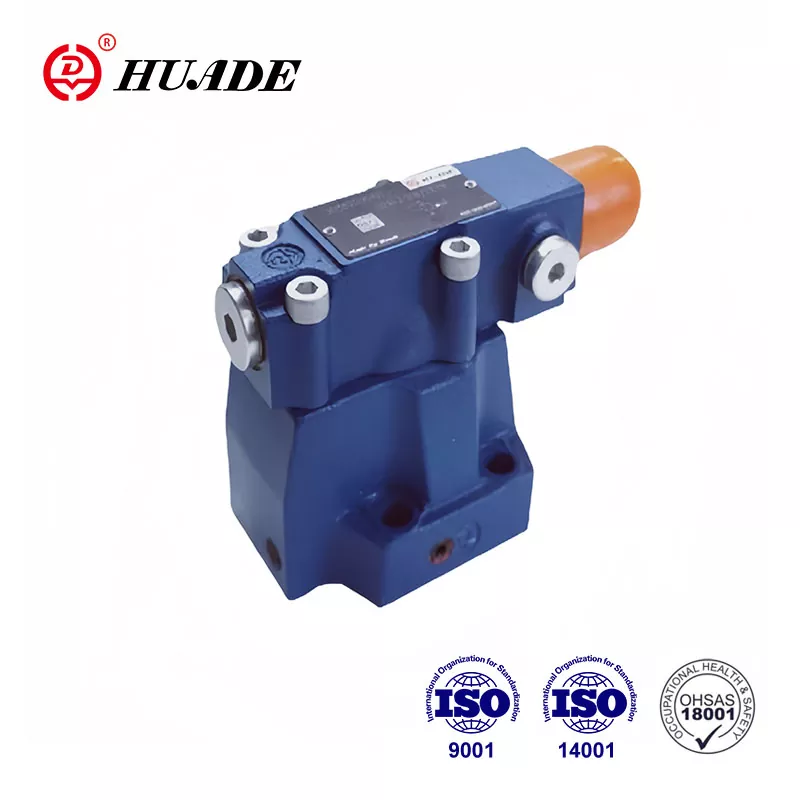

Шта је вентил за редослед притиска? (Једноставан одговор)
Вентил за редослед притиска (деовентил за контролу притискасистеми) је као апаметни семафор за хидрауличне системе. Баш као што семафор контролише када аутомобили могу да иду, овај вентил контролише када различити делови машине могу да почну да раде.
Ево кључне идеје:Остаје затворен (црвено светло) док притисак не порасте до одређеног нивоа, а затим се отвара (зелено светло) како би хидраулична течност могла да тече до следеће компоненте. Ово ствара аутоматско секвенцирање без потребе за компјутерима или електричним контролама.
Брзи пример:
Размислите о прављењу сендвича са путером од кикирикија:
1. корак:Припремите хлеб (примарна акција)
чекај:Уверите се да је хлеб правилно постављен
2. корак:Додајте путер од кикирикија (секундарна акција)
Вентил за редослед притиска ради исту ствар за машине - осигурава да је корак 1 у потпуности завршен пре него што почне корак 2.
Зашто су вашим машинама потребни вентили за редослед притиска
Питате се зашто не можемо дозволити да се све догоди одједном? Ево зашто је важно правилно редослед:
Без контроле секвенце, имали бисте хаос. Замислите да је мењач вашег аутомобила покушао да мења брзине док се мотор још увек покреће, или ако је 3Д штампач почео да штампа пре него што је кревет загрејан. То је управо оно што се дешава у хидрауличним системима без правилног редоследа.
Пословни случај (зашто их инжењери воле):
Потребна нула струја- Ради у експлозивним окружењима где електроника поквари
Поузданост отпорна на метке- Мање делова значи мање кварова (уобичајени животни век: 10+ година)
Уштеде трошкова- Може да замени ПЛЦ системе од 5.000 УСД са вентилом од 200 УСД
Једноставност одржавања- Већина техничара може да их сервисира основним алатима
Право питање:Да ли бисте радије веровали рачунарском програму или једноставном механичком уређају у прљавом окружењу под високим притиском? Већина искусних инжењера сваки пут бира механичку.
Како ради вентил за редослед притиска?
Принцип рада је заправо прилично једноставан:
Основни процес:
Примарна акција почиње- Први цилиндар или мотор почиње да ради
Притисак се повећава- Када се заврши прва радња, течност престаје да се креће и притисак расте
Вентил се отвара- Када притисак достигне задату тачку (као 400 ПСИ), отвара се вентил секвенце
Почиње секундарна акција- Течност тече у други цилиндар или мотор
Замислите то као брану у реци. Брана (секвентни вентил) задржава воду све док ниво воде (притисак) не постане довољно висок. Затим отвара капије да вода тече низводно.
Кључни делови (шта је унутра):
Тело вентила- Главно кућиште (као кућа)
пролеће- Подешава "притисак окидача" (попут браве на вратима)
Вијак за подешавање- Ваш бројчаник притиска (као термостат)
Спољни одводни прикључак- Одржава очитавања тачним (попут рупе за смањење притиска)
За савет:Спољни одвод је кључан - без њега, противпритисак може преварити вентил да се отвори у погрешно време. Увек наведите спољни одвод у дизајну вашег система.
Типови хидрауличних вентила за редослед: који вам је потребан?
Збуњени сте око тога који тип одабрати? Ево квара који ће вас спасити од скупих грешака.
[Упореди са другимтипови вентила за контролу притиска]
1. Хидраулички секвенцијални вентили директног дејства
Замислите то као:Једноставна врата са опругом
Време одговора:Муњевито (2-10 милисекунди)
Опсег притиска:Типично до 5.000 ПСИ
Цена:Повољно (50-300 УСД)
Најбоље за:Мала мобилна опрема, апликације брзог циклуса
Лоша страна:Може бити "скочан" при високим притисцима
2. Пилот-оперативни вентили за редослед притиска
Замислите то као:Софистицирани двостепени систем
Време одговора:Спорије, али стабилно (≈100 милисекунди)
Опсег притиска:До 10.000+ ПСИ
Цена:Веће инвестиције (200-1500 долара)
Најбоље за:Велике индустријске пресе, прецизна производња
предност:Стабилност чврсте стене у различитим условима
Које да изаберете?Ако вам је потребна брзина и једноставност, идите на директну акцију. Ако вам је потребна прецизност и руковање великим протоком, пилот-операција је ваш одговор.
Примене вентила за редослед притиска: где ћете их наћи да раде
Занима вас где ови вентили заправо раде? Они су свуда - вероватно их свакодневно сусрећете, а да то нисте ни свесни.
Производња и индустријска опрема
ЦНЦ обрадни центри:Стегните радни предмет → започните сечење → увуците алате
Ињекционо ливење:Затворите калуп → убризгајте пластику → избаците део
Хидрауличне пресе:Поставите материјал → примените притисак → отпустите и избаците
Апликације за мобилне машине
Камиони за смеће:Подигните контејнер → врх и испустите → вратите се на положај
Грађевинска опрема:Подигните подупираче → подигните терет → увуците грану
Пољопривредне машине:Подигните машину → укључите ПТО → покрените рад
Специјализовани системи
Телескопска контрола цилиндра:Продужите секције у правилном редоследу за несметан рад
Вишестепени хидраулички системи:Координирајте више актуатора без електронских контрола
Образац?Кад год видите да хидраулична опрема ради у савршеном реду, вероватно постоји секвенцијални вентил који оркестрира емисију.
По чему се вентил за редослед притиска разликује од других вентила?
Лако је помешати вентиле са секвенцом притиска са другим сличним вентилима. Ево како да их разликујете.
[Сазнајте више офункције вентила за ослобађање]
Вентил за секвенцу у односу на преливни вентил
| Феатуре | Секуенце Валве | Релиеф Валве |
|---|---|---|
| сврха | Контролише редослед операција | Штити систем од високог притиска |
| Подразумевано стање | Затворено | Затворено |
| Када се отвори | При подешеном притиску за почетак следеће акције | Само када притисак постане превисок |
| Где течност иде | До следећег актуатора | Назад у тенк |
Редукциони вентил против редукционог вентила
| Феатуре | Секуенце Валве | Редукциони вентил |
|---|---|---|
| Подразумевано стање | Нормално затворено | Нормално отворен |
| Шта прати | Улазни притисак | Излазни притисак |
| сврха | Започните следећу операцију | Ограничите низводни притисак |
Водич за избор хидрауличног вентила за редослед: Поправите први пут
Уморни сте од нагађања који ће вентил радити? Ево вашег процеса одабира корак по корак:
Корак 1: Упознајте своје системске захтеве
Максимални системски притисак:Вентил мора да издржи 25% изнад вашег највећег притиска
Проток секундарног круга:Израчунајте потребан ГПМ (вентил мора поднијети 20% више)
Потребна тачност:±50 ПСИ за општу употребу, ±10 ПСИ за прецизан рад
Потребно време за одговор:Брзо (<50мс) или стабилно (>100мс)
Корак 2: Провера реалности животне средине
Поставите себи ова питања:
Који је температурни опсег? (Стандардне заптивке раде -10°Ф до +200°Ф)
Колико је околина прљава? (Узмите у обзир отпорност на контаминацију)
Која врста хидрауличке течности? (Нафта, синтетичка, биолошка?)
Има ли забринутости због експлозивне атмосфере? (Можда ће бити потребни посебни сертификати)
Корак 3: Израчунајте величину вентила
Једноставна формула за капацитет протока:
Захтевани Цв = Брзина протока (ГПМ) ÷ √ (Пад притиска преко вентила)
Пример:Секундарни проток од 20 ГПМ са доступним падом притиска од 100 ПСИ потребан је Цв = 20 ÷ √100 = 2,0
За савет:Увек одредите величину вентила 20-30% већу од израчунатог да бисте избегли рад при максималном капацитету.
Савети за уградњу вентила за редослед притиска: избегавајте скупе грешке
Спремни за инсталацију, али сте забринути да не погрешите? Следите ове смернице тестиране на терену:
Критични параметри подешавања
Подесите прорачун притиска:Примарно оптерећење + сигурносна маргина од 50-100 ПСИ
Координација вентила за ослобађање:Поставите преливни вентил 150-200 ПСИ изнад секвенцијалног вентила
Спољашњи прикључак за одвод:Увек се повежите са резервоаром (никада немојте прикључивати овај порт!)
Оријентација монтаже:Пратите спецификације произвођача (обично било који положај у реду)
Редослед инсталације који функционише
Провера пре инсталације:Проверите све портове и везе
Монтажа вентила:Користите одговарајуће спецификације обртног момента (обично 15-25 фт-лбс за фитинге)
Подесите почетни притисак:Почните ниско, подесите нагоре током тестирања
Тест циклус:Покрените неколико комплетних циклуса пре коначног подешавања
фино подешавање:Подесите подешени притисак за оптималне перформансе
Уобичајена грешка почетника:Постављање превисоког притиска у почетку. Увек почните ниско и напредујте - лакше је повећати притисак него поправити оштећену опрему.
Решавање проблема са вентилом секвенце: брзо решите проблеме
Систем не секвенцира правилно? Ево вашег дијагностичког пута:
Проблем #1: Секундарна радња неће започети
Симптоми:Примарни цилиндар завршава ход, али секундарни се никада не активира
Брза дијагноза:Проверите системски манометар током завршетка примарног хода
Решења (по редоследу вероватноће):
Подешавање притиска вентила ниже секвенце
Очистите блокирану одводну линију
Замените слабу или сломљену опругу
Уверите се да се сигурносни вентил не отвара прерано
Проблем #2: Превремена секундарна активација
Симптоми:Обе радње покушавају да се десе истовремено
Основни узроци:Пренизак притисак ИЛИ неочекивани скокови притиска
Поправи стратегију:Повећајте подешени притисак за кораке од 25 ПСИ док се не постигне одговарајући редослед
Проблем #3: Неправилан или бучан рад
Шта ћете чути/видети:Брбљање, вибрације, недоследна вожња бициклом
Уобичајени осумњичени:Контаминирана течност, ваздух у систему, истрошене унутрашње компоненте
Акциони план:
Проверите чистоћу течности (треба да буде ИСО 18/16/13 или бољи)
Испустите ваздух из свих високих тачака
Ако проблеми и даље постоје, обновите или замените вентил
Савет за хитну дијагностику:Ако губите време производње, привремено заобиђите вентил секвенце и рукујте ручно док наручујете делове.
Одржавање вентила за редослед притиска: повећајте своју инвестицију
Желите да избегнете неочекиване застоје? Ове стратегије одржавања ће држати ваше вентиле у раду деценијама:
90-дневна рутина инспекције
Визуелна провера:Потражите спољна цурења, корозију, лабаве спојнице
Верификација притиска:Потврдите да се подешени притисак није променио (толеранција ±25 ПСИ)
Анализа течности:Проверите нивое контаминације и стање течности
Бројање циклуса:Праћење операција за предиктивно планирање одржавања
Годишњи задаци одржавања
Комплетно испирање система:Замените филтере и хидрауличну течност
Калибрација вентила:Ресетујте притиске на оригиналне спецификације
Инспекција печата:Проверите да ли је истрошено пре него што катастрофално покваре
Тестирање перформанси:Проверите време одзива и тачност притиска
Реалност буџета за одржавање:Трошење 200 УСД годишње на превентивно одржавање обично штеди 2.000 УСД+ у хитним поправкама и изгубљеној производњи.
Савет за паметно одржавање:Нека резервни вентил буде конфигурисан и спреман. Када се појаве проблеми, замените вентиле и поново изградите покварену јединицу ван мреже - минимално време застоја, максимална продуктивност.
Трендови технологије секвентних вентила: шта следи
Питате се да ли ће секвенцијални вентили постати застарели? Ево шта познаваоци индустрије знају:
Интеграција паметног вентила за секвенцу
ИоТ сензори:Пратите циклусе, температуру и промену притиска
Предиктивна аналитика:АИ предвиђа кварове 30-60 дана унапред
Даљинска дијагностика:Проверите здравље вентила са свог телефона
Реалност трошкова:Паметни вентили коштају 2-3 пута више, али могу смањити трошкове одржавања за 40%
Напредни материјали и дизајн
Технологија нано премаза:Продужава век заптивке за 300-500%
Композитна тела вентила:Мања тежина, боља отпорност на корозију
Унутрашњи елементи са малим трењем:Смањује губитке енергије за 15-25%
Електронска против механичке дебате
Предности електронске контроле:Бесконачно програмабилан, прецизан, богат подацима
Предности механичког вентила:Није потребно програмирање, ради без напајања, једноставније решавање проблема
Реалност индустрије:Чак и како електроника напредује, механички секвенцијални вентили одржавају снажан тржишни удео у:
Апликације осетљиве на трошкове
Опасне средине
Удаљене локације без поузданог напајања
Једноставни системи где електроника додаје непотребну сложеност
Закључак:Вентили за редослед притиска не иду никуда – они се развијају да буду паметнији док остају механички поуздани.
Ваши следећи кораци: Примена овог знања у дело
Спремни да одредите, инсталирате или решите проблем са вентилом за редослед притиска? Ево вашег акционог плана:
За дизајнере система:
Израчунајте своје захтевекористећи дате формуле за димензионисање
Изаберите тип вентилазасновано на брзини у односу на потребе прецизности
Одредите спољни одвод- не дозволите извођачима да јефтино раде на овоме
План за приступ прилагођавању- техничари ће вам се касније захвалити
За тимове за одржавање:
Започните 90-дневну рутину инспекцијеодмах
Залиха заједничких резервних делова(опруге, заптивке, вијци за подешавање)
Документујте тренутне подешене притискепре него што однесу
Оператери возоваза препознавање раних знакова упозорења
За алате за решавање проблема:
Увек прво проверите основе- притисак, ниво течности, стање филтера
Држите манометар при руциза брзу дијагностику
Запамтите правило спољног одвода- поправља 60% проблема са секвенцијалним вентилом
Питања о вашој специфичној апликацији?Већина произвођача вентила нуди бесплатну инжењерску подршку за апликације - искористите њихову стручност.
Коначна мисао:Најбољи секвенцијални вентил је онај који је правилно одабран, правилно инсталиран и редовно одржаван. Савладајте ове основе и никада више нећете имати мистериозне проблеме са секвенцирањем.
