Када гледате како булдожер подиже сечиво или видите како се фабрички робот креће прецизно, постоји мала, али моћна компонента која све то чини могућим: вентил за контролу смера.
Овај водич ће вас провести кроз све што треба да знате о овим битним деловима, од начина на који функционишу до одабира одговарајућег за ваше потребе.

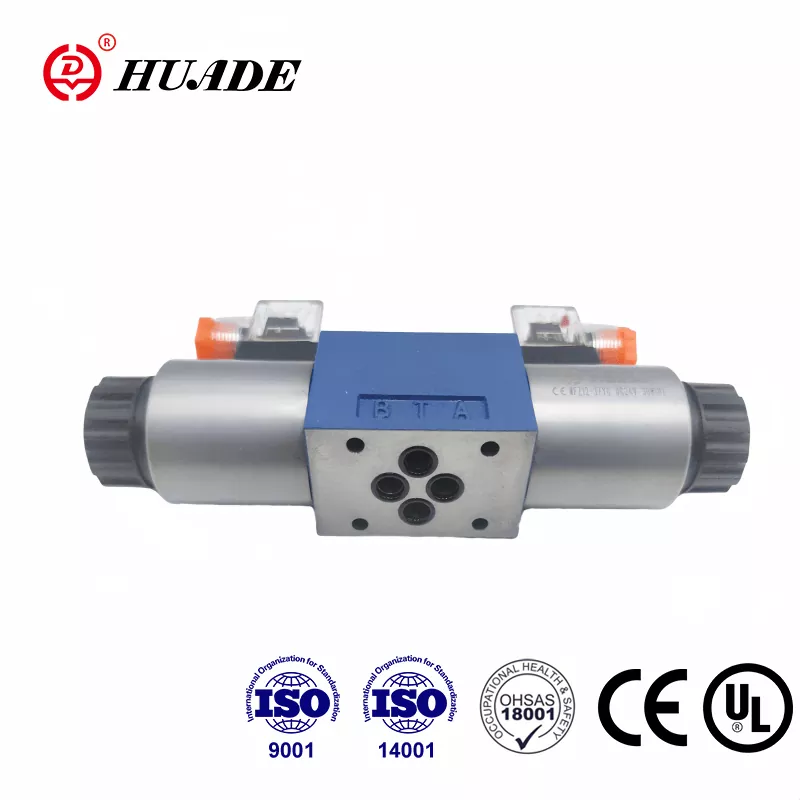

Шта је смерни контролни вентил?
Замислите смерни контролни вентил (ДЦВ) као аконтролор саобраћаја за течности. Баш као што семафор усмерава аутомобиле на раскрсници, ДЦВ усмерава хидраулично уље или компримовани ваздух кроз различите путеве у машини. Ови вентили су "мозак" система за напајање течности, говорећи флуиду где да иде и када.
Зашто се зову "Банг-Банг" вентили?
Многи ДЦВ-ови раде као прекидач за светло - или су потпуно укључени или потпуно искључени. Не постоји међупозиција, због чега их људи понекад зову "банг-банг" вентили. Када се пребаце, то раде брзо и потпуно.
Како ради регулациони вентил?
Основни делови
Сваки ДЦВ има ове главне компоненте:
Тело вентила:Ово је као кућа која држи све заједно. Унутра има канале кроз које течност може да тече.
Споол или Поппет:Ово је покретни део који заправо контролише ток. Замислите то као клизна врата која отварају и затварају различите путеве.
Портови:Ово су прикључне тачке где се цеви причвршћују. Обично су означени:
- P= Притисак (где течност улази)
- T= Резервоар (где се течност враћа)
- А и Б= Прикључци актуатора (где течност иде да би обавила посао)
актуатор:То је оно што покреће калем. То може бити ручка коју гурате, електрични калем или притисак течности.
Како контролише проток
Када актуатор помера калем, он поставља различите рупе и канале унутар тела вентила. Ово ствара нове путеве за проток течности. То је као да преуредите делове слагалице да бисте направили различите путање.
Врсте регулационих вентила
По томе како се крећу (интерни дизајн)
Споол Валвес
Они користе цилиндрични комад (калем) који клизи напред-назад. Они су као клизна слагалица у којој померање једног дела отвара неке путеве и затвара друге. Они су разноврсни, али дозвољавају мало цурења.
Поппет Валвес
Они користе лопту, конус или диск који се подижу са седишта да би омогућили проток или притискају да би га зауставили. Замислите чеп у боци - када га уклоните, течност истиче. Ови вентили заптивају веома чврсто без скоро никаквог цурења.
Ротациони вентили
Уместо да клизе, ови се ротирају да би поравнали различите пролазе. Они су као да окрећете кључ у брави да бисте отворили различита врата.
По начину на који они раде
Ручни вентили
Овим управљате ручно помоћу полуге, дугмета или педале. Једноставни су и поуздани, као ручни мењач аутомобила.
Соленоидни вентили
Овим се управља електричним путем. Када пошаљете електрични сигнал, магнетна завојница помера вентил. То је као да имате даљински управљач за вентил.
Пилот-Оперед вентили
Они користе притисак течности за померање вентила. Корисни су када вам је потребна велика сила да померите велики вентил, као што је употреба серво управљача у аутомобилу.
По броју позиција и портова
Систем именовања у почетку може изгледати збуњујуће, али је заправо једноставно:
- 2/2 вентил:2 порта, 2 положаја (као прекидач за укључивање/искључивање)
- 3/2 вентил:3 прикључка, 2 положаја (уобичајено за цилиндре са једним дејством)
- 4/2 вентил:4 прикључка, 2 положаја (стандардно за цилиндре са двоструким дејством)
- 4/3 вентил:4 порта, 3 позиције (укључује неутрални средњи положај)
Централне позиције (за вентиле са 3 положаја)
- Отворени центар:Сви портови се повезују заједно - као да отварате сва врата у кући
- Затворени центар:Сви портови су блокирани - као затварање свих врата
- Тандем центар:Притисак се повезује са резервоаром, али су отвори за актуатор блокирани
- Флоат Центер:Прикључци актуатора су повезани са резервоаром, али притисак је блокиран
Избор правог вентила: кључне спецификације
Оцена протока (Цв)
Ово вам говори колико течности вентил може да поднесе. Мери се као галони у минути (ГПМ) при паду притиска од 1 ПСИ. Замислите то као пречник баштенског црева - већи бројеви значе већи капацитет протока.
Оцена притиска
Ово је максимални притисак који вентил може безбедно да поднесе. Обично је означен као ПН (као ПН350 за 350 бара) или у ПСИ. Немојте прекорачити ову границу, иначе би вентил могао да поквари.
Време одговора
За електромагнетне вентиле, ово је колико брзо могу да мењају положаје, обично мерено у милисекундама. Брже време одзива је боље за апликације којима су потребни брзи покрети.
Класа цурења
Ово оцењује колико добро заптивач вентила:
- Класа ИВ:Мало цурења (0,01% номиналног протока)
- Класа В:Ниско цурење
- Класа ВИ:Отпоран на мехуриће (скоро да нема цурења)
Од једноставног до паметног: Врсте контроле
Он/Офф вентили (стандардни ДЦВ)
Ово су основни "банг-банг" вентили о којима смо причали. Они су или потпуно отворени или потпуно затворени. Савршени су за једноставне задатке као што је стезање дела или потпуно проширење цилиндра.
Пропорционални вентили
Ово су као прекидачи за димер за проток течности. Уместо да се само укључе/искључе, могу бити делимично отворени за контролу протока. Ово вам даје глатку, променљиву контролу брзине. Одлични су за апликације као што је рад дизалице где желите глатке покрете.
Серво вентили
Ово су прецизни инструменти света вентила. Они пружају изузетно прецизну контролу и могу да реагују на повратне информације како би задржали тачне позиције или токове. Користе се у врхунским апликацијама као што су симулатори летења и ЦНЦ машине.
Реал-Ворлд Апплицатионс
Грађевинска опрема
- багери:Користите више 4/3 вентила за контролу стреле, руке, кашике и ротације. Пилотски пропорционални вентили дају руковаоцу глатку контролу.
- Булдожери:Користите ДЦВ за контролу угла и висине ножа, као и система погона на гусеницама.
Мануфацтуринг
- ЦНЦ машине:Користите соленоидне ДЦВ за стезање алата и пропорционалне вентиле за прецизно позиционирање.
- Монтажне линије:Пнеуматски ДЦВ управљају хватаљкама, подизачима и механизмима за сортирање.
Пољопривреда
- трактори:Блокови вентила са више калемова контролишу уређаје као што су плугови и косилице.
- комбајни:ДЦВ контролишу висину главе и брзину вентилатора за чишћење.
Ваздухопловство
- Стајни трап авиона:Серво вентили пружају прецизну, поуздану контролу за извлачење и увлачење.
- Контроле лета:Серво вентили високих перформанси омогућавају системе "фли-би-вире".
Преглед тржишта: Ко шта прави
Глобално тржиште регулационих вентила вреди око 8-10 милијарди долара и расте за 5-11% годишње. Кључни играчи укључују:
- Босцх Рекротх:Познат по робусним хидрауличним вентилима и интеграцији индустрије 4.0
- Паркер Ханифин:Нуди широк спектар за хидрауличке и пнеуматске апликације
- Еатон/Данфосс:Снажан у мобилној хидраулици са технологијама паметних вентила
- СМЦ:Водећи произвођач пнеуматских вентила са компактним дизајном са високим протоком
- прослава:Иновативна пнеуматска решења укључујући острва вентила и дигиталне платформе
- Моог:Високо прецизни серво вентили за захтевне примене
Будућност: паметни вентили и индустрија 4.0
Смарт Феатурес
Модерни вентили постају паметнији са уграђеним сензорима који прате:
- Температура
- Број циклуса
- Повратна информација о позицији
- Брзине протока
- Нивои контаминације
Дигитал Интегратион
Нови вентили могу комуницирати користећи протоколе као што су:
- ИО-Линк
- ЕтхерНет/ИП
- Профибус
- Модбус
Ово им омогућава да шаљу дијагностичке податке централним контролним системима, омогућавајући предиктивно одржавање.
Предиктивно одржавање
Уместо да чекају да вентили покваре, паметни системи могу предвидети када је потребно одржавање на основу података у реалном времену. Ово смањује неочекиване застоје и штеди новац.
Решавање уобичајених проблема
Вентил се неће активирати
Могући узроци:Нема електричног сигнала, изгорео калем, низак пилот притисак
Решења:Проверите напон, тестирајте ручно преклапање, проверите довод ваздуха/уља пилота
Споро или трзаво кретање
Могући узроци:Унутрашње цурење, контаминирана течност, погрешна величина вентила
Решења:Испитајте цурење, промените течност и филтере, проверите величину вентила
Ацтуатор Дрифтс
Могући узроци:Погрешан средишњи положај, истрошен калем, спољно цурење
Решења:Проверите конфигурацију вентила, испитајте унутрашње хабање, проверите прикључке
Екстерно цурење
Могући узроци:Истрошене заптивке, лабави завртњи, напукло тело
Решења:Замените заптивке, проверите обртни момент вијака, проверите да ли постоје оштећења
Бука или прегревање
Могући узроци:Кавитација, вентил премали, притисак превисок
Решења:Проверите ниво течности, проверите величину вентила, подесите подешавање вентила за растерећење
Најбоље праксе за одржавање
Редовне инспекције
- Проверите да ли има спољашњих цурења
- Потражите корозију или оштећење
- Проверите да ли су све везе чврсте
- Тестирајте ручне замене
Одржавање течности
- Редовно узимајте узорке течности за контаминацију
- Промените филтере према распореду
- Одржавајте температуру система испод 140°Ф (60°Ц)
- Одржавајте одговарајући ниво течности
Превентивне акције
- Повремено циклирајте вентиле како бисте спречили лепљење
- Чувајте инвентар резервних делова
- Обучите оператере правилној употреби
- Историја одржавања докумената
Прави избор
Приликом одабира регулационог вентила, узмите у обзир ове факторе:
Потребна функција:Колико портова и позиција вам је потребно?
Притисак и проток:Који су ваши системски захтеви?
Тип течности:Хидраулично уље, ваздух, вода или специјалне течности?
Метод контроле:Ручни, електрични или пилот рад?
Окружење:Температура, прашина, опасна подручја?
Буџет:Почетна цена наспрам дугорочне поузданости
Закључак
Регулациони вентили су неопевани хероји модерне машинерије. Од багера на градилишту до робота на монтажној траци, ови вентили омогућавају контролисано кретање. Како технологија напредује, вентили постају паметнији и интегрисанији са дигиталним системима, али њихов основни задатак остаје исти: контрола протока течности како би се створио користан рад.
Без обзира да ли дизајнирате нови систем, решавате проблеме са постојећим или једноставно покушавате да разумете како ствари функционишу, разумевање усмерених контролних вентила отвара врата разумевању система за напајање флуида који нас свакодневно окружују.
Кључ успеха са ДЦВ је усклађивање правог типа вентила са вашим специфичним потребама примене, њихово правилно одржавање и праћење технологија које се развијају. Са овом основом, бићете добро опремљени да доносите информисане одлуке о овим критичним компонентама.
