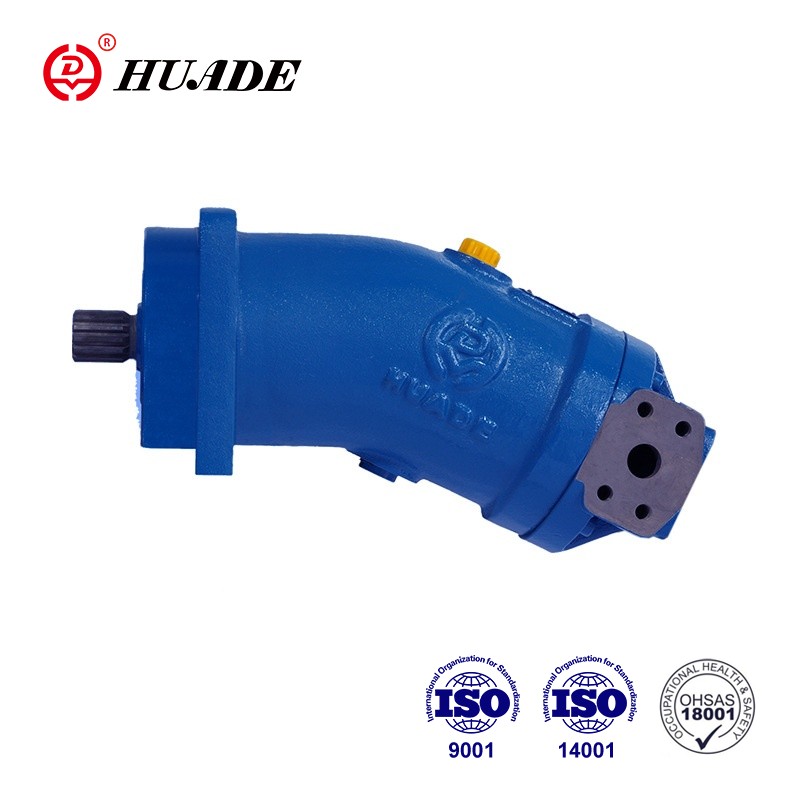

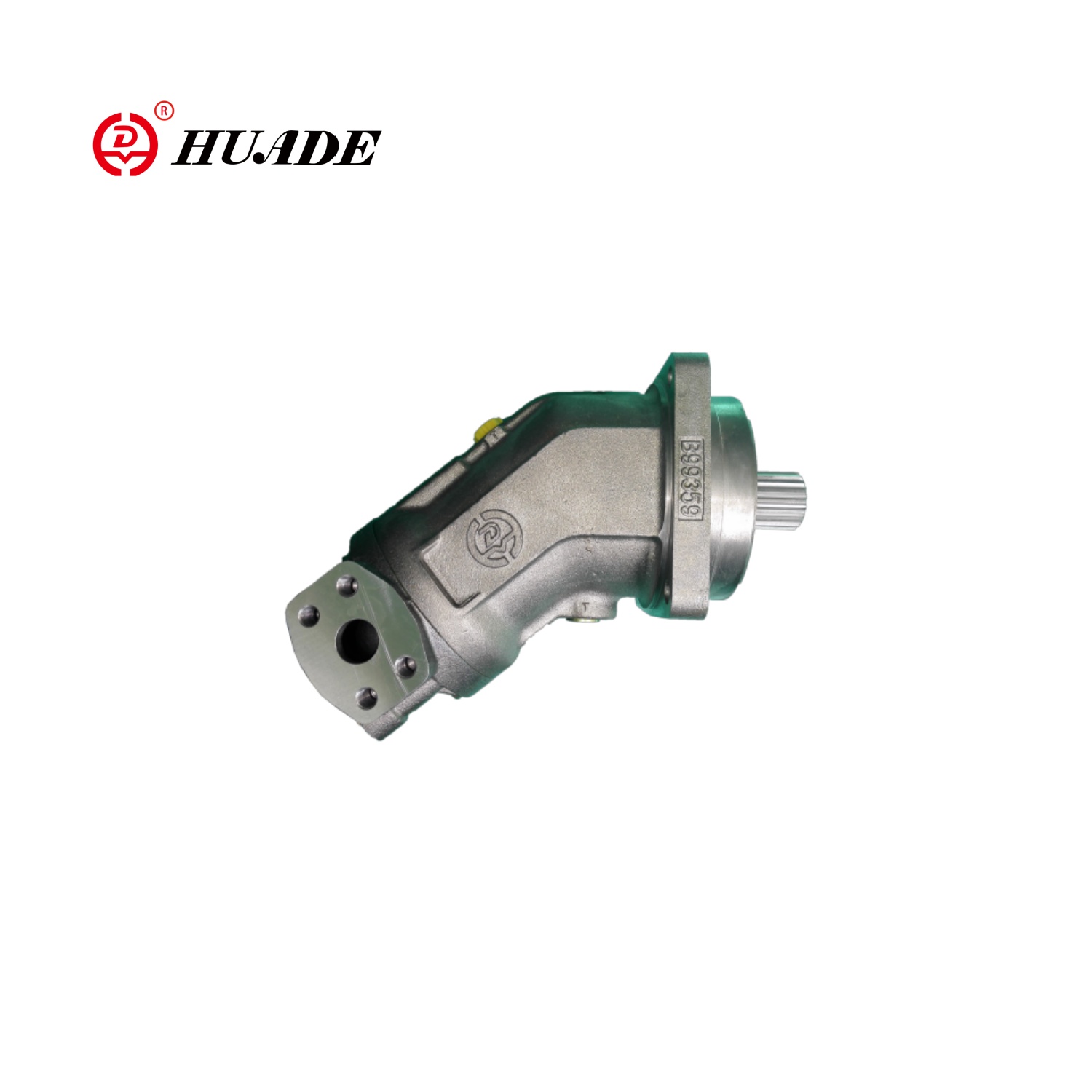

Аксијални клипни фиксни мотор А2ФМ

Аксијални клипни фиксни мотор А2ФМ има изузетно високу прилагодљивост и флексибилност. Погодан је за апликације отвореног и затвореног кола. Мотор има карактеристике компактног дизајна, високе укупне ефикасности и економичне и практичне примене.

Параметар производа аксијалног клипног фиксног мотора А2ФМ

■Заптивка вратила…Дозвољено оптерећење притиска

☑На радни век заптивке вратила утичу брзина аксијалног клипа и притисак дренаже кућишта (притисак кућишта).

☑Средњи диференцијални притисак од 2 бара између кућишта и притиска околине не сме бити трајно прекорачен при нормалној радној температури.

☑ За већи диференцијални притисак при смањеној брзини, погледајте дијаграм. Дозвољени су тренутни скокови притиска (т < 0,1 с) до 10 бара. Радни век заптивке вратила се смањује са повећањем учесталости скокова притиска.

☑Притисак кућишта мора бити једнак или већи од притиска околине.

■Распон температуре

☑ФКМ заптивка вратила се може користити за температуре одвода кућишта од -25 °Ц до +115 °Ц

☑За случајеве примене испод -25 °Ц, потребна је НБР заптивка вратила (дозвољени температурни опсег -40 °Ц до +90 °Ц). Наведите НБР заптивку вратила у обичном тексту приликом наручивања. Молимо контактирајте нас.

■Смер протока

■ Опсег брзине

☑ Нема ограничења на минималну брзину нмин. Ако се захтева уједначеност кретања, брзина нмин не сме бити мања од 50 о/мин. Погледајте табелу вредности за максималну брзину.

■ Дуготрајни лежај

☑ Величине 250～500

☑ За дуг радни век и употребу са ХФ хидрауличним течностима. Идентичне спољне димензије као мотор са стандардним лежајевима. Могућа је накнадна конверзија на дуговечне лежајеве.

☑ Препоручује се испирање лежаја и кућишта преко прикључка У.

■Проток испирања...Препоручује се

Портс	Порт за	Дијаграм
А,Б T	Радна лука Одводни прикључак

Карактеристике производа и примена фиксног мотора са аксијалним клипом А2ФМ

Карактеристике:

Мотор ХД-А2ФМ  Величине 5~500 Серија 6

Номинални притисак 400 бара/Максимални притисак 450 бара

▶ Фиксни мотор са аксијалним конусним клипом ротационом групом дизајна савијене осе, за

хидростатички погони у отвореним и затвореним круговима

▶ За употребу у мобилним и стационарним апликацијама, излазна брзина је

зависно од протока пумпе и запремине мотора.

▶ Фино степеноване величине омогућавају далекосежно прилагођавање кућишту погона

▶ Велика густина снаге, Мале димензије, Висока укупна ефикасност, Добре стартне карактеристике, Економичан дизајн, Једноделни конусни клип са клипним прстеновима за заптивање.

апликација:

А2ФМ осовина аксијални клипни мотор фиксног помака се широко користи у мобилним машинама и разним индустријским приликама, као што су багери, дизалице, утоваривачи, ваљци, мешалице за бетон и друге тешке машине и опрема, као и металургија, рударство, нафтна, хемијска индустрија и други индустријске области.
