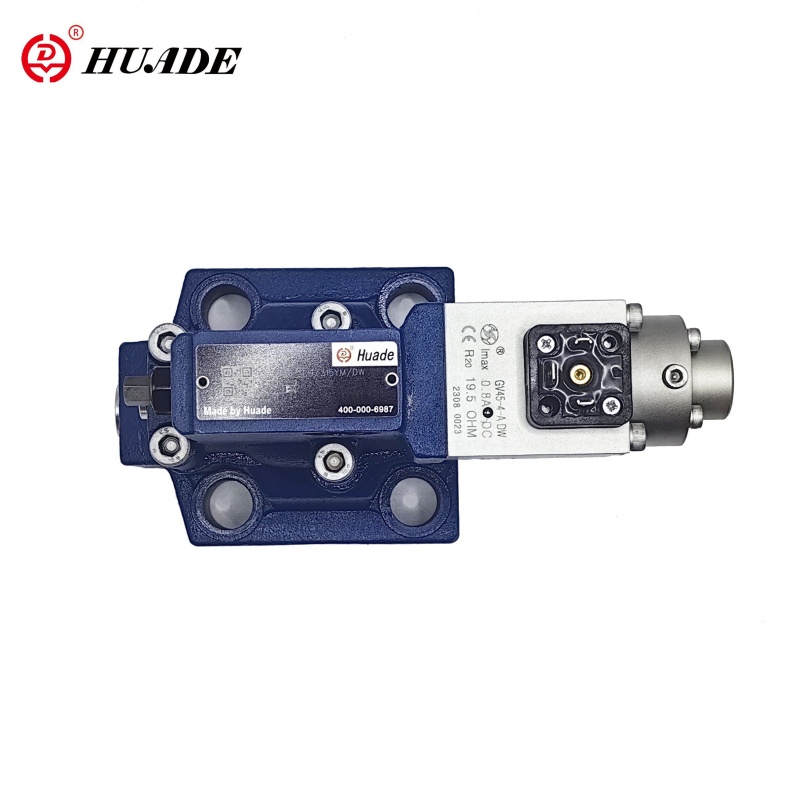

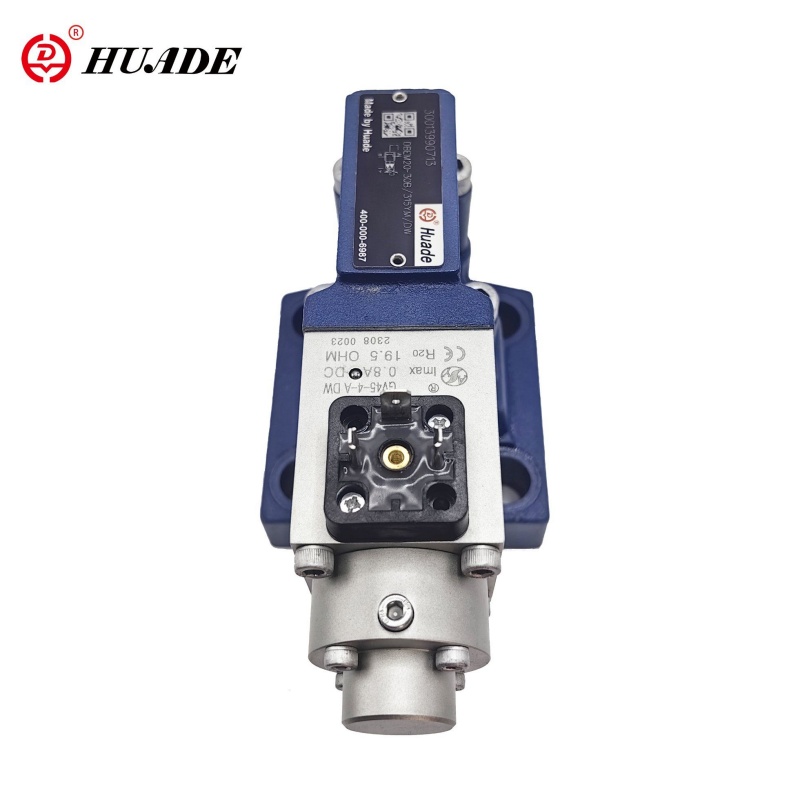

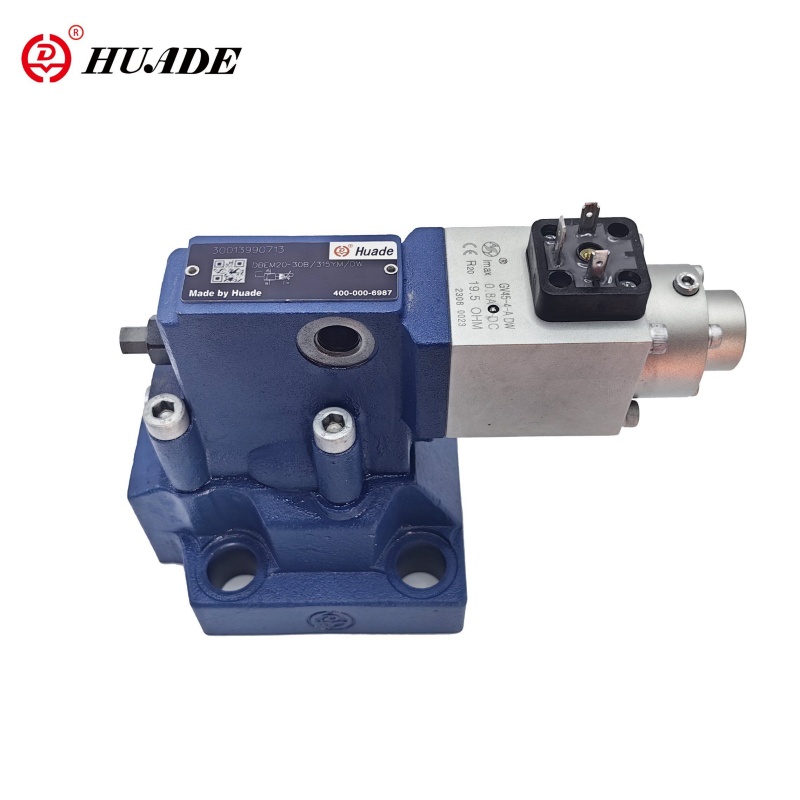

Пропорционални вентил за помоћ под притиском ДБЕМ

Као дистрибутивна компанија Хуаде Хидраулиц, Хуафилтер испоручује Хуаде Бренд пропорционални вентил за помоћ под притиском ДБЕМ. У својим раним годинама Хуаде Хидраулић је имао две дугорочне сарадње са Рекротх-ом, трајало је седам година. Након тога, Хуаде Хидраулић је увела напредна технологија производње из Рекротх-а, омогућавајући да његов пропорционални вентил буде потпуно заменљив са онима Рекротх-а, али по нижој цени.

Пошаљи упит ПДФ Довнлоад

Опис производа

Пилот-пропорционални рељефни вентил ДБЕМ је пилот-управљачки вентил опремљен интегрисаном електронском компонентом (ОБЕ). Примарно се користи за ограничавање радног притиска хидрауличких система и пружити подешавање притиска система без електричних контролних сигнала. Ова пропорционална вентила садржи прецизне карактеристике контроле, стабилан притисак и добар динамичан одговор, што га чини широко коришћеним у различитим хидрауличким системима који захтевају прецизан притисак.

Параметар производа Пропорционални вентил за помоћ под притиском ДБЕМ

Хидраулични подаци
Мак.Оперативни портови под притиском А. Б и Кс (МПА)	31.5
Повратни притисак (МПА)	Порт И, одвојени и на нултом притиску да бисте резервили
Макс. Подељив притисак (МПА)	5. 10. 20. 31.5 Исто као и фаза притиска
Мин. Подељив притисак (МПА)	Погледајте карактеристичне криве
Макс. Сигурност притиска (МПа)	притисак подесавања
	5	10	20	31.5
	1то 6²	1то 12²	1 до 22²	1то 34²
Макс. проток (л / мин)	10	20	30
	200	400	600
Пилот проток (Л / мин)	0,7 до 2
Линеарност (%)	± 3.5
Поновљивост (%)	<± 2
Типична варијација (%)	<± 2 мак. притисак
Хистереза (%)	Са препуном ± 1,5 од мак.преспреса.ВисхОут Сурге ± 4.5 од мак. Притиска
Време пребацивања	30 до 150
Течност под притиском	Минерално уље (за НБР печат), фосфатни естер (за ФПМ печат)
Распон вискозности (мм2 / с)	2,8 до 380
Температура течности под притиском (℃)	-20 до + 70
Степен контаминације (μм)	≤20 (Препорука 10)

Електрични технички подаци
Појачало	ВТ-200Г40 испоручује се са вентилом заједно
Напон напајања	ДЦ
Мин.цонтрол струја (а)	0.1
Мак.цонтрол цурренл (а)	0.8
Отпорност на завојницу (ω)	Хладна вредност у 20 ℃ је 19,5; Мак.вам Вредност је 28.8
Температура течности под притиском (℃)	+50
Радна држава	Настављати
Заштита вентила	ИП65
Електричне везе	прикључак

Функција производа и примена пропорционалног вентила за помоћ под притиском ДБЕМ

Карактеристике:

▶ за монтажу субплината

▶ Укључен у блоку

▶ Опционално додатно ограничење максималног притиска помоћу опруге оптерећеног пилот контролног вентила

▶ Вентил и електронска контрола формирају један извор

Примена:

Пилот-пропорционални вентил за рељефни вентил се широко користи у различитим хидрауличким системима који захтевају прецизно управљање притиском, као што су машине за бризгање, машине за ливење и хидрауличне преше. У тим апликацијама, ДБЕМ вентил осигурава стабилан рад хидрауличког система и побољшава ефикасност производње.

Функција и одељак пропорционалног вентила за помоћ под притиском

Ови вентили у основи састоје се од пилот контролног вентила (1) са пропорционалним соленоидима (2) и главним вентилом (3) са главним улошком ул. (4).

Тип ДБЕ:

Подешавање притиска је командна вредност која зависи од пропорционалног соленоида (2). Притисак присутан у луци А актима на доњој страни главног калема (4). У исто време, овај притисак делује на опружним натовареним страном главног калема (4) путем оррија (5). Хидраулична сила делује на пилот поппету (6). Када хидраулична сила дође до соленоидне силе, онда се отвара пилот поппет (6). Због чињенице да пилот уље сада може да тече на резервоар путем порта и, пад притиска се јавља на главном калему (4) који делује на главном калему и подиже га против силе повратка. Повезана је веза из А до Б и више није повећање притиска

Тип ДБЕМ:

По избору, вентил се може испоручити са додатним опружним опружним оптерећеним линијским вентилом за максималну сигурност притиска (сувишни безбедност притиска)

Структура Пропорционални вентил за помоћ под притиском ДБЕМ

Симбол пропорционалног вентила за помоћ под притиском ДБЕМ
