Ови вентили су свуда око нас. Наћи ћете их у багерима који копају темеље, виљушкарима који померају кутије у складиштима, па чак и у системима за контролу авиона. Без ових вентила, тешке машине би било немогуће контролисати.
Како ови вентили раде?
Главни делови
Сваки хидраулични вентил за управљање има три кључна дела која раде заједно:
1. Тело вентила
Тело вентила је као кућа у којој се све дешава. Обично је направљен од јаких материјала попут челика или алуминијума. Унутра су пажљиво избушене рупе које се називају портови. Ови портови имају посебна имена:
- П порт:Где улази течност под притиском
- Т порт:Где се течност враћа у резервоар
- А и Б портови:Где течност иде за кретање цилиндара или мотора
2. Контролни елемент
Ово је покретни део који заправо усмерава течност. Постоје две главне врсте:
калем:Округли, клизни комад који изгледа као оловка са ширим деловима. Док клизи напред-назад, отвара и затвара различите путеве за течност.
Поппет:Комад у облику конуса који ради као чеп у боци. Веома чврсто затвара када је затворен, али може да се отвори да пропушта течност.
3. Актуатор
То је оно што покреће контролни елемент. Уобичајени типови укључују:
- Опруге које потискују вентил назад у сигуран положај
- Соленоиди (електрични магнети) који се померају када се напајају
- Ручне полуге за ручни рад
- Пилотске контроле које користе сопствени притисак система
Како тече течност
Хајде да користимо једноставан пример са хидрауличним цилиндром:
Неутрална позиција:Када је вентил у средњем положају, цилиндар остаје постављен. У зависности од дизајна вентила, течност може бити блокирана или дозвољено да се врати у резервоар.
Продужена позиција:Вентил повезује прикључак за притисак (П) са прикључком А, шаљући течност да продужи цилиндар. У исто време, течност са друге стране цилиндра тече назад кроз прикључак Б у резервоар (Т).
Положај увлачења:Сада се вентил мења. Притисак иде до прикључка Б да увуче цилиндар, док се течност враћа из прикључка А у резервоар.
Типови хидрауличких вентила за управљање смером
По унутрашњем дизајну
Споол Валвес
Ово су најчешћи типови. Калем клизи унутар тела вентила да би створио различите путање протока.
Добре тачке:
- Може да се носи са сложеним операцијама са више позиција
- Низак отпор протоку течности
- Свестран и широко коришћен
није тако добро:
- Мали празнини омогућавају да мало течности цури изнутра
- Може се заглавити ако је течност прљава
Поппет Валвес
Они користе елементе у облику конуса или кугле који чврсто причвршћују седиште.
Добре тачке:
- Готово да нема унутрашњег цурења
- Добро радите са прљавом течношћу
- Одлично за држање тешких терета
није тако добро:
- Ограничено на једноставне функције за укључивање/искључивање
- Потребно је више силе за рад
По начину на који они раде
Ручни вентили:Управља се ручно помоћу полуга, дугмади или дугмади. Једноставне и поуздане, али неко мора бити ту да њима управља.

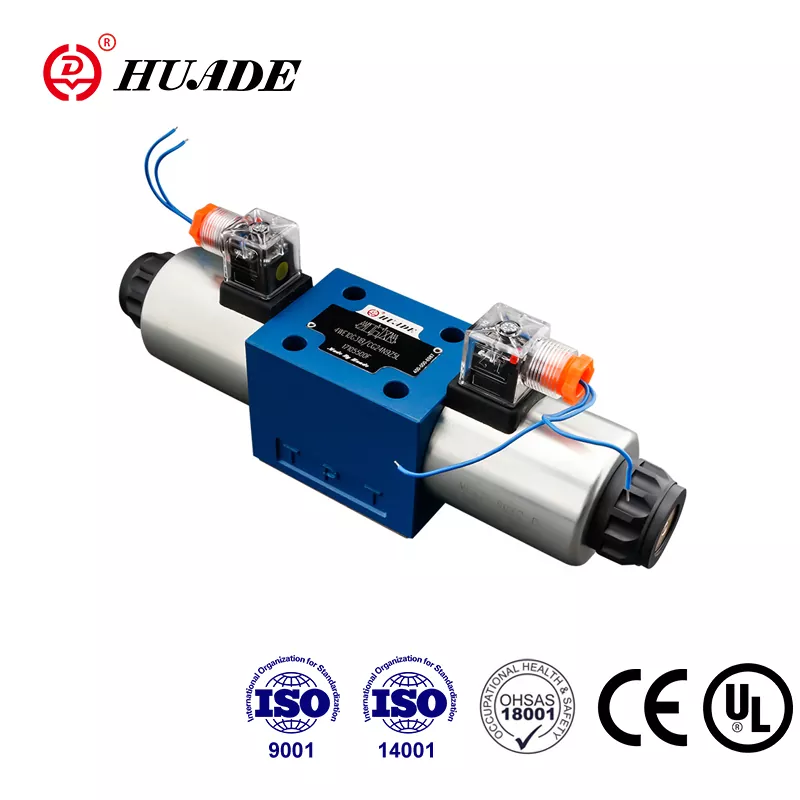

Соленоидни вентили:Користите електричну енергију за рад. Они су савршени за аутоматизоване системе и могу се контролисати помоћу рачунара.
Пилотски управљани вентили:Користите сопствени хидраулички притисак система да бисте померили главни вентил. Ово је као да користите мали вентил за контролу великог вентила - одлично за апликације високог протока.
Контролом прецизности
Он/Офф вентили:Једноставни прекидачи који су или потпуно отворени или потпуно затворени. Као прекидач за светло - или је укључен или искључен.
Пропорционални вентили:Они се могу делимично отворити, попут прекидача за пригушивање светла. Што више појачавате контролни сигнал, вентил се више отвара. Ово вам даје глатку контролу брзине.
Серво вентили:Најпрецизнији тип, који се користи у апликацијама које захтевају изузетно прецизну контролу, као што су авиони или опрема за прецизну производњу.
Важне карактеристике и спецификације
Функције центра
За калем вентиле, оно што се дешава у неутралном (централном) положају је веома важно:
Затворени центар:Сви портови су блокирани. Ово закључава цилиндар на месту, али пумпа ради теже.
Отворени центар:Прикључак за притисак се повезује са резервоаром. Ово штеди енергију тако што пушта пумпу да ради без притиска, али цилиндар може да се помери.
Тандем центар:Компромис који штеди енергију уз боље држање оптерећења.
Кључни бројеви перформанси
- Оцена притиска:Колики притисак вентил може да поднесе безбедно. Обично се мери у ПСИ или бар.
- Брзина протока:Колико течности може да прође у минути. Обично се мери у галонима у минути (ГПМ) или литрима у минути.
- Време одговора:Колико брзо вентил реагује на контролни сигнал. Важно за апликације којима су потребна брза кретања.
- Пад притиска:Колико се притисак губи док течност тече кроз вентил. Ниже је боље за ефикасност.
Симболи и стандарди вентила
Инжењери користе посебне симболе за приказ вентила у хидрауличким дијаграмима. Ови симболи прате међународне стандарде (ИСО 1219) тако да инжењери широм света могу да их разумеју.
Симбол вентила показује:
- Кутије које представљају сваку позицију
- Стрелице које показују путеве тока
- Линије са Т-ознакама које показују блокиране путање
- Слова (П, Т, А, Б) која означавају портове
- Симболи за опруге и соленоиде
На пример, "4/3 вентил" значи 4 порта и 3 положаја.
Уобичајене апликације
Грађевинска опрема
Багери користе вишеструке регулационе вентиле за независно управљање граном, руком, кашиком и гусеницама. Оператери користе џојстике који шаљу сигнале пропорционалним вентилима за несметану контролу.
Мануфацтуринг
Монтажне линије користе ове вентиле за контролу роботских руку, преса и транспортних система. Електромагнетни вентили реагују на компјутерске команде за прецизно мерење времена.
Пољопривреда
Савремени трактори користе пропорционалне блокове вентила за контролу уређаја као што су плугови и комбајни. Неки системи се чак интегришу са ГПС-ом за аутоматизован рад на терену.
Ваздухопловство
Авиони користе изузетно поуздане серво вентиле за контролу лета. Ови вентили морају радити савршено чак иу екстремним условима.
Врхунски произвођачи
Босцх Рекротх:Познат по висококвалитетним вентилима са напредном електроником и могућностима надзора.
Паркер Ханифин:Нуди широк спектар од основних индустријских вентила до вентила специјализоване мобилне опреме.
Итон (Викерс):Познат по вентилима за тешке услове рада који трају дуго у тешким условима.
Данфосс:Специјализован је за мобилну хидраулику и енергетски ефикасне системе.
ХИДАЦ:Познат по компактним кертриџ вентилима и прилагођеним решењима за колекторе.
Инсталација и одржавање
Избор правог вентила
Узмите у обзир ове факторе:
- Захтеви за притисак и проток: Одговарају потребама вашег система
- Тип контроле: Укључено/искључено за једноставне задатке, пропорционално за променљиву брзину
- Окружење: Изаберите заптивке и премазе који одговарају вашим условима
- Безбедност: Изаберите централне функције које обезбеђују безбедан рад
Уобичајени проблеми и решења
Вентил неће радити:
- Проверите електричне везе на електромагнетним вентилима
- Проверите одговарајући хидраулички притисак за вентиле којима управља пилот
- Потражите механичке препреке
Споро или неправилан рад:
- Очистите или замените прљаву хидрауличну течност
- Проверите да ли у систему има ваздуха
- Проверите да ли постоје истрошене компоненте вентила
Спољна цурења:
- Замените истрошене заптивке и заптивке
- Проверите равност монтажне површине
- Проверите правилан обртни момент вијака
Најбоље праксе
Инсталација:
- Одржавајте све чистим током инсталације
- Користите одговарајуће заптивке и заптивне масе
- Затегните завртње на одређене вредности обртног момента
Операција:
- Почните са ниским притиском да бисте проверили основну функцију
- Пратите температуру и притисак система
- Одржавајте хидрауличну течност чистом уз одговарајућу филтрацију
Одржавање:
- Редовно тестирајте рад вентила
- Замените хидрауличну течност према распореду
- Водите детаљну евиденцију одржавања
Будући трендови
Индустрија хидрауличних вентила наставља да се развија:
Паметни вентили:Нови вентили укључују сензоре и електронику који могу пријавити њихово стање и перформансе. Ово помаже да се предвиди када је потребно одржавање.
Енергетска ефикасност:Произвођачи развијају вентиле који троше мање енергије, помажући у смањењу оперативних трошкова и утицаја на животну средину.
Интеграција:Вентили постају компактнији и интегрисани са другим компонентама система, смањујући тачке цурења и време уградње.
Дигитална контрола:Више вентила је дизајнирано за рад са дигиталним контролним системима и Интернет оф Тхингс (ИоТ) мрежама.
Хидраулички усмерени вентили су основне компоненте које омогућавају модерне машине. Од једноставних вентила за укључивање/искључивање до софистицираних серво система, ови уређаји претварају електричне или механичке сигнале у контролисану хидрауличку снагу.
Разумевање начина на који ови вентили раде, њихове различите врсте и како да их изаберете и одржавају је кључно за свакога ко ради са хидрауличним системима. Како технологија напредује, ови вентили постају паметнији, ефикаснији и интегрисанији са дигиталним контролним системима.
Било да радите са тешком опремом, дизајнирате системе аутоматизације или одржавате хидрауличне машине, познавање усмерених вентила помоћи ће вам да радите ефикасније и безбедније.
Одабиром правог вентила за вашу примену и правилним одржавањем, можете осигурати поуздан рад и дуг радни век. Кључно је разумети захтеве вашег система и ускладити их са одговарајућом технологијом вентила.
Запамтите, када сте у недоумици, консултујте се са стручњацима за хидрауличне системе или произвођачима вентила. Они могу пружити специфичне смернице за ваше јединствене потребе апликације и помоћи у обезбеђивању оптималних перформанси система.
