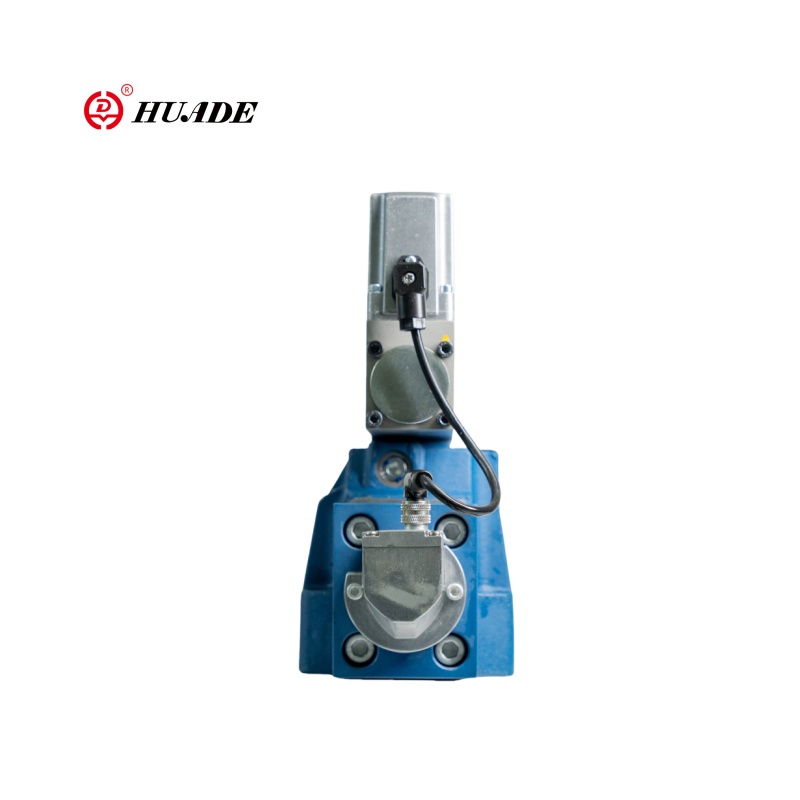

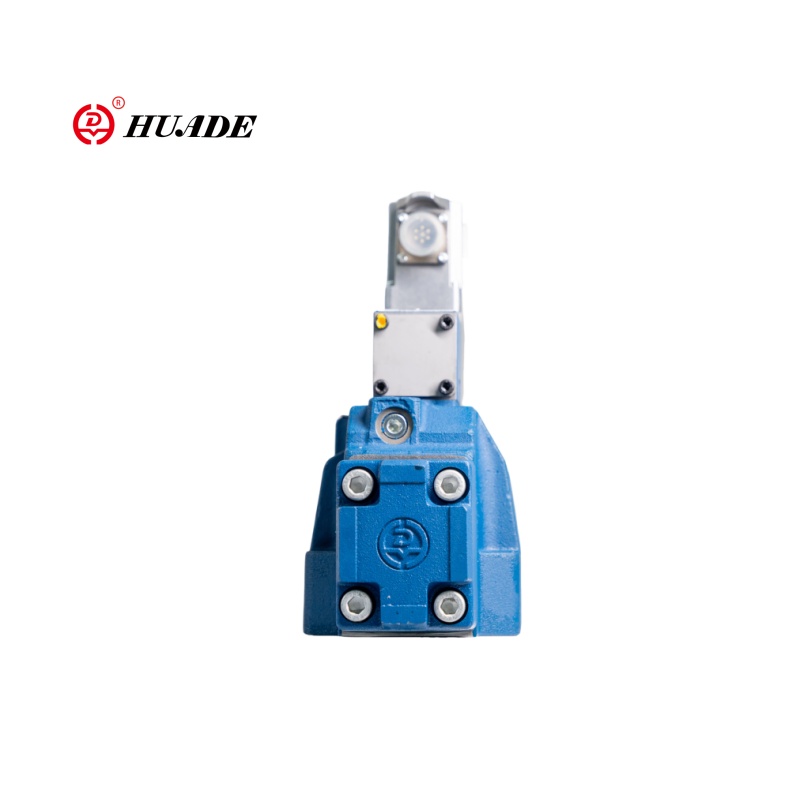

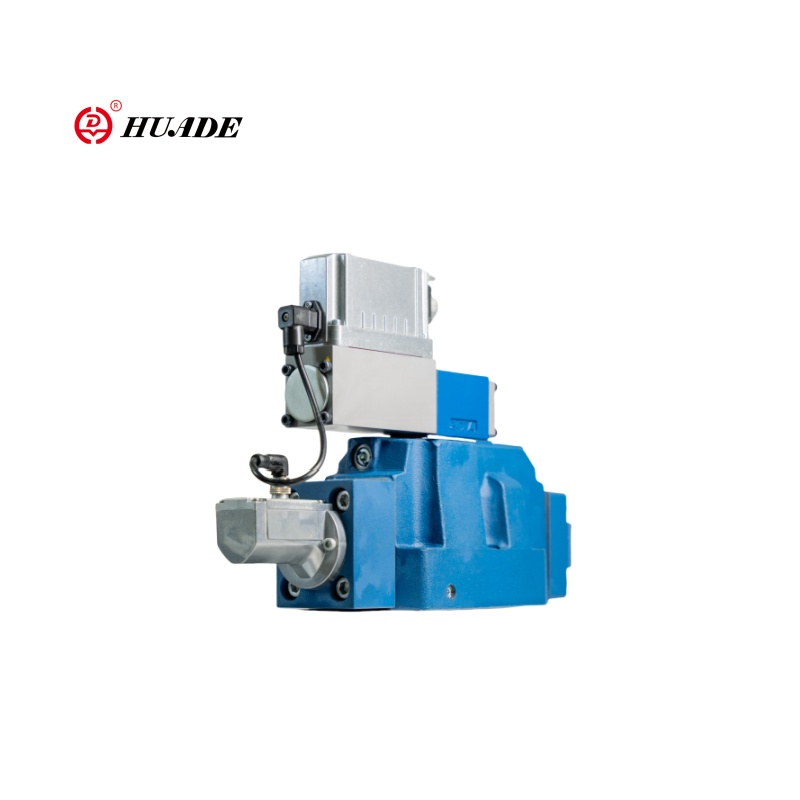

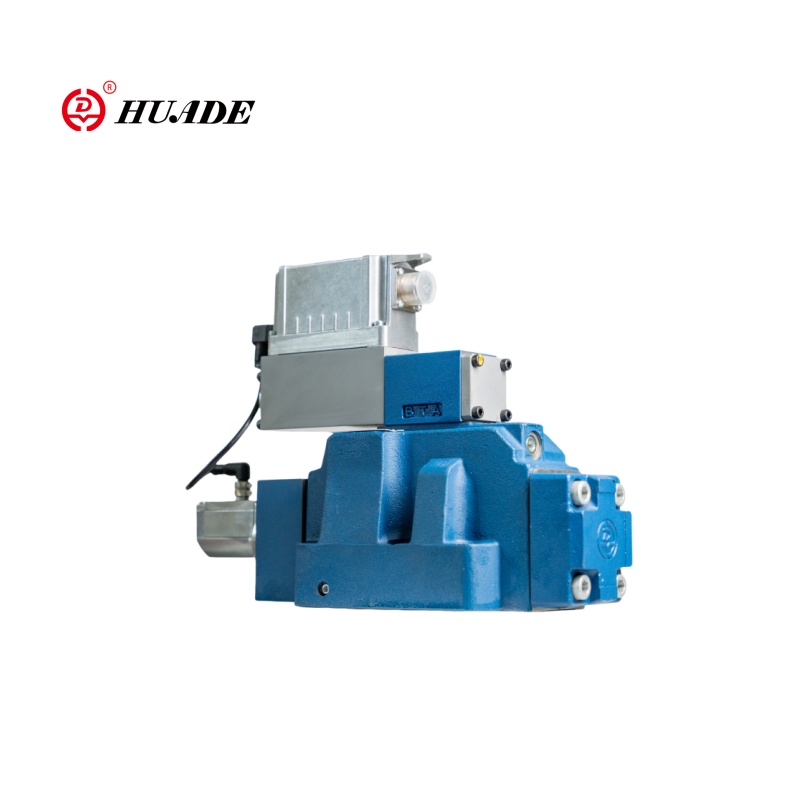

Пропорционални усмерени вентил 4ВРЛЕ-4Кс

Хуаде'с пропорционални усмерени вентил 4ВРЛЕ-4Кс је електро-хидраулични пропорционални усмерени вентил (са повратним информацијама позиције ОБЕ). Метода контроле је пропорционална соленоидни + вентилска основна позиција Контрола затворене петље (ЛВДТ повратне информације). Хуаде'с вентил 4ВРЛЕ-4Кс Дизајн каросерије, технологија за бртвљење и соленоидно перформансе су близу нивоа рекротх-а, али издржљивост под екстремним радним условима (као што су висока фреквенционарна вибрација, дуготрајна континуирана рад) може бити нешто другачија. Цена Хуаде-ове производе је обично 20% -30% нижа од РекрОТХ, са значајним перформансама трошкова. Ланац снабдевања се локализује, циклус испоруке је кратак, а одговор након продаје је брз.

Параметар производа пропорционалне усмерене вентил 4ВРЛЕ-4Кс

Функција производа и примена пропорционалних усмерених вентила 4ВРЛЕ-4Кс

Карактеристике:

▪ Поуздан - доказан и робустан дизајн

▪ Висококвалитетна -контрола калема и рукава пилот контролног вентила

▪ Контролни калем пилот контроле вентила је у положају "не успева" када је јединица искључена

▪ Контролна калем главног вентила налази се у централном положају и / или у положају офсет

▪ Флексибилан - погодан за положај, брзину и контролу притиска

▪ Прецизно - осетљивост на висок одговор и мала хистереза

Примена:

Пропорционални усмерени вентил 4ВРЛЕ-4Кс је погодан за хидрауличне системе контроле са високим захтевима за динамичке перформансе, прецизност и поузданост, посебно у ситуацијама када су потребни брзи одговор и повратне информације затворене и затворене петље. Хуаде'с 4ВРЛЕ-4Кс пропорционални вентил се широко користи у индустријској аутоматизацији, машинским алатима и прерађивачкој опреми, машине за бризгање и машине за ливење, опрему за тестирање и симулацију, итд.

Детаљи о производњи пропорционалних усмерених вентила 4ВРЛЕ-4Кс

Функција, одељак

Тип вентила 4ВРЛЕ је пилот-управљачки регулаторски вентил са повратним информацијама електричне позиције и интегрисана електроника (ОБЕ).

Састав вентила:

1.Пилот вентил са вентилом језгра и структура чајеве вентила (1)

2.Маин вентил са центрирањем прољеће и повратне информације (2)

3.Интегратирано појачало (3)

Функција:

Када се интегрисана електроника (обе) искључи или неактивна, контролна калем пилот контролног вентила је пролеће у положају "" несигуран ". Управљачки калем главног вентила је у централном положају усредсређеног на пролеће.

Интегрисана електроника (ОБЕ) упоредите наведену вредност команде на стварну вредност главног калема за контролу вентила. У случају контролне одступања, активираће се управљачко соленоид. Због измењене магнетне силе, против промашаја пилот контрола је прилагођена

Пролеће.

Проток који се активира преко контролних пресека доводи до прилагођавања главне контролне калеме. Постољни пресек главне контроле калема је регулисан пропорционално командној вредности.

Пилот понуда уља у пилот контролном вентилу је или интерни преко порт П или екстерни преко луке Кс. Повратне информације могу бити унутрашње преко луке Т или спољне путем порта и путем Порт И у резервоар.

Контролно искључивање соленоида

У случају следећих грешака, управљачки соленоиди де-енергисти су интегрисаном електроником (ОБЕ), калема за контролу пилота постављена је на положај "несигуран" положај и истовара пилот уљане коморе главног вентила. Опериран од пролећа, главна калема за контролу вентила прећи ће се на централни положај.
