Шта је пропорционални вентил?


Да ли сте се икад запитали како модерне машине Може ли тачно управљати течностима? Да ли је то медицински вентилатор који испоручује тачна количина кисеоника пацијенту или роботску руку која се креће невероватним тачност, тајна често лежи у нечему што се зове пропорционалан вентил.

Препознајући да различити читаоци имају значајно различите потребе за информацијама, овај свеобухватни водич приступи пропорционалним вентилима из четири различите професионалне перспективе. Без обзира да ли сте знатижељни почетник који покушава да разумете основе, инжењер који тражи техничке спецификације, професионалне набавке који процјењују добављаче или посматрач индустрије пратећи најновије трендове, прилагодили смо нашем садржају посебно прилагођавали нашем садржају посебно прилагођавали се наш садржај посебно прилагођавали смо свој садржај конкретно.

# 1
За почетнике


Пропорционални вентил је врста вентила који континуирано регулише хидраулички или пнеуматски притисак на основу улазног електричног сигнала - много попут славине који прилагођава проток, а не само једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање или једноставно укључивање).

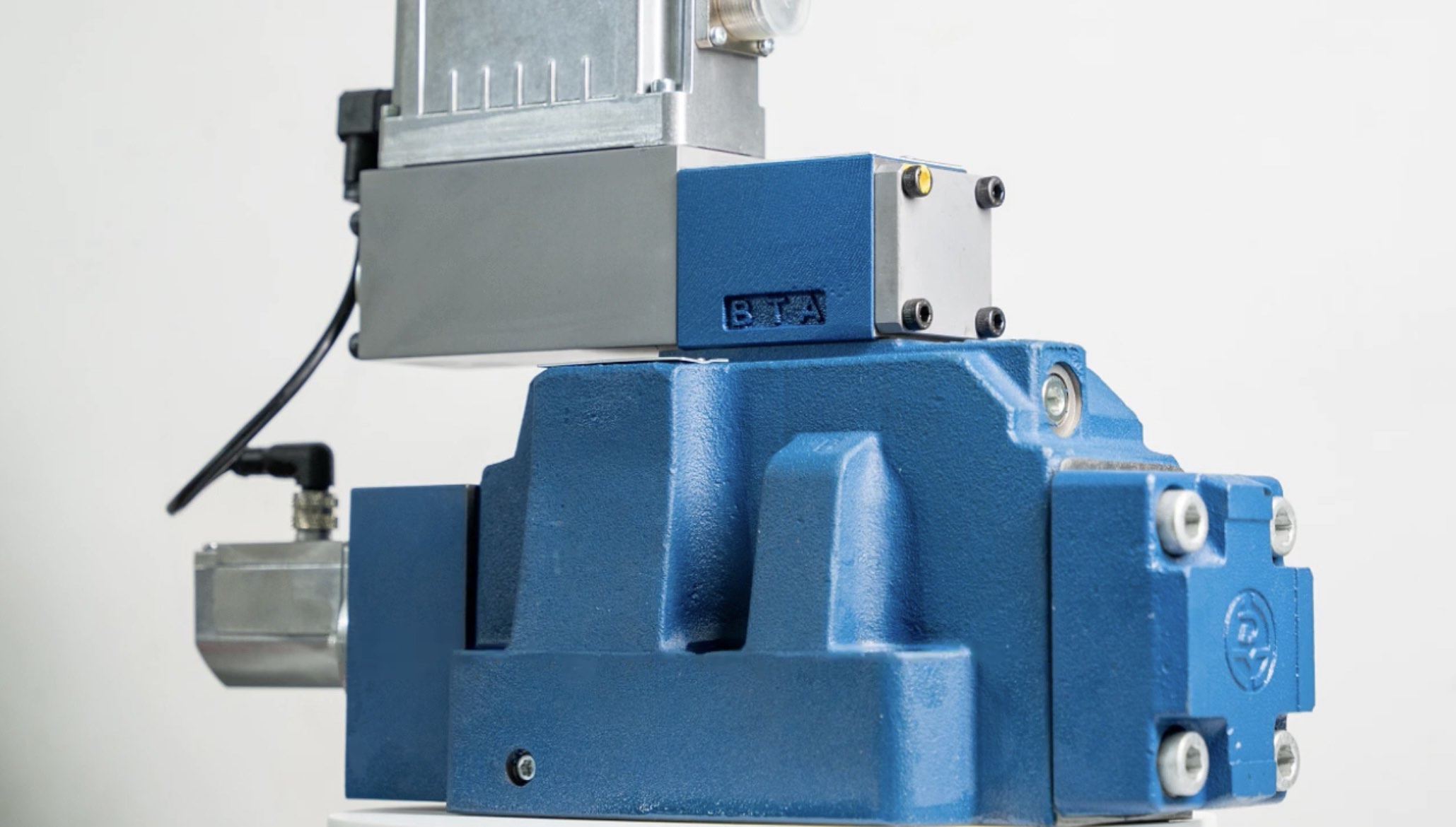

图1

Шта је пропорционални вентил?

A пропорционалан вентилје паметан уређај који контролише проток, притисак или смер течности (течности или гасови) са невероватном прецизношћу. Замислите то као софистицирана славина која можете отворити и у близини било које позиције између у потпуности и потпуно искључено.

За разлику од редовних / искључивих вентила који раде Светлосни прекидачи (било на укључивање или искључивање), пропорционални вентили раде више попут ДИММЕР-а Прекидачи. Могу се прилагодити било којем нивоу између 0% и 100% на основу електрични сигнал који добијају.


Зашто су пропорционални вентили важни?

Замислите да покушавате да напуните чашу воде са ватром цревом које има само два подешавања: потпуно искључено или потпуно експлозија. То би било то као да покушате да урадите прецизан рад са само укљученим / искључивим вентилима. Пропорционални вентили дају нам контролу коју требамо за:

  • Медицинска опрема којој је потребно тачно дозирање
  • Машине за производњу која захтевају глатке покрете
  • Ваздухопловни системи где прецизност значи сигурност
  • Свака апликација у којој "довољно близу" није добра довољно

Пропорционални вентили вс. Редовно укључивање / искључивање Вентили

Упоредимо ове две врсте вентила Поред стране:

Значајка

Пропорционалан вентил

ОН / ОФФ вентил

Контрола

Променљива (0-100%)

Бинарни (0% или 100%)

Прецизност

Врло висок (± 1-5%)

Ограничено (± 10-20%)

Врста сигнала

Аналогни (0-10В, 4-20мА)

Дигитални (укључивање / искључивање)

Одговор

Глатка и постепена

Брзо, али нагло

Трошак

Виши

Нижи

Најбоље за

Прецизне апликације

Једноставне задатке о / искључивању

Мислите на то на овај начин:Ако треба да паркирате аутомобил у чврстом простору, желите пропорционално Контрола (нежно убрзање и кочење). Али ако само требате да почнете или Зауставите мотор, прекидач за укључивање / искључивање делује савршено.

Како раде пропорционални вентили?

Магија се дешава кроз комбинацију Електрични и механички делови који раде заједно:

Основни процес

  1. Унос сигнала: Контролор шаље ан Електрични сигнал (попут 0-10 волти)
  2. Електромагнетна сила: Овај сигнал Ствара магнетну силу у завојници (соленоид)
  3. Физичко кретање: Магнетни сила помера део који се зове "калем" или "плунци"
  4. Контрола протока: Док се калем креће, мења колико течности може проћи
  5. Повратна информација: Сензори провери Позиција и пошаљите повратне информације да све буде тачно

Кључне компоненте

Ево главних делова и шта они раде:

Компонента

Посао

Како то помаже

Напајање

Омогућава струју (обично 24В)

Овлашћења целог система

Контролер / ПЛЦ

Шаље командне сигнале

Говори вентилу шта да ради

Појачало

Претвара сигнале у праву снагу

Осигурава да соленоид постане право моћ

Соленоидни

Ствара магнетну силу

Помера калем

Калем / клип

Контролише путању течности

Заправо регулише проток

Сензор повратних информација

Позиција монитора

Осигурава тачност

Паметне карактеристике

Савремени пропорционални вентили често укључују:

  • ПВМ контрола: Користи брзо укључивање / искључивање импулси за стварање глатког кретања и смањење трења
  • Повратне информације затворене петље: Стално провјерава и прилагођава се за одржавање тачности
  • Дигитална интеграција: Може се повезати са Рачунарске мреже за даљинско управљање

Врсте пропорционалних вентила

Пропорционални вентили долазе у различито Сорте за различите послове:

По функцији

  1. Вентили за контролу притиска: Задржи Притисак на тачне нивое (као у хидрауличким кочницама)
  2. Вентили за контролу протока: Регулисати како много течака течности у минути
  3. Вентили за контролу правца: Контрола који начин течност иде (напред / назад / заустављање)

По дизајну

  1. Директан: Једноставан дизајн где Соленоид директно помера калем
  2. Пилот-оператиран: Користи мали вентил да контролише већи вентил (за системе високог притиска)

Електроником

  1. Електроника на броду (ОБЕ): Има а Уграђени рачунарски мозак
  2. Спољни појачавач: Користи одвојено контролна кутија

Где су пропорционални вентили који се користе?

Ови свестрани уређаји се појављују у многим Индустрије:

Медицинске апликације

  • Вентилатори: Доставити прецизно количине кисеоника на пацијенте
  • Машине за дијализу: Контролна течност проток за третман бубрега
  • Лабораторијска опрема: Мерите тачно количине хемикалија

Индустријска аутоматизација

  • Роботе: Омогући глатко, прецизно покрети
  • Скупштине: Контролни транспорт Брзине и позиционирање
  • Машински алати: Регулисање сечења Течност и притисак стезања

Аутомобили и ваздухопловство

  • Кочиони системи: Обезбедити глатку, Контролисано заустављање
  • Контроле лета: Омогући прецизно маневрисање авиона
  • Системи за гориво: Управљајте испоруком горива моторима

Остале индустрије

  • Храна и пиће: Боце за попуњавање са тачним количинама
  • ХВАЦ системи: Температура контроле и проточак ваздуха
  • Хемијска обрада: Ручка Сигурно опасни материјали

Предности пропорционалних вентила

Добре ствари

  1. Невероватна прецизност: Може да контролише проток у року од 1-5% тачности
  2. Несметано деловање: Нема изненадних трагова или притисак шиљака
  3. Енергетски ефикасан: Само користи само Потребна снага
  4. Дуготрајан: Може да ради за милионе циклуса
  5. Смарт интеграција: Повезује се са Рачунарски системи лако
  6. Сигурносне карактеристике: Уграђени Фаил-сефови спречавају несреће

Бројеви перформанси који су важни

Спецификација

Типичан распон

Шта то значи

Време одзива

10-50 милисекунди

Колико брзо реагује

Тачност

± 1% до ± 5%

Како је то прецизно

Опсег притиска

0-350 бара

Максимални притисак који се може поднијети

Температурни опсег

-20 ° Ц до + 80 ° Ц

Ограничења радне температуре

Животни век

100 милиона циклуса

Колико траје

Изазови и разматрања

Шта да пази на

  1. Веће трошкове: Скупље од Једноставни вентили за укључивање / искључивање
  2. Сложеност: Треба вешто Техничари за инсталацију
  3. Одржавање: Захтева чисте течности и редовна калибрација
  4. Осетљивост на животну средину: Може бити под утицајем температуре и контаминације

Савјети за одржавање

Да би се пропорционални вентили добро радили:

  • Чувајте течности чисто (користите одговарајуће филтере)
  • Редовно проверавајте калибрацију
  • Одржавајте одговарајућу радну температуру
  • Користите праву вискозност течности (дебљине)

Како одабрати праву пропорционалну Вентил

Кључна питања за постављање

  1. Какву врсту течности?(уље, ваздух, Вода, хемикалије)
  2. Колико протока вам треба?(мерено у галонима или литарима у минути)
  3. Какав притисак?(Колико сила Системске потребе)
  4. Како прецизно?(Који ниво тачности ти је потребно)
  5. Које окружење?(температура, Чистоћа, опасна подручја)

Контролна листа за избор

  • [] Ускладите врсту контролне сигнала (напон или струја)
  • [] Изаберите праву величину за ваше захтеве протока
  • [] Размотрите потребе времена одзива
  • [] Проверите оцене на животну средину
  • [] План за одржавање приступа
  • [] Буџет за контролере и додатну опрему



Будући трендови

Свет пропорционалних вентила чува Еволвинг:

Шта следи следеће

  1. Паметније контроле: АИ-аи вентили који уче и прилагођавају се
  2. Мање величине: Компактнији дизајне за уски простори
  3. Боља повезаност: Побољшан Дигитална комуникација
  4. Уштеда енергије: Још ефикаснији рад
  5. Предиктивно одржавање: Вентили то Реци вам када им је потребна услуга

Дигитал вс. Аналогна контрола

Модерна предност

Предности дигиталних контрола:

  • СЕТУП засновано на софтверу (нема ручно подешавања)
  • Даљинско надгледање и контрола
  • Бољи имунитет буке
  • Уштеда енергије (нису потребне крваве порте)
  • Једноставан промена параметра

Традиционални аналогни:

  • Једноставна, доказана технологија
  • Нижи почетни трошак
  • Лако решавање проблема
  • Нема сложеност софтвера

Примери у стварном свету

Медицински вентилатор

Ковид-19 пацијент треба прецизан кисеоник Достава. Пропорционални вентил добија сигнале од сензора који надгледају пацијентово дисање и прилагођава проток кисеоника у реалном времену, потенцијално уштеда Живи.

Роботска монтажна линија

Произвођач аутомобила користи роботске руке са Пропорционални вентили за инсталирање ветробранског стакла. Вентили контролирају пнеуматски Грипери који морају чврсто да држе чашу, али лагано - превише лабаво и опада, прејако и пропада.

Аероспаце апликација

Систем контроле лета авиона користи Пропорционални вентили за померање контролних површина. Пилот улаз је преведен у прецизни покрети вентила који подешавају проток ваздуха преко крила и контролних површина, Омогућавање глатких лета.

Уобичајени проблеми и решења

Издање: Вентил не реагује

Могући узроци:

  • Проблеми са напајањем
  • Питања ожичења сигнала
  • Контаминирана течностРешења:
  • Проверите електричне везе
  • Провјерите напон напајања напајања
  • Чисте или замените филтере

Издање: Лоша тачност

Могући узроци:

  • Калибрациони дрифт
  • Истрошени унутрашњи делови
  • Температурни ефектиРешења:
  • Рекалибрирати систем
  • Замените истрошене компоненте
  • Додајте компензацију температуре

Разматрања трошкова

Почетна инвестиција у односу на дугорочну вредност

Док пропорционални вентили коштају више унапред, често пружају бољу вредност кроз:

  • Смањени трошкови одржавања
  • Уштеда енергије
  • Побољшани квалитет производа
  • Мање застоје
  • Дужи радни живот

РОИ фактори

  • Прецизни захтеви ваше пријаве
  • Трошкови енергије у вашем подручју
  • Трошкови рада рада
  • Побољшање квалитета производње
  • Потребе поузданости система

Инсталација најбоље праксе

Урадите и не

До:

  • Користите чисте процедуре инсталације
  • Заштитите електричне везе од влаге
  • Инсталирајте правилну филтрацију
  • Дозволите термичкој експанзији
  • Приступ одржавању планирања

Не:

  • Прескочите поступак испирања система
  • Занемарите захтеве за чистоћу течности
  • Заборавите на електромагнетно сметње
  • Натерати напајање
  • Журите поступком калибрације

Закључак: Зашто пропорционални вентили Материсати

Пропорционални вентили представљају пресудну Технологија која премошћује јаз између једноставне укључивања / искључења и комплекса, Прецизно управљање течношћу. Омогућавају глатку, тачну рад безброј система да се свакодневно ослањамо - од медицинске опреме која чува нас здрави за производне системе који производе робу коју користимо.

Како се технологија и даље напредује, Пропорционални вентили постају паметнији, ефикаснији и интегрисанији са дигиталним управљачким системима. За инжењере, техничаре и доносиоце одлука Рад са системима за напајање течности, разумевање ових уређаја је неопходно за Стварање система који нису само функционални, већ оптимизовани за перформансе, ефикасност и поузданост.

Било да дизајнирате нови систем, Надоградња постојећег или једноставно покушавајући да разумете како модерне машине постизање такве импресивне прецизности, пропорционални вентили вероватно ће играти кључ Улога иза сцене. Њихову способност да пруже глатке, тачне и поуздане Контрола их чини неопходним у нашем све више аутоматизованом свету.

Следећи пут када видите робота који се креће милост течности, пацијент који прима прецизно контролисано медицинско лечење или ан Авион лети без проблема кроз турбуленцију, сећате се тог пропорционалног вентила Можда је једноставно бити несигурно хероји да то све омогући.


Спремни сте да сазнате више о контроли течности Системи? Истражите наше друге водиче на хидраулици, пнеуматику и индустријском Аутоматизација да продуби ваше разумевање ових фасцинантних технологија.
