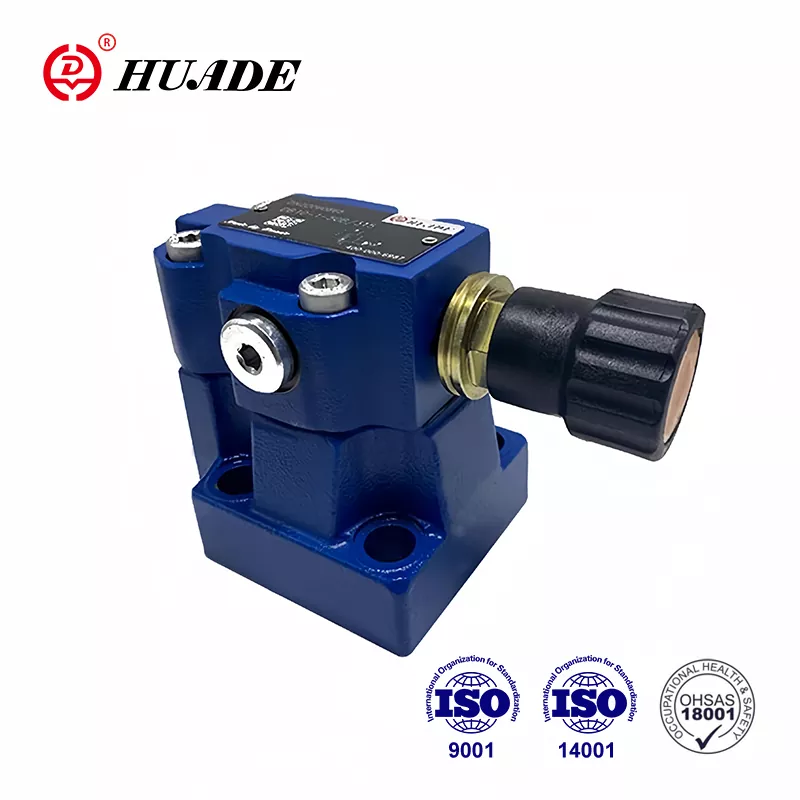

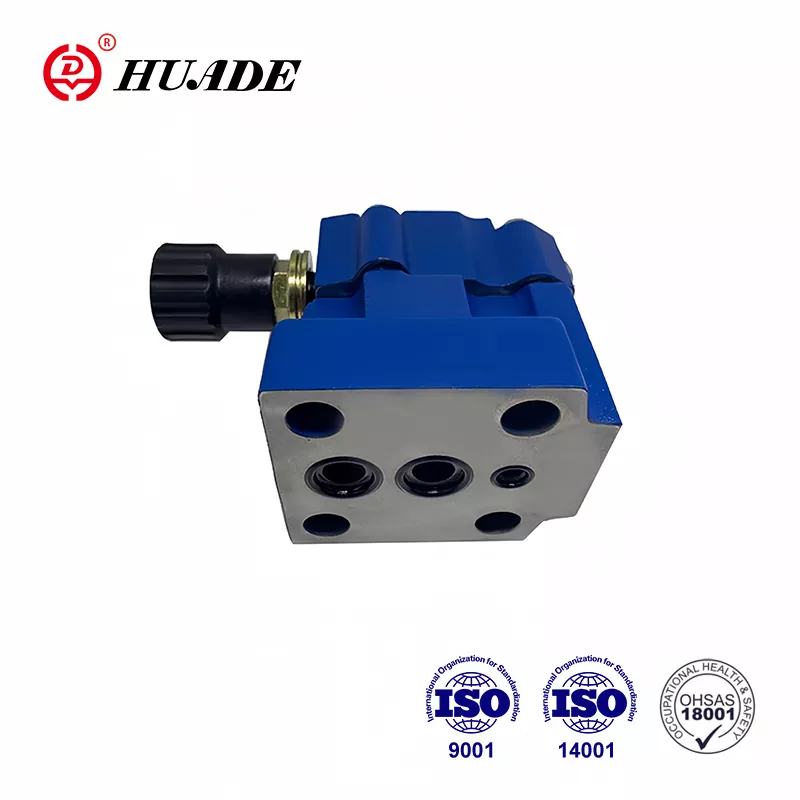

Вентил за помоћ под притиском ДБ 20

У поређењу са другим сличним производима, Хуаде® рељефни вентили су напреднији у технологији и издржљивијим у овој области. Тип ДБ 20 вентили могу заменити ДБ 20 понуђену од стране РекрОтх-а. Фабрика је посвећена пружању купцима висококвалитетним и стабилним вентилима хидрауличког притиска. Увели су више од 750 напредне производне опреме из целог света. Фабрика је пролазила ИСО9001, ИСО14001 и ОХ САС18001. Хуаде® хидраулични вентили су релативно јефтини у поређењу са светским реномираним брендовима. Због своје висококвалитетне и ниске цене, Хуаде Хидраулић је привукао многе купце у земљи и иностранству и освојили су широко признање потрошача.

Параметар производа вентила за помоћ под притиском ДБ 20

Функција производа и примена вентила за помоћ под притиском ДБ 20

Карактеристике:

▶ Подвлачење монтаже

▶ Узорци за преношење на ДИН 24 340, образац Е, ИСО 6264 и ЦЕТОП - РП 121Х

▶ Цепна веза

▶ Уметните везу

▶ Три елемената прилагођавања:

. Ротациони дугмета

. Хек. вијак за главу са заштитном капом

. Закључавање ротационог дугмета са скалом

▶ Соленоид оперисано истовар путем уграђеног смерног вентила калема

Функција, одељак и симболи вентила за помоћ под притиском ДБ 20

Општи

Типови ДБ вентили под притиском су пилот вентили за помоћ под притиском.

Користе се за ограничавање контролног притиска.

Вентили за помоћ под притиском (ДБ) састоје се углавном од главног вентила (1) са главним склопом калемирања (3) и пилот оперативним вентилом (2) са елементом подешавања притиска.

Врста вентила за помоћ под притиском ТИП ДБ

Притисак присутан у луци А актима на главном калему (3). Истовремено се притисак наноси путем контролних линија (6) и (7), који су опремљени отворима (4) и (5), на пролећној опружној страни главне калем (3) и на лопти (8) у пилот контролном вентилу (2). Ако притисак у луци А прелази вентил постављен на пролеће (9), лопта (8) отвара се против пролећа (9).

Сигнал за то долази интерно преко контролних линија (10) и (6) из луке А. Притисни течност на пролећној напуњеној страни главног калема (3) сада точе преко контролне линије (7), пролећне коморе (12). У типу ДБ ... 50Б / ... он улива интерно преко контролне линије (13) на резервоар, или у типу ДБ..50 / .. и..ектерлилли преко контролне линије (14). Због отвора (4) и (5) пад притиска се појављује у главном калему (3), веза из луке А до Порт Б је отворена. Сада течност под притиском тече из луке А до Порт Б док одржава постављени радни притисак.

Вентил за помоћ под притиском може се истоварити или пребацити на други притисак (стадије другог притиска) путем луке "Кс" (15).

Структура ДБ ... 50б

Симбол ДБ ... 50б

Обавештење

1. Течност се мора филтрирати. Минимална финоћа филтера је 20 ㎛.

2. Резервоар мора бити заптиван и филтер ваздуха мора бити инсталиран на улазу за ваздух.

3. Производи без субплинтације приликом напуштања фабрике, ако су вам потребни, наредите посебно.

4.ВАЛВЕ вијке за причвршћивање морају бити високи ниво интензитета (класа 10,9). Изаберите и користите, према њима према параметру наведеном у књизи узорка.

5. Грубост површине повезане са вентилом је потребна храпавост површине 0,8.

6 Површински завршетак парења комада је потребно на 0,01 / 100 мм.
